Diagramas de fusíveis e caixas de relés – Mazda Bongo
Aplica-se a veículos fabricados ao longo dos anos:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005.
Em algumas regiões é conhecido como Acesso Mazda.
Tipo 1
Compartimento do passageiro
Localizado debaixo do painel de instrumentos do lado do condutor.
Descrição
- 20А – ABS
- 15А – Alarme
- 20A
- 30A – Trava central eléctrica
- 20A – Janela da porta traseira aquecida
- 10A – Limpa-vidros da porta traseira
- 10A – Ar condicionado
- 20A – Limpadores e lavadores de pára-brisas
- 30A – Vidros eléctricos
- 10A – Indicadores de direcção
- 15A – Conjunto de instrumentos
- 15A – Unidade de controlo do motor
- 20A – Aquecedor de combustível
- 15A
- 15A – Isqueiro
- 10A – Sinal audível
- 10A – Lâmpadas traseiras
- 15A – Sinais de paragem
- 15A – Lâmpadas de nevoeiro
- 10A – Iluminação interior
- 30A – Aquecedor traseiro
- 30A – Aquecedor principal
Caixa de fusíveis adicional
Localizado debaixo do banco do condutor, entre a bateria e o motor no caso de motores a gasolina ou debaixo do banco do passageiro, perto do reservatório da direcção assistida no caso de motores a diesel ou debaixo da capota do carro.
Descrição
- 30A – faróis
- 30A – controlador do motor
- 60A – velas de incandescência
- 80A – rastilho principal
- 60A – ABS
- 40A – fusível para vários circuitos
- 60А – iluminação interior, fecho central eléctrico
Caixa de retransmissão
Instalado no painel lateral do passageiro, debaixo do porta-luvas.
Estafetas:
- Sinal sonoro
- Aquecedor ventilador
- Ventilador do aquecedor traseiro
- Ar condicionado
- Destaque
- Sinais de paragem
- Dimensões
- Selector automático de transmissão
Os componentes individuais do relé podem estar localizados no compartimento do motor e também perto da bateria – grupo de fusíveis de alta potência.
Tipo 2

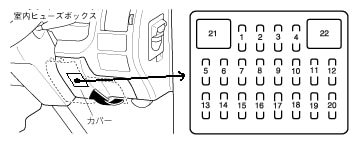

Caixa de fusíveis do compartimento dos passageiros
Localizado na parte inferior do tablier atrás da tampa protectora.
Opi
| 1 | 20A – Farol direito (modelos 2001) |
| 2 | 20A – Farol esquerdo (modelos 2001) |
| 3 | Velas (modelos de 1999) |
| 20A – Faróis (modelos 2001) | |
| 4 | 15A – Sistema de acabamento de portas |
| 5 | 10A – Ar condicionado |
| 6 | 20А – Limpadores e lavadores |
| 7 | 30A – Elevadores de janelas eléctricos |
| 8 | 10А – Limpa-vidros da porta traseira |
| 9 | 20A – Escotilha, fusível para diferentes circuitos |
| 10 | 10A – Indicadores de direcção |
| 11 | 15A – Conjunto de instrumentos |
| 12 | 15A – Sistema de gestão do motor |
| 13 | 15A – Mais leve, Espelhos eléctricos, rádio, fusível de circuito diverso, ventilador do compartimento do motor |
| 14 | 15А – Accionamento eléctrico para cortina do lado direito |
| 15 | 15А – Accionamento eléctrico para cortina à esquerda |
| 16 | 10А – Sinal audível (modelos de 1999). |
| 15A – Luzes laterais, iluminação de instrumentos (modelos a partir de 2001). | |
| 17 | 30А – Sistema de fecho central |
| 18 | 15А – Parar as luzes |
| 19 | 10А – Alarme |
| 20 | 10A – Iluminação interior, iluminação da bagageira |
| 21 | 30A – Vidros da porta traseira aquecidos (modelos de 1999) |
| 22 | 30A – Equipamento opcional (modelos a partir de 1999) |
Caixa de fusíveis no compartimento do motor
Caixa de fusíveis
Localizado ao lado da bateria.
Descrição
| PRINCIPAL | 100A Rastilho principal |
| HEAD | Faróis 30A |
| FAN | 30A Condensador motor do ventilador, fusível para diferentes circuitos |
| FAN 2 | 40A Condensador motor do ventilador, fusível para diferentes circuitos |
| SIG ST | 10A Iniciador |
| PTC | 20A Aquecedor adicional |
| SEC | Sistema de travagem antibloqueio 20A |
| TAIL | 15A Sidelights, iluminação de conjuntos de instrumentos |
| FORNECIMENTO DE CA | 15A fusível para vários circuitos |
| FIP | 15A Bomba de combustível, unidade de controlo do motor |
| fOG | 15A Luzes de nevoeiro |
| IGKEY | 60A fusível para vários circuitos |
| SECÇÃO | Sistema de travagem antibloqueio 60A |
| AQUECEDOR | 30A Aquecedor traseiro |
| BTN | 40A Iluminação interior, fecho centralizado |
| AQUECEDOR | Aquecedor 30A |
| ADICIONAR FAN | Motor do ventilador do condensador eléctrico 30A |
Circuito – relé de bomba de combustível
Caixa de retransmissão
Podem ser instalados componentes individuais em toda esta unidade. Por exemplo, o relé da vela está ao lado da bateria, o forno traseiro está perto dela. Ou na ala esquerda: relé dimensional, luzes de nevoeiro, telhado dobrável, etc.
