Diagramas de fusíveis e caixas de relés – Mazda CX-3
Aplica-se a veículos fabricados ao longo dos anos:
2019.
Para o acendedor de cigarros (tomadas de corrente) O fusível 5 na caixa de fusíveis no compartimento de passageiros é responsável.
Compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 15 A | Para a protecção de vários circuitos |
| 2 | 7,5 A | Sistema de controlo do motor |
| 3 | 10 A | Tecto de abrir (alguns modelos) |
| 4 | 15 A | Luz aérea;
Sistema de áudio. |
| 5 | 7,5 A | Sistema de controlo do motor |
| 6 | 15 A | Sistema de controlo do motor |
| 7 | 10 A | Conjunto de instrumentos |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Sistema de endereços públicos |
| 11 | 15 A | Sistema de controlo do motor |
| 12 | 15 A | – |
| 13 | 15 A | Sistema de controlo do motor |
| 14 | 25 A | Sistema de endereços públicos |
| 15 | 7,5 A | Ar condicionado |
| 16 | 15 A | – |
| 17 | 15 A | Sistema de controlo da caixa de velocidades |
| 18 | 25 A | Fechaduras eléctricas para portas |
| 19 | 20 A | Farol (à direita) |
| 20 | 7,5 A | Sistema de controlo do motor |
| 21 | 20 A | Luzes traseiras;
Iluminação da chapa de matrícula; Luzes de estacionamento. |
| 22 | 15A/20A | Volante aquecido (alguns modelos);
Farol (alguns modelos). |
| 23 | 25 A | Luz aérea |
| 24 | 15 A | Candeeiros de nevoeiro (alguns modelos) |
| 25 | 20 A | – |
| 26 | 10 A | Stoplights |
| 27 | 15 A | Trompa |
| 28 | 20 A | Farol (esquerda) |
| 29 | 30 A | ABS;
Sistema de controlo dinâmico da estabilidade. |
| 30 | 15 A | Luzes de emergência;
Sinais de viragem. |
| 31 | 15 A | Sistema de combustível |
| 32 | 25 A | – |
| 33 | 20 A | Limpador de pára-brisas |
| 34 | 50 A | Para a protecção de vários circuitos |
| 35 | 30 A | Travão de estacionamento eléctrico (esquerda) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Sistema de controlo dinâmico da estabilidade. |
| 38 | 20 A | Sistema de controlo do motor |
| 39 | – | – |
| 40 | 30 A | Travão de estacionamento eléctrico (à direita) |
| 41 | 40 A | Ventilador de arrefecimento |
| 42 | 40 A | Sistema de controlo do motor |
| 43 | 60 A | – |
| 44 | 40 A | Vidro traseiro defogger |
| 45 | 30 A | Para a protecção de vários circuitos |
| 46 | 30 A | Sistema de controlo do motor |
| 47 | 40 A | Ar condicionado |
| 48 | 30 A | Vidros eléctricos |
| 49 | 40 A | – |

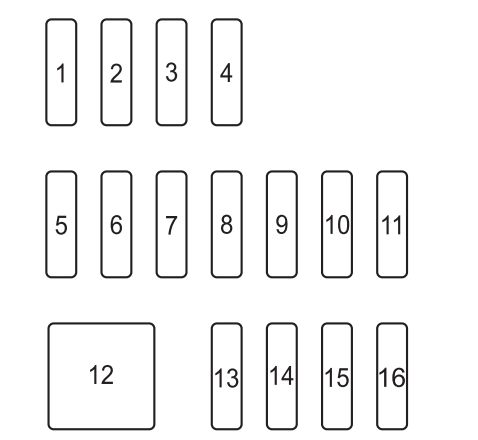

Compartimento do passageiro
A caixa de fusíveis está localizada no lado esquerdo do veículo, debaixo do painel de instrumentos, perto da porta.
| Número | Amps [A] | Descrição |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Sistema de endereços públicos |
| 4 | 10 A | Sistema de direcção aquecido |
| 5 | 15 A | Tomadas acessórias |
| 6 | – | – |
| 7 | 7,5 A | Indicador de mudança de velocidades AT |
| 8 | 7,5 A | Fonte de alimentação para espelhos laterais |
| 9 | – | – |
| 10 | 25 A | Vidros eléctricos |
| 11 | 15 A | Limpador e lavador de vidros traseiro |
| 12 | 30 A | Cadeira eléctrica |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Posição dos lugares |
| 16 | 7,5 A | Espelho desembaçador |
