Diagramas de fusíveis e caixas de relés – Mazda MX-5
Aplica-se a veículos fabricados ao longo dos anos:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

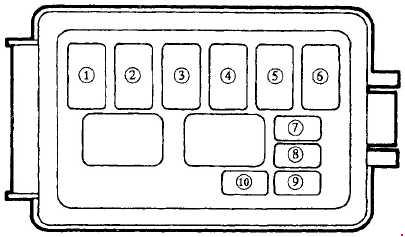

Caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 30 | Faróis |
| 2 | 30 | Injecção de combustível;
Alternador. |
| 3 | 80 | Para a protecção de todos os circuitos |
| 4 | 40 | – |
| 5 | 60 | Sistema de prevenção de bloqueio das rodas |
| 6 | 30 | Ventilador de arrefecimento |
| 7 | 10 | Airbag |
| 8 | 20 | Ventilador adicional (ar condicionado) |
| 9 | 10 | Injecção de combustível |
| 10 | 30 | Retractor de faróis |

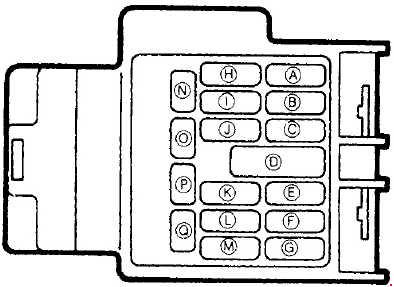

Painel de instrumentos painel de fusíveis
| Número | Amps [A] | Descrição |
| A | 15 | Ventilador de arrefecimento |
| b | 10 | Indicadores;
Luzes de advertência; Luzes indicadoras de direcção; Controlo de velocidade de cruzeiro. |
| C | 15 | Airbag |
| D | 30 | Aquecedor |
| E | – | – |
| F | 30 | Vidros eléctricos |
| g | 20 | Limpadores de pára-brisas;
Máquina de lavar. |
| h | – | – |
| i | 15 | Luzes traseiras |
| J | – | – |
| K | 15 | Fechadura por turnos;
Controlo de velocidade de cruzeiro; Trompa; Parar as luzes. |
| L | 15 | Luzes de emergência |
| m | – | – |
| n | 10 | Lâmpadas interiores;
Alerta de zumbidos; Rádio/magnetofone e leitor de CD; Relógio. |
| O | 15 | Rádio/magnetofone e leitor de CD;
Relógio; Mais leve. |
| P | – | – |
| Q | – | – |
Rastilhos no porta-bagagens
| Número | Amps [A] | Descrição |
| 1 | 10 | Descongelador traseiro |
| 2 | 10 | Antena automática |
