Diagramas de fusíveis e caixas de relés – Mazda MX-5
Aplica-se a veículos fabricados ao longo dos anos:
2007, 2008, 2009.

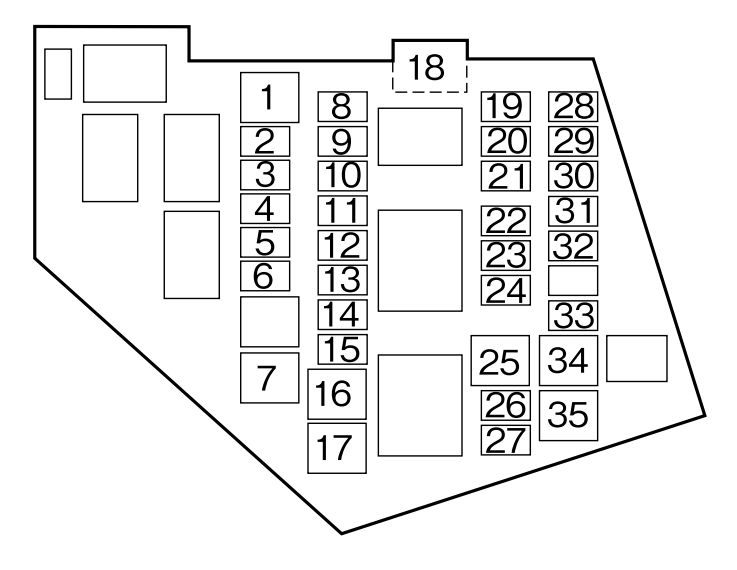

Compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 30 | Ventilador de arrefecimento |
| 2 | 7,5 | Ventilador de arrefecimento |
| 3 | 20 | Descongelador da janela traseira |
| 4 | – | – |
| 5 | 15 | Iluminação aérea;
Iluminação de arranque; Para a protecção de vários circuitos. |
| 6 | 15 | Para a protecção de vários circuitos |
| 7 | 40 | Ar condicionado* |
| 8 | 30 | ABS |
| 9 | 15 | Faróis de nevoeiro dianteiros* |
| 10 | – | – |
| 11 | 30 | Tecto rígido retráctil eléctrico (esquerda)* |
| 12 | 30 | Tecto rígido retráctil eléctrico (à direita)* |
| 13 | 7,5 | Ar condicionado* |
| 14 | 20 | Arrancador |
| 15 | 15 | Luzes traseiras;
Luzes de estacionamento; Iluminação da placa numérica; Iluminação. |
| 16 | 40 | ABS |
| 17 | 30 | Para a protecção de vários circuitos |
| 18 | 120 | Para a protecção de todos os circuitos |
| 19 | 10 | Injector |
| 20 | 10 | Sistema de controlo do motor |
| 21 | 10 | Sistema de controlo do motor |
| 22 | 15 | Passagem de luzes (esquerda) |
| 23 | 15 | Faróis de feixe de cruzamento (direita) |
| 24 | 15 | Farol de farol alto |
| 25 | 20 | Vidros eléctricos |
| 26 | 15 | Sistema de controlo do motor |
| 27 | 20 | Limpadores e lavadores de pára-brisas |
| 28 | 15 | DRL* |
| 29 | 15 | Trompa |
| 30 | 10 | Stoplights |
| 31 | 10 | Válvula de estrangulamento eléctrico |
| 32 | 15 | Bomba de combustível |
| 33 | 10 | Indicadores de direcção;
Luzes de emergência. |
| 34 | 20 | Vidros eléctricos* |
| 35 | 40 | Para a protecção de vários circuitos |
|
* Alguns modelos |
||

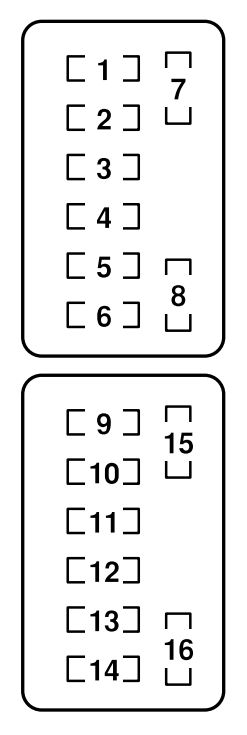

Compartimento do passageiro (lado do condutor)
| Número | Amps [A] | Descrição |
| 1 | 7,5 | Sistema de áudio;
Fonte de alimentação para espelhos. |
| 2 | 15 | Tomada acessória |
| 3 | 15 | Conjunto de instrumentos |
| 4 | 20 | Aquecimento dos bancos* |
| 5 | 7,5 | Iluminação |
| 6 | 7,5 | Ar condicionado* |
| 7 | 7,5 | Sistema de controlo do motor;
Para a protecção de vários circuitos. |
| 8 | – | – |
| 9 | 7,5 | – |
| 10 | 20 | Sistema de endereços públicos* |
| 11 | 20 | Fechadura da porta;
Abridor de botas. |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| * Alguns modelos | ||
