Diagramas de fusíveis e caixas de relés – Mazda MX-5
Aplica-se a veículos fabricados ao longo dos anos:
2016.

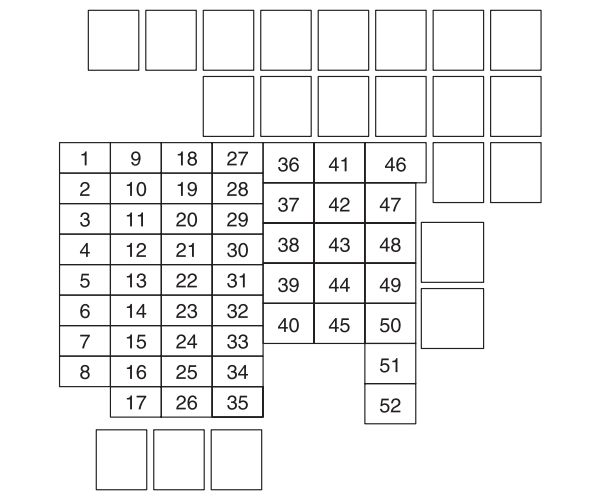

Compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 5 | – |
| 2 | 5 | – |
| 3 | 7,5 | Trompa |
| 4 | 15 | Para a protecção de vários circuitos |
| 5 | 7,5 | Sistema de controlo do motor |
| 6 | – | – |
| 7 | 15 | Luz aérea |
| 8 | 7,5 | Sistema de controlo do motor |
| 9 | 15 | Sistema de endereços públicos |
| 10 | 10 | Conjunto de instrumentos |
| 11 | 7,5 | Airbag |
| 12 | – | – |
| 13 | 7,5 | Sistema de endereços públicos |
| 14 | 20 | Sistema de controlo do motor |
| 15 | 10 | Sistema de controlo do motor |
| 16 | 15 | Sistema de controlo do motor |
| 17 | 25 | Sistema de endereços públicos |
| 18 | 7,5 | Ar condicionado |
| 19 | 20 | Sistema de controlo de transmissão* |
| 20 | 15 | Sistema de controlo de transmissão* |
| 21 | 25 | Fechaduras eléctricas para portas |
| 22 | 20 | Farol (à direita) |
| 23 | 7,5 | Sistema de controlo do motor |
| 24 | 20 | Luzes traseiras;
Iluminação da chapa de matrícula; Luzes de estacionamento. |
| 25 | 15 | – |
| 26 | 25 | Luz aérea |
| 27 | 15 | – |
| 28 | 20 | – |
| 29 | 10 | Stoplights |
| 30 | 15 | buzina |
| 31 | 20 | Farol (esquerda) |
| 32 | 30 | ABS;
Sistema de controlo dinâmico da estabilidade. |
| 33 | 15 | Aviso de perigo (cinzeiros, indicadores de direcção) |
| 34 | 15 | Sistema de combustível |
| 35 | 5 | – |
| 36 | 20 | Limpadores |
| 37 | 50 | Para a protecção de vários circuitos |
| 38 | – | – |
| 39 | – | – |
| 40 | 50 | ABS;
Sistema de controlo dinâmico da estabilidade. |
| 41 | 20 | Sistema de controlo do motor |
| 42 | 30 | Sistema de controlo de travagem |
| 43 | 30 | Ventilador de arrefecimento |
| 44 | 40 | – |
| 45 | 40 | Sistema de controlo do motor |
| 46 | 60 | Sistema de direcção assistida |
| 47 | 30 | Vidro traseiro defogger |
| 48 | 30 | Para a protecção de vários circuitos |
| 49 | 30 | Sistema de controlo do motor |
| 50 | 40 | Ar condicionado |
| 51 | – | – |
| 52 | – | – |
| * Alguns modelos | ||

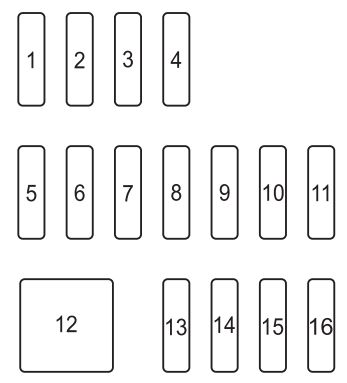

Compartimento para passageiros (lado esquerdo)
| Número | Amps [A] | Descrição |
| 1 | 30 | – |
| 2 | 30 | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Tomadas acessórias |
| 6 | – | – |
| 7 | 7,5 | Indicador de mudança de velocidades AT * |
| 8 | 7,5 | Fonte de alimentação para espelhos |
| 9 | 30 | – |
| 10 | 30 | – |
| 11 | 15 | Lavador de pára-brisas |
| 12 | 30 | Vidros eléctricos |
| 13 | – | – |
| 14 | 15 | – |
| 15 | 20 | Aquecimento dos bancos* |
| 16 | 7,5 | Espelho desembaçador* |
| * Alguns modelos | ||
