Diagramas de fusíveis e caixas de relés – Mazda RX-8
Aplica-se a veículos fabricados ao longo dos anos:
2005.

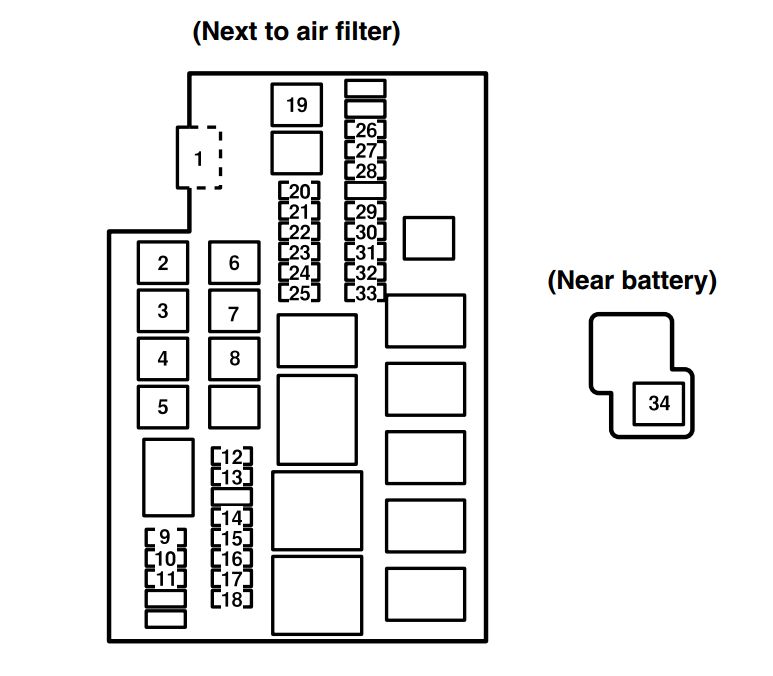

Compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 120 | Para a protecção de todos os circuitos |
| 2 | 40 | Aquecedor |
| 3 | 60 | Bomba de ar |
| 4 | 30 | Vidros eléctricos;
Fechaduras eléctricas das portas; Sistema de entrada iluminado; Tecto de abrir* |
| 5 | 50 | Descongelador da janela traseira |
| 6 | 40 | Moinho de vento eléctrico |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Mais leve;
Fornecimento de espelhos; Tomada acessória; Sistema de áudio. |
| 9 | 15 | Semáforos*;
Limpador de faróis*. |
| 10 | 15 | Faróis de feixe de cruzamento (direita) |
| 11 | 15 | Faróis de feixe de cruzamento (esquerda) |
| 12 | 15 | DRL* (luzes de condução) |
| 13 | 30 | DSC* |
| 14 | 20 | Aquecimento dos bancos* |
| 15 | 20 | Limpador de faróis* |
| 16 | 10 | – |
| 17 | 15 | Luzes de nevoeiro* |
| 18 | 10 | Ar condicionado |
| 19 | 30 | Para a protecção de vários circuitos |
| 20 | 15 | Para a protecção de vários circuitos |
| 21 | 15 | Stoplights |
| 22 | 20 | Bomba de combustível |
| 23 | 15 | Trompa |
| 24 | 15 | Luzes de emergência;
Indicadores de direcção. |
| 25 | 15 | Válvula de estrangulamento eléctrico |
| 26 | 20 | Limpa pára-brisas e lavador de pára-brisas |
| 27 | 20 | Vidros eléctricos |
| 28 | 15 | Sistema de controlo do motor;
Sistema de restrição adicional; ABS; Direcção assistida. |
| 29 | 10 | Luzes traseiras;
Iluminação da chapa de matrícula; Luzes de estacionamento; Luzes marcadoras do lado frontal; Luzes traseiras de marcação lateral. |
| 30 | 10 | Sistema de entrada iluminada |
| 31 | 10 | Sistema de controlo do motor |
| 32 | 10 | Sistema de controlo do motor |
| 33 | 15 | Injecção de combustível |
| 34 | 60 | Direcção assistida |
| * Alguns modelos | ||

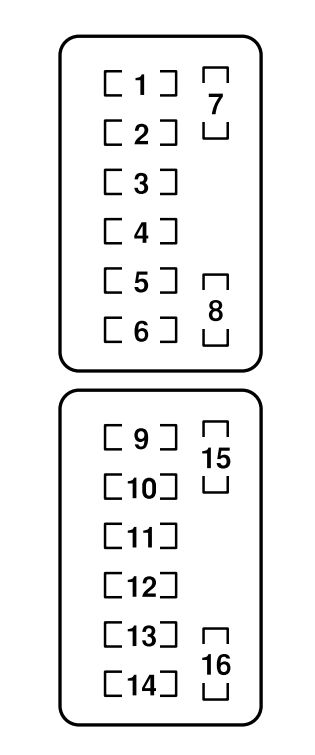

Compartimento do passageiro (lado do condutor)
| Número | Amps [A] | Descrição |
| 1 | 15 | Isqueiro |
| 2 | 7,5 | Sistema de áudio;
Fonte de alimentação para espelhos laterais. |
| 3 | 20 | Tomada acessória |
| 4 | 7,5 | Ar condicionado |
| 5 | – | – |
| 6 | – | – |
| 7 | 7,5 | – |
| 8 | 20 | – |
| 9 | 10 | Descongelador de espelhos* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Sistema de endereços públicos* |
| 12 | 30 | Fechaduras eléctricas das portas;
Tecto de abrir*. |
| 13 | 30 | Vidros eléctricos |
| 14 | 15 | Luzes interiores |
| 15 | 15 | – |
| 16 | 10 | – |
| * Alguns modelos | ||
