Diagramas de fusíveis e caixas de relé – Mini Cooper R-50
Aplica-se a veículos fabricados ao longo dos anos:
2001, 2002, 2003, 2004, 2005, 2006.

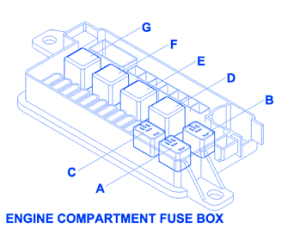

Caixa de fusíveis no compartimento do motor
| Número | Descrição |
|---|---|
| Função de relé da caixa de fusíveis no compartimento do motor | |
| A | Rápido/baixo relé do limpa pára-brisas frontal |
| b | Interruptor do limpa pára-brisas dianteiro relé de ligar/desligar |
| C | Relé de luz de nevoeiro frontal |
| D | Aquecimento e relé de ar condicionado |
| E | Relé compressor A/C |
| F | Ventoinha de arrefecimento do motor relé de baixa velocidade |
| G | DME relé principal (K6300) |

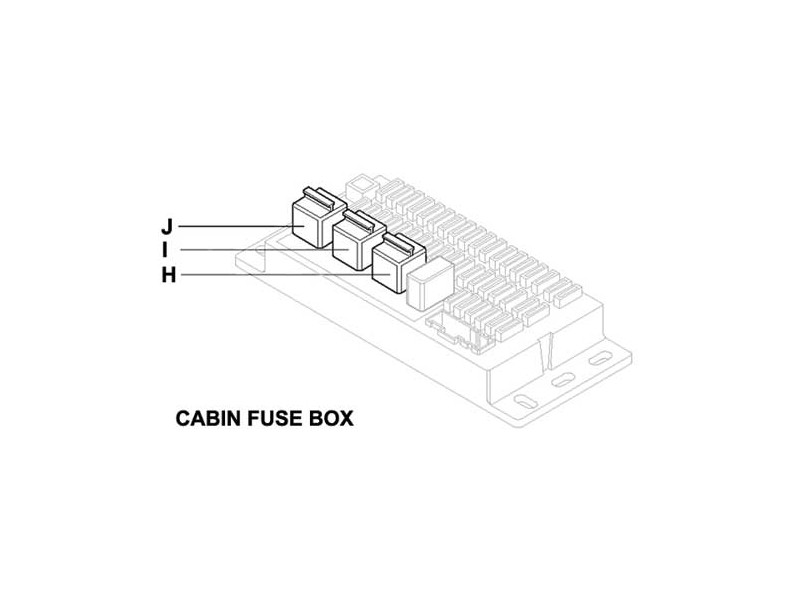

| Função de relé da caixa de fusíveis da cabina | |
| H | Estafeta de relé de lavador de faróis |
| I | Aquecedor e ventilador de ar condicionado |
| J | Relé de bomba de combustível |

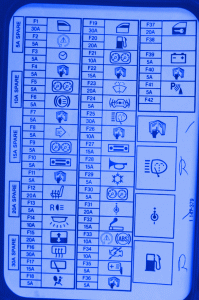

Caixa de fusíveis do compartimento dos passageiros
| Número | Amps [A] | Descrição |
|---|---|---|
| F1 | 30A | BC1 (X332 3) Janela eléctrica esquerda |
| F2 | 5A | Sensor do ângulo de direcção |
| F3 | 5A | Unidade de controlo dobrável com relógio digital/espelho exterior |
| F4 | 5A | BC1 (X254 27) Potência constante |
| F5 | 5A | Módulo de controlo para o grupo de instrumentos/diodo (a partir da unidade de controlo do imobilizador electrónico) |
| F6 | 5A | Interruptor de luz de travagem/módulo de interruptor de embraiagem/unidade de controlo do imobilizador electrónico EWS |
| F7 | 5A | BC1 (X254 36)/ sensor de trem |
| F8 | 5A | Indicador/interruptor de feixe de cruzamento |
| F9 | 5A | Módulo de controlo para o conjunto de instrumentos |
| F10 | 5A | Computador de navegação/unidade de controlo do monitor de bordo/unidade de controlo da rádio |
| F11 | 5A | K119, relé, bomba/relé da arruela traseira K5, bomba da arruela dianteira |
| F12 | 20A | Interruptor de ignição para assentos aquecidos |
| F13 | 5A | Interruptor de luz inversa/CVT |
| F14 | 10 A | BC1 (X332 14) Potência fixa para lâmpadas de interior/leitura |
| F15 | 20A | Unidade de controlo do módulo de tecto de abrir |
| F 16 | 30A | BC1/janela traseira sem antena ou colector de ondas 1 com antena da janela traseira via K13/ecrã aquecida |
| F17 | 15A | BC1 (X254 43)/motor limpa-vidros traseiro através do 101142 (motor de relé do limpa-vidros traseiro) |
| F18 | 5A | Transmissão por sensor de corredor e fivela/ sistema de retenção múltipla de passageiros (sistema SRS) |
| F19 | 30A | BC1 (X332 7) Power Windows RH |
| F20 | 20A | K96, relé de bomba de combustível 1 |
| F21 | 10 A | Módulo de controlo para o conjunto de instrumentos |
| F22 | 15A | Unidade de controlo de monitor incorporada/ computador de navegação/ caixa de ejecção |
| F23 | 20A | K5 relé da bomba da anilha dianteira / K119 relé da bomba da anilha traseira. |
| F24 | 5A | Unidade electrónica de controlo do imobilizador / buzina para o sistema de alarme anti-roubo EWS |
| F25 | 30A | Bomba de lavagem de faróis via K6 |
| F26 | 10 A | Transmissão automática |
| F27 | 15A | Unidade de controlo de rádio/alterador/amplificador de CD |
| F28 | 15A | Mola em espiral/ canto direito/ canto esquerdo Via K2 |
| F29 | 5A | Módulo de aquecimento e ar condicionado/ventilador com sensor de temperatura interno |
| F30 | 5A | Conjunto de instrumentos |
| F31 | 30A | BC1 Até K4 (X253 23) Aquecedor e ventilador de ar condicionado |
| F32 | 15A | Via 101151 frente acendedor de charutos (Frente de isqueiro relativo) |
| F33 | 10 A | Unidade ABS/ASC/DSC |
| F34 | 10 A | Controlo electrónico digital do motor directamente e através do relé de gestão principal K96 / Eng |
| F35 | 5A | Interruptor de regulação dos espelhos/espelho retrovisor/espelho retrovisor de visão traseira/espelho retrovisor de aquecimento do pára-brisas/espelho retrovisor exterior |
| F36 | 5A | K416, Ecrã frontal de relé aquecido |
| F37 | 20A | BC1 (X332 1) Sistema de fecho central |
| F38 | – | – |
| F39 | 5A | Alternador/unidade de controlo de direcção eléctrica/bomba hidráulica |
| F40 | 5A | Módulo de controlo para painel de instrumentos/painel de comutação/ sensor de ângulo de viragem |
| F41 | 5A | Unidade de controlo de distância de estacionamento/alimentação de energia para K69923, módulo de controlo de ventoinha/ relé de bomba de controlo de ventoinha |
| F42 | – | – |
