Diagramas de fusíveis e caixas de relé – Mitsubishi Canter 6
Aplica-se a veículos fabricados ao longo dos anos:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Caixa de fusíveis do compartimento dos passageiros
Caixa de fusíveis

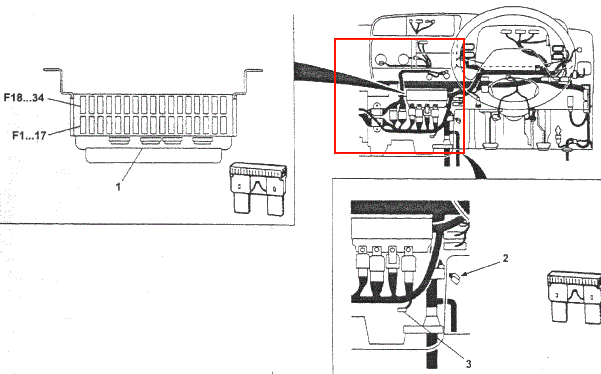

Localizado atrás da cobertura de protecção no painel central.
Descrição
| F1 | 10/15A Farol esquerdo |
| F2 | 10/15A Farol direito |
| F3 | 10 / 15A Luzes de paragem, buzina, unidade de controlo de retardador (códigos de reset) |
| F4 | 10/15A Sinais de viragem |
| F5 | 5A E/dv corte de combustível |
| F6 | 10A Iluminação Interior |
| F7 | 10A Equipamentos opcionais |
| F8 | 25/30A Elevadores de vidro, sistema de fecho central |
| F9 | 25A suspensão pneumática |
| F10 | 15A Unidade de controlo de transmissão automática (códigos de limpeza) |
| F11 | 25A Direcção assistida |
| F12 | 25A Sistema EZGO |
| F13 | 15A isqueiro |
| F14 | Rádio Magnetofone 10A |
| F15 | 10A Equipamentos opcionais |
| F 16 | 10A Unidade de espelhos |
| F17 | 5/10A relé de corte de combustível (24V) |
| F18 | Entrada 10/30A |
| F19 | 10A Luzes de inversão, unidade de controlo de recirculação de gás de escape (códigos de reinicialização) (4D33, 35) |
| F20 | 10A Instrumento cluster |
| F21 | 10A Limpador de pára-brisas |
| F22 | 10A Equipamentos opcionais |
| F23 | 10A transmissão automática, sistema EZGO |
| F24 | Transmissão automática 10A |
| F25 | 10A Sistema de recirculação de gás de exaustão |
| F26 | 10A retardador |
| F27 | 10A travão de escape |
| F29 | 10А ABS |
| F30 | 10A Ar Condicionado Automático |
| F32 | Ar condicionado 10A |
| F33 | 25/30A Ventilador de aquecedor |
| F34 | Dimensões 15A |
Separadamente na parte inferior pode ser: 2 – fusível ASR (10 A), 3 – fusível de amperímetro (1 A).
Caixa de retransmissão

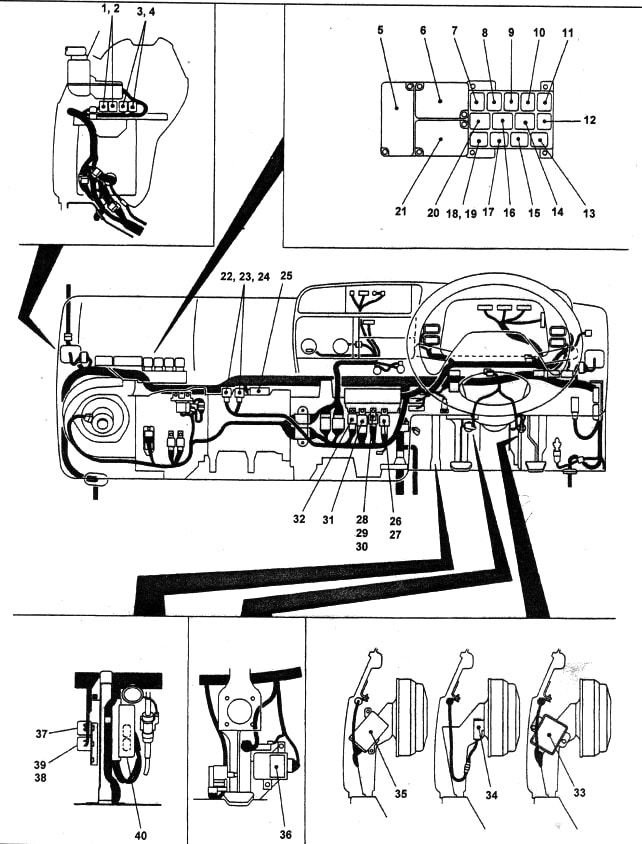

Instalado no painel em frente ao banco do passageiro.
Descrição
- relé de transmissão por espelho (dobrável)
- Relé de condução de espelhos (posição de trabalho)
- relé de travamento central (travamento)
- relé de fecho central (desbloqueio)
- Unidade MU-TIC ou MULAC
- relé de interruptores de sinais de mudança de direcção (e relé de sinais de mudança de direcção – modificações)
- relé de sinal de mesa (modelos com travão de escape)
- relé termostático (FE, FF, FG)
- tamanho do relé
- relé de feixe alto
- relé de feixe baixo
- relé aquecedor ventilador
- sinal sonoro de tomada de potência
- relé do limpa pára-brisas de baixa velocidade
- relé do travão de estacionamento
- relé de limpador rápido
- relé de travão de montanha (ABS / ASR)
- relé de travão de montanha (ABS)
- Sistema intensivo de relé de aquecimento do motor (FB, FD)
- relé de indicador do nível baixo de óleo do motor
- Bloco LAC
- relé compressor (FF)
- relé compressor (FF)
- relé principal de suspensão a ar
- unidade de controlo de retardador
- relé de mudança de transmissão (FG38)
- sensor de luz de travagem (não normalizado)
- Relé refrigerador de fluido de transmissão automática (FE)
- Relé refrigerador de fluido de transmissão automática (FB)
- Estafeta de buzina EZGO
- relé de corte de combustível
- Relé de activação do modo 4WD
- Unidade de controlo PPS (FE, FF); unidade de controlo de accionamento por espelho
- Unidade de controlo de bloqueio de chaves (modelos com transmissão automática)
- unidade de controlo de agregados de instrumentos (FG38)
- unidade de controlo de bloqueio diferencial (FG38)
- 38, 39 – relé de embreagem da tomada de força. 40 – unidade de controlo de transmissão automática.
Caixa perto da bateria

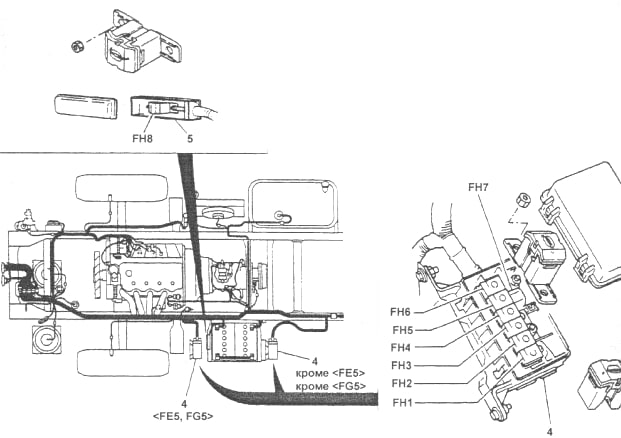

Um fusível adicional e uma caixa de relé está localizada fora do veículo, ao lado da bateria.
Descrição
| FH1 | 50A Fusíveis F1 … 4 |
| FH2 | 50A Fusíveis F5 … 12 |
| FH3 | 30А ABS |
| FH4 | 30A ABS |
| FH5 | 50A Ignição “B” de saída |
| FH6 | Rastilhos F31 … 34 |
| FH7 | Gerador 100A |
| FH8 | 80A Segundo gerador;
50A Retardador. |
