Diagramas de fusíveis e caixas de relé – Mitsubishi Space Wagon
Aplica-se a veículos fabricados ao longo dos anos:
1997, 1998, 1999, 2001, 2002, 2003.

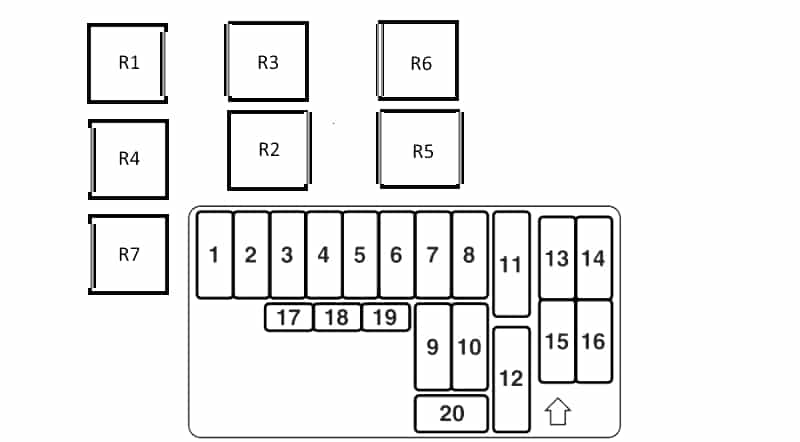

Caixa de fusíveis no compartimento de passageiros
Localizado debaixo do painel de instrumentos do lado do condutor.
Descrição
| 1 | 15A Limpa vidros traseiros |
| 2 | Reserva |
| 3 | 10A Rádio, Áudio |
| 4 | Isqueiro 15A |
| 5 | 10A Sistema de ar condicionado, sistema ABS, sistema de travagem de emergência, aquecedor do filtro de combustível, aquecedor do pára-brisas, unidade de controlo multifuncional 1, unidade de controlo do painel de instrumentos |
| 6 | 10A Cruise control, sistema de recirculação de gás de escape (EGR), conjunto de instrumentos, 2^ imobilizador (4D56T), controlador de bloqueio diferencial, unidade de controlo electrónico 4WD, sistema SRS, válvula solenóide do acelerador, sensor de velocidade do veículo |
| 7 | Controlo motor 20A |
| 8 | 10A Luzes de inversão de marcha atrás |
| 9 | 10A Luz de nevoeiro traseiro |
| 10 | 20A Sistema de fecho central |
| 11 | 30A Janela traseira aquecida |
| 12 | Aquecedor 30A |
| 13 | 20A Escotilha do telhado |
| 14 | 10A ABS |
| 15 | 20A Assento aquecido |
| 16 | 10A Espelhos aquecidos |
| 17 | Reserva |
| 18 | Reserva |
| 19 | Reserva |
| 20 | Reserva |
Estafetas
- Relé de luz de nevoeiro traseiro
- Relé para elevadores eléctricos de janelas
- Relé gerador
- Relé motor do ventilador do aquecedor – traseiro A / C
- Relé do vidro traseiro aquecido
- Relé motor do ventilador do aquecedor – frente A / C
- Relé de circuito de ignição auxiliar
Caixa de fusíveis no compartimento do motor
Localizado ao lado da bateria.
Descrição
| 1 | Gerador 100A |
| 2 | 60A ABS |
| 3 | 60A grupo de fusíveis |
| 4 | 50A Controlador do motor do ventilador do aquecedor |
| 5 | 20А Sistema de Gestão do Motor, Sistema de Controlo Automático de Transmissão (INVECS-II 4A/T) |
| 6 | Interruptor de ignição 30A |
| 7 | 40A Accionamento eléctrico de janelas |
| 8 | 15A Tomadas de corrente para equipamento auxiliar no compartimento de passageiros |
| 9 | Escovas de descongelação 15A |
| 10 | 10A Luzes de emergência e sinais de mudança de direcção |
| 11 | 15A Sinais de paragem |
| 12 | Sistema de áudio 10A |
| 13 | Sistema de iluminação 10A |
| 14 | Compressor A/C 10A |
| 15 | 20A luzes de nevoeiro |
| 16 | Sinal 10A |
| 17 | 20A Limpadores e lavadores de pára-brisas |
| 18 | Dimensões 10A |
| 19 | Dimensões 10A |
| 20 | 10A feixe baixo |
| 21 | 10A feixe baixo |
| 22 | 10A Luzes de condução |
| 23 | 10A Luzes de condução |
Estafetas
- A – Relé de sinal
- B – Relé de luz nevoeiro
- C – Relé de controlo do motor
- D – Relé do motor do ventilador de arrefecimento
- E – Relé de ventoinha
- J – Compressor A/C relé de embreagem solenóide
- K – Relé do motor do ventilador de arrefecimento
- L – relé de bomba de combustível
- M – relé do sistema de injecção principal
- N – Relé de controlo de injectores
- O – relé de controlo de transmissão automática
