Diagramas de fusíveis e caixas de relé – Nissan 350Z
Aplica-se a veículos fabricados ao longo dos anos:
2003, 2004, 2005, 2006, 2007, 2008.
Atrás do isqueiro (tomadas eléctricas) no Nissan 350Z é responsável pelo fusível número 7 na caixa de fusíveis do painel de instrumentos.

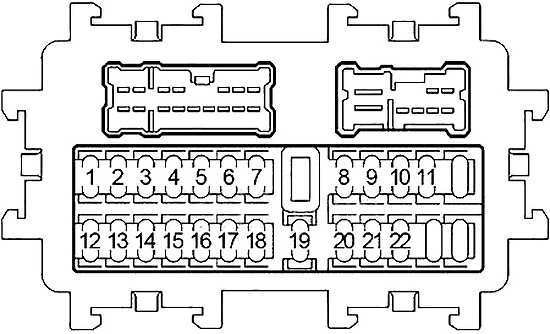

A caixa de fusíveis encontra-se atrás da tampa por baixo do painel de instrumentos.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | Função sistema de injecção de combustível, injector, abridor de porta traseira, sistema anti-roubo Nissan, janela eléctrica, desembaçador da janela traseira, farolim, sistema de luz diurna contínua, sistema de controlo de mira do farol, indicador e luz de aviso de perigo, interruptor combinado, luz de estacionamento, luz de licença, luz traseira, luz de nevoeiro, luz interior da sala, iluminação, campainha de aviso, limpa pára-brisas e lavador dianteiro, limpa pára-brisas e lavador traseiro, limpa faróis |
| 2 | – | Não utilizado |
| 3 | – | Não utilizado |
| 4 | – | Não utilizado |
| 5 | 15 | Não utilizado |
| 6 | 10 | Espelho da porta, abre porta traseira, sistema de aviso de roubo, sistema de navegação, espelho eléctrico da porta, farol, sistema de luz diurna contínua, sistema de controlo de pontaria dos faróis, indicador e luz de aviso de perigo, interruptor combinado, luz de estacionamento, luz de registo, luz traseira de nevoeiro, iluminação, medidor combinado, limpador de faróis, som, antena, telefone |
| 7 | 15 | Tomada de alimentação |
| 8 | 10 | Espelho defogger externo |
| 9 | 10 | Cadeira eléctrica |
| 10 | 15 | Motor soprador, ar condicionado, triplo contador, contador combinado |
| 11 | 15 | Motor soprador, ar condicionado, triplo contador, contador combinado |
| 12 | 10 | Dispositivo de controlo automático da velocidade (ASCD) interruptor de travagem, sistema de controlo ESP/TCS/ABS, fecho de alimentação, sistema de entrada sem chave à distância, desembaçador do vidro traseiro, banco aquecido, ar condicionado, sistema de controlo de pontaria dos faróis, sinais de mudança de direcção e luzes de aviso, iluminação, triómetro, contador combinado, luzes de aviso, sinal de aviso, relé desembaçador do vidro traseiro |
| 13 | 10 | Sistema de retenção adicional |
| 14 | 10 | Medidor combinado, luzes de aviso, mostrador automático de controlo de velocidade (ASCD), conectores MIL e de ligação de dados, sistema de controlo ESP/TCS/ABS, sistema de retenção auxiliar, sistema de carregamento, farolim, indicador e luz de aviso, sistema de iluminação diurna contínua, iluminação, luz de nevoeiro traseiro, triplo medidor, sinal de aviso |
| 15 | 15 | Sensor de oxigénio aquecido |
| 16 | – | Não utilizado |
| 17 | 15 | Áudio |
| 18 | 10 | Lâmpada interior, Iluminação, Sistema de aviso de pressão baixa dos pneus, Fecho de porta eléctrico, Abre tampa de combustível, Sistema de entrada remota sem chave, Abre tampa da bagageira, Sistema de segurança do veículo, Janela eléctrica, Sistema anti-roubo Nissan, desembaçador da janela traseira, banco eléctrico, farolim, sistema de luzes de circulação diurna, Luz de sinalização e de aviso, Interruptor combinado, Luz de estacionamento, Luz de registo, Luz traseira, Sino de aviso, Limpa pára-brisas e lava-brisas dianteiros, Limpa-brisas e lava-brisas traseiros, Telefone |
| 19 | 10 | Sistema de controlo ESP/TCS/ABS, fechadura eléctrica da porta, sistema de aviso de roubo, sistema de entrada sem chave à distância, sistema anti-roubo Nissan, desembaciador do vidro traseiro, ar condicionado, indicador e luz de aviso, iluminação, triplo contador, contador combinado, luzes de aviso, campainha de aviso, telefone |
| 20 | 10 | Luz de paragem, interruptor de travagem, interruptor de travagem do dispositivo automático de controlo de velocidade (ASCD), sistema de controlo ESP/TCS/ABS |
| 21 | 10 | Lâmpada interior, iluminação, lâmpada de arranque, indicador automático de controlo de velocidade (ASCD), conectores MIL e de ligação de dados, ESP / TCS / sistema de controlo ABS, fecho de alimentação, sistema de navegação, sistema de aviso de roubo, farolim, sistema de luzes de circulação diurna, indicador e luz de aviso, luz de nevoeiro da retaguarda, triplo medidor, medidor combinado, luzes de aviso, sinal de aviso |
| 22 | 10 | Abridor de tampa de combustível, abridor de tampa de bota |

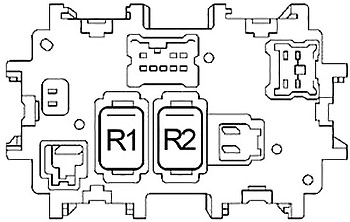

| Estafetas | ||
| R1 | Blower | |
| R2 | Acessório |
Caixas de fusíveis no compartimento do motor
Há três caixas de fusíveis debaixo da tampa de plástico do lado do passageiro – o bloco de fusíveis principal (fusíveis principais) está localizado no terminal positivo da bateria, e duas caixas de fusíveis estão localizadas ao lado da bateria. Para aceder ao bloco de fusíveis nº 1, deve remover todas as peças de plástico.

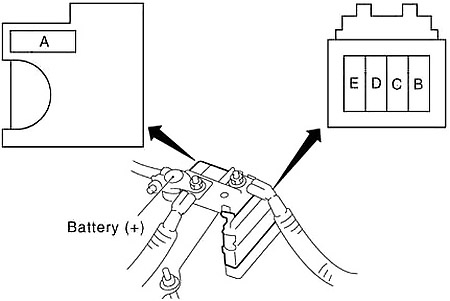

Bloco de ligação fusível
| Número | Amps [A] | Descrição |
|---|---|---|
| A | 120 / 140 | Gerador, fusíveis B, C |
| b | 100 | Fusíveis 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M |
| C | 80 | Relé de farol alto (fusíveis 72, 74), relé de farol baixo (fusíveis 76, 86), fusíveis 71, 73, 75, 87 |
| D | 60 | Relé acessório (fusíveis 6, 7), relé soprador (fusíveis 10, 11), fusíveis 17, 19, 20, 21, 22 |
| E | 80 | Relé de ignição (relé de ar condicionado, fusíveis 81, 82, 83, 84, 85, 89), fusíveis 77, 78, 79, 80 |

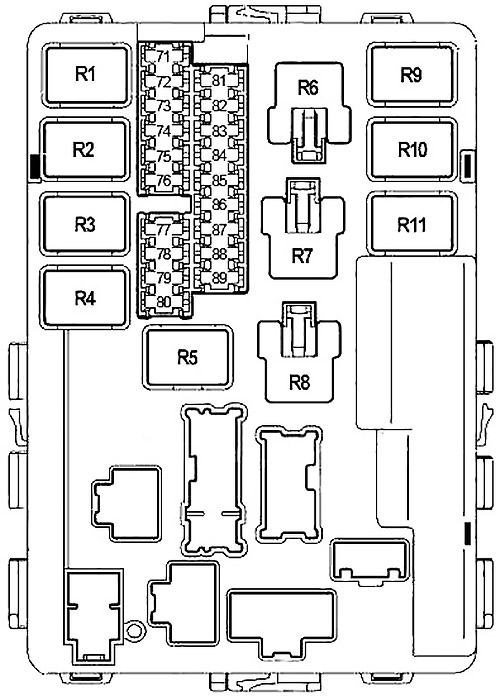

Diagrama da caixa de fusíveis nº.
| Número | Amps [A] | Descrição |
|---|---|---|
| 71 | 10 | Relé de lâmpada de cauda (lâmpada de estacionamento, lâmpada de matrícula, lâmpada de cauda, iluminação, sistema de controlo de mira dos faróis) |
| 72 | 10 | Farol de feixe alto, sistema de iluminação diurna contínua |
| 73 | 30 | Relé de limpador de pára-brisas frontal |
| 74 | 10 | Farol de feixe alto, sistema de iluminação diurna contínua |
| 75 | 20 | Relé de desembaciador da janela traseira |
| 76 | 15 | Farol baixo |
| 77 | 15 | Módulo de controlo do motor de relé |
| 78 | 15 | IPDM E/R |
| 79 | 10 | Relé de ar condicionado |
| 80 | 20 | Relé de desembaciador da janela traseira |
| 81 | 15 | Relé de bomba de combustível |
| 82 | 10 | Sistema de controlo ESP/TCS/ABS |
| 83 | 10 | Lâmpada de reserva, sistema de aviso de roubo |
| 84 | 10 | Limpa pára-brisas dianteiro e lavador, limpa pára-brisas traseiro e lavador |
| 85 | 15 | Sensor de oxigénio aquecido, função do sistema de injecção de combustível, sensor de relação ar/combustível |
| 86 | 15 | Farol baixo |
| 87 | 15 | Relé motor de controlo do acelerador |
| 88 | 15 | Não utilizado |
| 89 | 10 | Sistema de arranque, conectores MIL e ligações de dados |
| Estafetas | ||
| R1 | Módulo de controlo do motor | |
| R2 | Reflector de feixe alto | |
| R3 | Farol baixo | |
| R4 | Arrancador | |
| R5 | Ignição | |
| R6 | Ventilador de arrefecimento (Nº 3) | |
| R7 | Ventilador de arrefecimento (Nº 1) | |
| R8 | Ventilador de refrigeração (N.º 2) | |
| R9 | Motor de controlo do acelerador | |
| R10 | Bomba de combustível | |
| R11 | Luz de nevoeiro frontal |

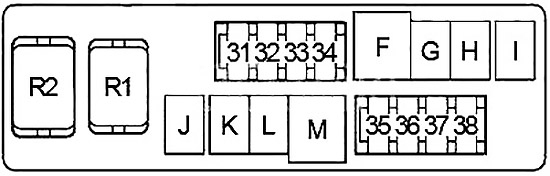

Diagrama da caixa de fusíveis nº.
| Número | Amps [A] | Descrição |
|---|---|---|
| 31 | – | Não utilizado |
| 32 | 10 | Alimentação eléctrica principal e circuito de terra |
| 33 | 10 | Sistema de luz diurna, luz de estacionamento, luz de licença, luz traseira |
| 34 | 15 | Fonte de alimentação ECM para energia de emergência, conectores MIL e de ligação de dados, sistema anti-roubo Nissan |
| 35 | 15 | Trompa |
| 36 | 10 | Sistema de carregamento |
| 37 | 15 | Áudio |
| 38 | 10 | Assento aquecido |
| F | 40 | Janela eléctrica, fechadura da porta eléctrica, abre a porta traseira, entrada sem chave à distância, sistema de aviso de roubo, desembaçador da janela traseira, banco eléctrico, farol, sistema de controlo de mira do farol, sistema de luz diurna contínua, sinal de perigo e luz, interruptor combinado, luz de estacionamento, luz de registo, luz traseira, luz de nevoeiro, iluminação, luz interior da sala, campainha de aviso, limpa pára-brisas e lava-brisas dianteiros, limpa pára-brisas e lava-faróis traseiros, limpa-faróis |
| g | 40 | Limpador de faróis / disjuntor (softtop) |
| h | 40 | Controlo do ventilador de arrefecimento |
| i | 40 | Controlo do ventilador de arrefecimento |
| J | 50 | Sistema de controlo ESP/TCS/ABS |
| K | 30 | Sistema de controlo ESP/TCS/ABS |
| L | 30 | Sistema de controlo ESP/TCS/ABS |
| m | 40 | Interruptor de ignição |
| Estafetas | ||
| R1 | Trompa | |
| R2 | Bloqueio de desvio da lâmpada de reserva |
