Diagramas de fusíveis e caixas de relé – Nissan Altima (L32)
Aplica-se a veículos fabricados ao longo dos anos:
2007, 2008, 2009, 2010, 2011, 2012.

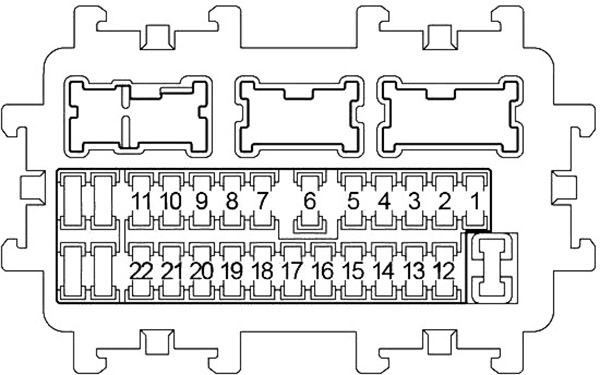

Caixa de fusíveis do painel de instrumentos
O painel de fusíveis está localizado atrás da tampa do lado esquerdo do volante. Puxar a tampa da caixa de fusíveis para a remover.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 20 | Assento aquecido |
| 2 | 10 | Sistema de controlo de airbag SRS |
| 3 | 10 | Controlo do ar condicionado, BCM (módulo de controlo da carroçaria), áudio, bússola, controlo CVT, direcção assistida controlada electronicamente, espelho interior, sistema de distribuição de potência, desembaçador do vidro traseiro, sistema de monitorização da pressão dos pneus, sistema de gestão do motor |
| 4 | 10 | Lâmpada de reserva, áudio, navegação, ABS, TCS, VDC, sistema de carregamento, sistema de controlo CVT, sistema de controlo do motor, farol, iluminação, medidor combinado, sistema de controlo de airbag SRS, sistema de monitorização da pressão dos pneus, sinais de mudança de direcção e lâmpadas de aviso , campainha de aviso |
| 5 | 15 | 2007-2009: Tomada de alimentação |
| 20 | 2010-2012: Tomada eléctrica | |
| 6 | 10 | BCM (módulo de controlo da carroçaria), sistema de chave inteligente, controlo de ar condicionado, sistema de controlo CVT, sistema de controlo do motor, transmissor universal Homelink |
| 7 | 10 | Lâmpada de paragem, ABS, TCS, VDC, sistema de controlo CVT, sistema de controlo do motor, BCM (módulo de controlo da carroçaria), sistema de chave inteligente, NVIS, sistema de distribuição de energia |
| 8 | – | – |
| 9 | 10 | Lâmpada interior, BCM (módulo de controlo do corpo), sistema de chave inteligente, NVIS, sistema de distribuição de energia |
| 10 | 10 | BCM (módulo de controlo da carroçaria), farol, sistema de iluminação automática, sistema de iluminação diurna contínua, farolim de nevoeiro dianteiro, limpa pára-brisas dianteiro e sistema de lavagem, iluminação, sistema de chave inteligente, candeeiro da sala interior, NVIS, candeeiro de estacionamento, candeeiro de matrícula, farolim de cauda, sistema de distribuição de energia, sistema de fecho de portas, sistema de vidros eléctricos, tecto de abrir, sinais de mudança de direcção e luzes de aviso, sistema de segurança do veículo, sinal de aviso |
| 11 | 10 | Farol, sistema de chave inteligente, medidor combinado, NVIS, sistema de monitorização da pressão dos pneus, sinais de mudança de direcção e luzes de aviso, sistema de segurança do veículo, sinal de aviso, sistema de controlo CVT |
| 12 | – | – |
| 13 | 10 | BCM (módulo de controlo da carroçaria), desembaçador do vidro traseiro |
| 14 | 20 | Vidro traseiro defogger |
| 15 | 20 | Vidro traseiro defogger |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | Tomada de alimentação |
| 19 | 10 | Áudio, BCM (módulo de controlo do corpo), ar condicionado, espelho exterior, sistema de chave inteligente, contador combinado, sistema de distribuição de energia, tejadilho |
| 20 | – | – |
| 21 | 15 | Controlo de ar condicionado, BCM (módulo de controlo de corpo) |
| 22 | 15 | Controlo de ar condicionado, BCM (módulo de controlo de corpo) |

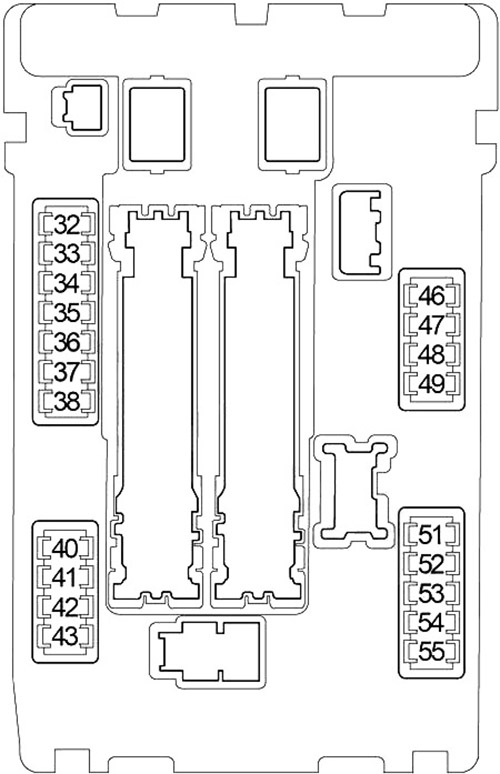

Caixa de fusíveis do compartimento do motor #1
Remover a tampa da caixa de fusíveis pressionando o fecho e levantando a tampa.
| Número | Amps [A] | Descrição |
|---|---|---|
| 32 | 15 | Relé de bomba de combustível |
| 33 | 10 | BCM (módulo de controlo da carroçaria), sistema de controlo do motor, sistema de controlo CVT, sistema de chave inteligente, NVIS, sistema de arranque |
| 34 | 10 | Sistema de controlo CVT |
| 35 | 10 | Sistema de controlo do motor |
| 36 | 10 | ABS, TCS, VDC |
| 37 | 15 | Sistema de controlo do motor |
| 38 | 10 | Sistema de limpa pára-brisas e lavador de pára-brisas frontal |
| 40 | 10 | Relé de bloqueio do volante |
| 41 | 10 | Relé de ar condicionado |
| 42 | 15 | Módulo de controlo do motor (ECM) relé |
| 43 | 10 | 2007-2009: Relé motor de controlo do acelerador |
| 15 | 2010-2012: Relé motor de controlo do acelerador | |
| 46 | 10 | Lâmpada de estacionamento, lâmpada de cauda, lâmpada de matrícula |
| 47 | 10 | Luz de estacionamento, farolim de cauda, lâmpada de matrícula, iluminação, sistema de iluminação automática |
| 48 | 10 | Reflector (alto), sistema de iluminação automática, sistema de iluminação diurna |
| 49 | 10 | Reflector (alto), sistema de iluminação automática, sistema de iluminação diurna |
| 51 | 15 | Reflector (baixo), sistema de iluminação automática, sistema de iluminação diurna |
| 52 | 15 | Reflector (baixo), sistema de iluminação automática, sistema de iluminação diurna |
| 53 | 15 | Luz de nevoeiro frontal |
| 54 | 10 | – |
| 55 | 30 | Relé de limpador de pára-brisas frontal |

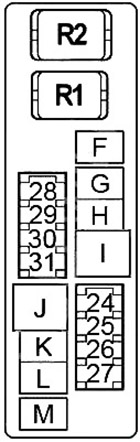

Caixa de fusíveis do compartimento do motor 2
Remover a tampa da caixa de fusíveis pressionando o fecho e levantando a tampa.
| Número | Amps [A] | Descrição |
|---|---|---|
| 24 | 15 | Áudio, navegação |
| 25 | 15 | Áudio, navegação |
| 26 | 15 | Áudio, navegação |
| 27 | – | – |
| 28 | – | – |
| 29 | 10 | Sistema de carregamento |
| 30 | 15 | Buzina, sistema de chave inteligente, sistema de segurança de veículos |
| 31 | 10 | BCM (body control module), sistema de arranque, sistema de chave inteligente, NVIS, sistema de distribuição de energia |
| F | 50 | VDC |
| g | 30 | ABS, TCS, VDC |
| h | 40 | BCM (módulo de controlo da carroçaria), farol, sistema de iluminação automática, sistema de iluminação diurna contínua, faróis de nevoeiro dianteiros, sistema de limpa pára-brisas e lavador frontal, iluminação, sistema de chave inteligente, lâmpada de sala interior, NVIS, candeeiro de estacionamento, lâmpada de matrícula, lâmpada traseira, sistema de fecho de portas eléctrico, sistema de distribuição de energia, banco eléctrico, sistema de vidros eléctricos, desembaçador de vidros traseiros, tejadilho, sistema de monitorização da pressão dos pneus, abridor da tampa da bagageira, sinais de mudança de direcção e luzes de aviso, sinal de aviso, sistema de segurança do veículo |
| i | 40 | ABS, TCS |
| J | – | – |
| K | 40 | Sistema de controlo do motor |
| L | 40 | Ignição |
| m | 40 | Sistema de controlo do motor |
| R1 | buzina | |
| R2 | Motor do ventilador de arrefecimento (3) | |

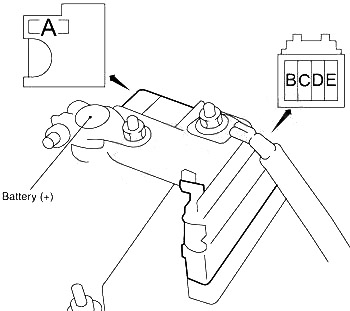

Bloco de ligação fusível
Localizado no terminal (+) da bateria.
| Número | Amps [A] | Descrição |
|---|---|---|
| A | 250 | Gerador, arrancador, fusível: “E”, “D”. |
| b | 80 | Relé de ignição (1), Fusível: “40”, “41”, “42”, “43” |
| C | 100 | Relé acessório, fusível: “5”, “6”, “7”, “9”, “10”, “11” |
| D | 60 | Relé de farol alto, relé de farol baixo, relé de luz traseira, fusível: “53”, “54”, “55” |
| E | 100 | Rastilho: “F”, “G”, “H”, “I”, “K”, “L”, “M”, “24”, “25”, “26”, “29”, “30”, “31” |
