Diagramas de fusíveis e caixas de relé – Nissan Frontier
Aplica-se a veículos fabricados ao longo dos anos:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

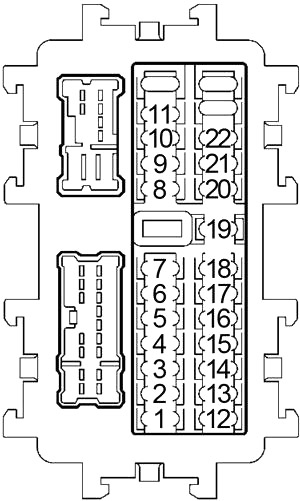

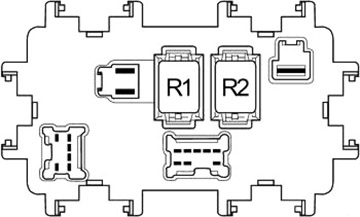

O painel de fusíveis está localizado atrás da tampa no porta-luvas. Abrir o porta-luvas e puxar a tampa do porta-fusíveis para o retirar.
Parte de trás
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | BCM (módulo de controlo da carroçaria), ECM (módulo de controlo do motor) |
| 2 | – | – |
| 3 | 10 | Unidade de controlo de bloqueio diferencial, interruptor do modo de bloqueio diferencial |
| 4 | 10 | Áudio, BCM (módulo de controlo do corpo), sintonizador de rádio por satélite |
| 5 | 20 | 2010-2014: Tomada de alimentação |
| 15 | 2004-2009: Tomada de alimentação da consola | |
| 6 | 10 | Interruptor de controlo remoto para os espelhos exteriores |
| 7 | 15 | 2004-2009: Tomada de alimentação frontal superior |
| 8 | 10 | Controlo de ar frontal, relé do motor do ventilador frontal |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Interruptor de travagem ASCD, relé do banco aquecido, conector de ligação de dados, interruptor da luz de paragem, sistema de sonar, sistema de controlo de transmissão automática, áudio |
| 13 | 10 | Unidade de sensor de diagnóstico de airbag, unidade de controlo do sistema de classificação de passageiros |
| 14 | 10 | Medidor combinado, espelho interior automático para evitar o encandeamento |
| 15 | 10 | Interruptor combinado |
| 16 | 10 | Relé de assento aquecido |
| 17 | 15 | Amplificador de áudio, sintonizador de rádio por satélite |
| 18 | 10 | BCM (módulo de controlo da carroçaria), relé da lâmpada de carga, luz da sala dianteira/mapa, luz de ignição da fechadura, luz da sala da 2ª fila, sistema de controlo de travagem, tracção às 4 rodas |
| 19 | 10 | Espelho interior automático sem brilho, medidor combinado, conector de ligação de dados, unidade de controlo de bloqueio diferencial, controlo de ar frontal, sistema de monitorização da pressão dos pneus |
| 20 | 10 | Relé de luz de paragem, interruptor de luz de paragem |
| 21 | 10 | Sensor do ângulo de direcção, unidade de controlo de transferência, BCM (módulo de controlo da carroçaria), lâmpada da sala interior, sistema de fechadura eléctrica, NVIS, sistema de segurança do veículo |
| 22 | 10 | Montagem de transmissão automática |
| R1 | – | |
| R2 | Acessório | |
Caixa de fusíveis do compartimento do motor №1
Remover a tampa da caixa de fusíveis pressionando o fecho e levantando a tampa.

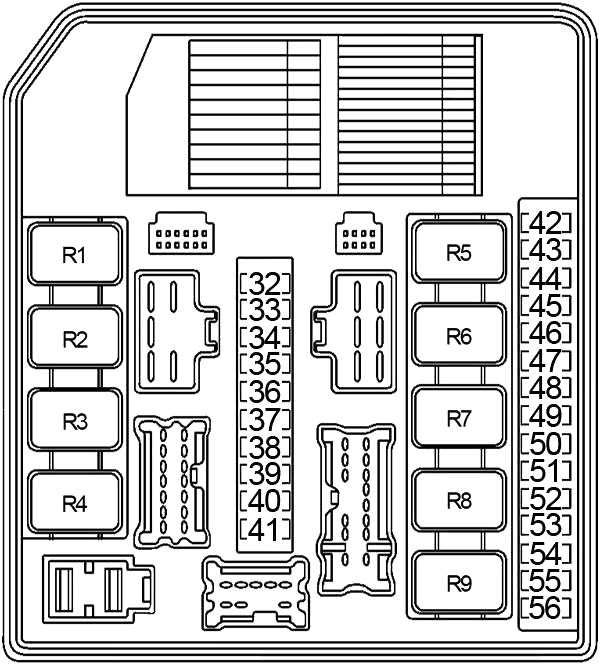

Diagrama 2004-2010
| Número | Amps [A] | Descrição |
|---|---|---|
| 32 | 10 | Relé de reboque de reboque 2 |
| 33 | – | – |
| 34 | 10 | Reflector de RH (alto) |
| 35 | 10 | Farol esquerdo (alto) |
| 36 | 10 | Lâmpadas combinadas frontais |
| 37 | 10 | Luzes combinadas traseiras, luzes de matrícula, iluminação do interruptor, relé de reboque de reboque 1 |
| 38 | 10 | Relé de inversão de lâmpada (transmissão automática), relé de reboque de reboque 2 |
| 39 | 30 | Relé de limpador de pára-brisas frontal |
| 40 | 15 | Farol LH (baixo), relé de dia 2 |
| 41 | 15 | Reflector de RH (baixo) |
| 42 | 10 | Relé de ar condicionado |
| 43 | 15 | Espelho de relé aquecido |
| 44 | – | – |
| 45 | 10 | Relé de luz diurna 1 |
| 46 | 15 | Relé de desembaciador da janela traseira |
| 47 | 15 | Relé de desembaciador da janela traseira |
| 48 | 15 | Relé de bomba de combustível |
| 49 | 10 | Conjunto de transmissão automática, interruptor de bloqueio da embraiagem, interruptor de cancelamento do bloqueio da embraiagem, relé de cancelamento do bloqueio da embraiagem 2 |
| 50 | 10 | ABS, sensor do ângulo de direcção |
| 51 | 10 | Inversão do relé da lâmpada (transmissão automática), inversão do interruptor da lâmpada (transmissão manual) |
| 52 | 20 | Relé motor de controlo do acelerador |
| 53 | 20 | Módulo de controlo do motor (ECM), relé ECM, amplificador de antena NATS |
| 54 | 10 | Sensor de fluxo de ar, sensor de oxigénio aquecido |
| 55 | 15 | Injectores |
| 56 | 20 | Faróis de nevoeiro dianteiros |
| R1 | Vidro traseiro defogger | |
| R2 | Módulo de controlo do motor (ECM) | |
| R3 | Farol baixo | |
| R4 | Luz de nevoeiro frontal | |
| R5 | Arrancador | |
| R6 | Espelho aquecido | |
| R7 | Ventilador de arrefecimento (alto) | |
| R8 | Ventilador de arrefecimento (baixo) | |
| R9 | Ignição | |

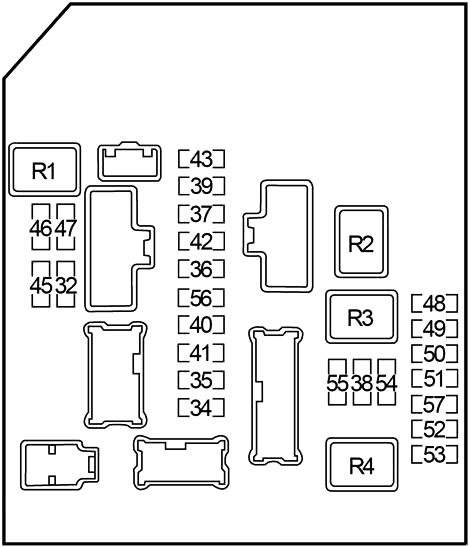

Esquema 2010-2014
| Número | Amps [A] | Descrição |
|---|---|---|
| 32 | 10 | Reboque de reboque |
| 33 | – | – |
| 34 | 10 | Farol direito (alto), sistema de iluminação automática, sistema de segurança do veículo |
| 35 | 10 | Farol esquerdo (alto), sistema de iluminação automática, sistema de segurança do veículo |
| 36 | 10 | Lâmpadas combinadas frontais |
| 37 | 10 | Lâmpadas combinadas traseiras, lâmpadas de placa numérica, iluminação de interruptor |
| 38 | 10 | Relé de lâmpada de marcha-atrás (transmissão automática), reboque |
| 39 | 30 | Relé de limpador de pára-brisas frontal |
| 40 | 15 | Farol esquerdo (baixo), relé de luz diurna contínua 2, sistema de iluminação automática, sistema de segurança do veículo |
| 41 | 15 | Farol direito (baixo), sistema de iluminação automática, sistema de segurança do veículo |
| 42 | 10 | Relé de ar condicionado |
| 43 | 15 | Relé de aquecimento do espelho |
| 44 | – | – |
| 45 | 10 | Relé de luz diurna 1 |
| 46 | 15 | Relé de desembaciador da janela traseira |
| 47 | 15 | Relé de desembaciador da janela traseira |
| 48 | 15 | Relé de bomba de combustível |
| 49 | 10 | Conjunto de transmissão automática, interruptor de bloqueio da embraiagem, interruptor de cancelamento do bloqueio da embraiagem, relé de cancelamento do bloqueio da embraiagem 2 |
| 50 | 10 | ABS |
| 51 | 10 | Relé de inversão de lâmpada (transmissão automática), interruptor de inversão de lâmpada (transmissão manual), sistema de sonar, áudio |
| 52 | 20 | Relé motor de controlo do acelerador |
| 53 | 20 | Módulo de controlo do motor (ECM), relé ECM, NVIS |
| 54 | 15 | Sensor de fluxo de ar, sensor de oxigénio aquecido |
| 55 | 15 | Injectores |
| 56 | 20 | Faróis de nevoeiro dianteiros |
| 57 | – | – |
| R1 | Vidro traseiro defogger | |
| R2 | Ventilador de arrefecimento (baixo) | |
| R3 | Ventilador de arrefecimento (alto) | |
| R4 | Ignição | |

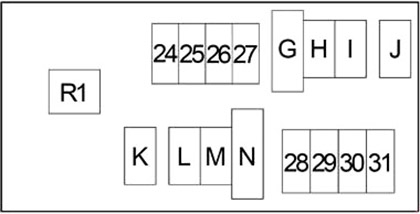

Caixa de fusíveis do compartimento do motor №2
Remover a tampa da caixa de fusíveis pressionando o fecho e levantando a tampa.
| Número | Amps [A] | Descrição |
|---|---|---|
| 24 | 15 | Relé do motor do ventilador frontal |
| 25 | 10 | Interruptor de chave |
| 26 | 20 | Tomada de energia frontal inferior |
| 27 | 15 | Relé do motor do ventilador frontal |
| 28 | – | – |
| 29 | 20 | Áudio |
| 30 | 15 | Gerador, relé de buzina |
| 31 | – | – |
| g | 50 | BCM (módulo de controlo do corpo), disjuntor 2 |
| h | 30 | Travão eléctrico (reboque) |
| i | 40 | Relé de ventilador de arrefecimento, relé de espelho aquecido |
| J | 40 | Interruptor de ignição, relé de corte de transferência 1 e relé 2 |
| K | – | – |
| L | 30 | 2006-2014: ABS |
| 40 | 2004-2005: ABS | |
| m | 30 | Relé de reboque de reboque |
| n | 40 | 2006-2014: ABS |
| 30 | 2004-2005: ABS | |
| R1 | buzina | |

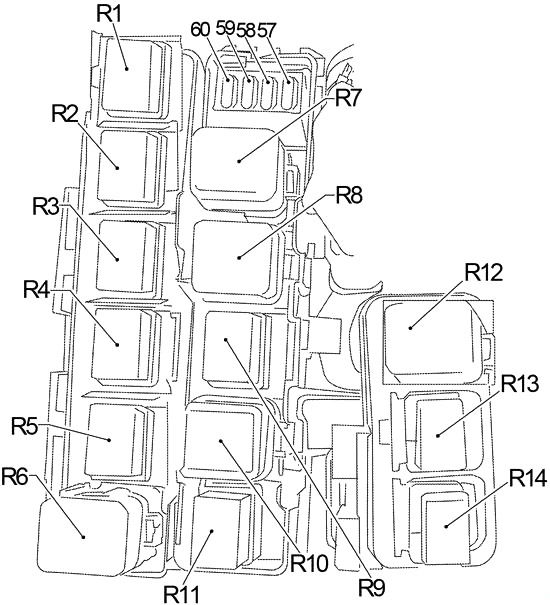

Caixa de relé do compartimento do motor
Está perto da caixa dos fusíveis.
| Número | Amps [A] | Descrição |
|---|---|---|
| 57 | 10 | Relé de corte de transferência 1 e relé de transferência 2, unidade de controlo de transferência |
| 58 | 10 | Interruptor de mudança de 4 rodas, unidade de controlo de transferência |
| 59 | – | 2006-2014: – |
| 60 | 15 | 2006-2014: BCM (módulo de controlo de carroçaria), reboque |
| R1 | 2006-2014: Sinais de viragem de reboque à direita | |
| R2 | Transferência 2 relé de desactivação (com tracção às 4 rodas) | |
| R3 | Relé de luz diurna 2 | |
| R4 | Lâmpada de paragem (com controlo de descida de colinas e assistência ao arranque de colinas) | |
| 2006-2014: Relé de cancelamento de bloqueio de embraiagem 1 | ||
| R5 | Relé de luz diurna 1 | |
| R6 | Lâmpada de reserva (com transmissão automática) | |
| 2006-2014: Relé de cancelamento de bloqueio da embraiagem 2 | ||
| R7 | Motor do ventilador frontal | |
| R8 | Transferência de turno baixo (com tracção às 4 rodas) | |
| R9 | Relé de desacoplamento de transferência 1 (com tracção às 4 rodas) | |
| R10 | Mudança de velocidade alta (com tracção às 4 rodas) | |
| R11 | 2006-2014: Sinais de viragem de reboque à esquerda | |
| 2004-2005: Relé de cancelamento de bloqueio de embraiagem 2 | ||
| R12 | 2006-2014: Lâmpada de inversão (com transmissão manual) | |
| R13 | 2006-2014: Estafeta de reboque de reboque 1 | |
| R14 | 2006-2014: Relé de reboque de reboque 2 | |

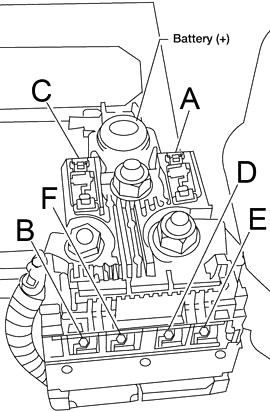

Bloco de ligação fusível
Localizado no terminal da bateria.
| Número | Amps [A] | Descrição |
|---|---|---|
| A | 140 | Gerador, fusível: “D”, “E”, “F |
| b | 60 | Relé acessório (2004- (Rastilhos: “4”, “5”, “6”, “7”)), Rastilhos: “17”, “18”, “19”, “20”, “21”, “22 “ |
| C | 80 | 2004: relé de ignição (Fusíveis: “38”, “48”, “49”, “50”, “51”, “54”, “55”), Fusíveis: “46”, “47”, “52”, “53” |
| 80 | 2013: Fusível: “52”, “53” | |
| D | 80 | Relé de cabeça (fusíveis: “34”, “35”), relé de cabeça baixa (fusíveis: “40”, “41”), relé de luz de nevoeiro frontal (fusíveis: “56”), relé de luz traseira (fusíveis: “36” , “37”), fusível: “32”, “39”, “42”, “43”, “45” |
| E | 100 | Ventilador de arrefecimento relé alto, ventilador de arrefecimento relé baixo, espelho aquecido relé, fusível: “24”, “25”, “26”, “27”, “G”, “H”, “I” |
| F | 80 | Rastilho: “J”, “L”, “M”, “N”, “29”, “30” |
