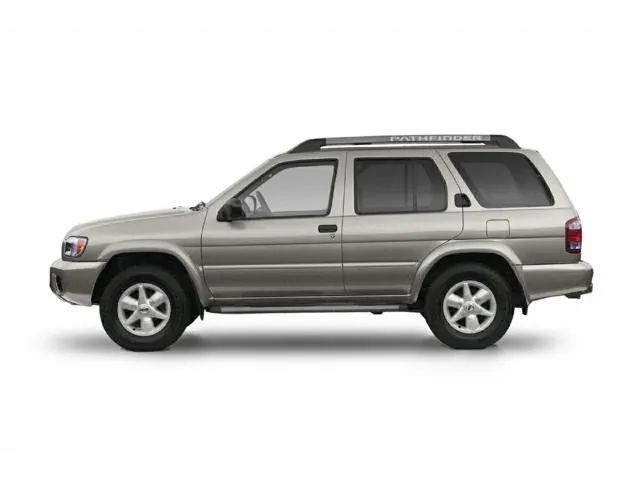

Nissan Pathfinder (1997-2004) – diagrama da caixa de fusíveis
Ano de fabrico: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Caixa de fusíveis do compartimento dos passageiros
Localizado no lado direito do porta-luvas, atrás da tampa protectora.
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | Circuitos principais de ignição relé 1 | |
| 2 | Relé de circuito de ignição auxiliar | |
| 3 | Relé 2 circuitos de ignição principais | |
| 4 | Relé elevador de janela | |
| 5 | Rastilho térmico (fecho central) | |
| F1 | 20A | Vidro traseiro defogger |
| F2 | 10 A | Sistema de travagem antibloqueio (ABS);
Luzes de travagem. |
| F3 | 10 A | Lâmpadas de iluminação interior;
Luzes de nevoeiro. |
| F4 | – | – |
| F5 | 10 A | Interruptor de luz e alarme |
| F6 | 10 A | Ar condicionado;
Sistema anti-roubo; Antena de áudio; Sistema de controlo automático da transmissão; Relógio; Conector de diagnóstico; Imobilizador; Painel de instrumentos; Fecho central por controlo remoto; Sensor de velocidade do carro. |
| F7 | 10 A | Sistema de áudio;
Antena de áudio. |
| F8 | 10 A | Aquecedor de bancos |
| F9 | – | – |
| F10 | 10 A | Interruptor de luz e alarme |
| F11 | 10 A | Sistema SRS (airbag);
Sistema de transmissão automática; Sistema de carregamento; Luzes diurnas permanentes; Falhas no sistema de gestão do motor da vela de incandescência; Imobilizador; Painel de instrumentos; Contadores e indicadores; Luzes de inversão de marcha atrás; Sensor de velocidade do carro; Indicadores de direcção. |
| F12 | 10 A | Sistema ABS;
Sinal de aviso sonoro / campainha; Transmissão automática; Conector de diagnóstico; Luz diurna contínua; Faróis baixos; Faróis de feixe alto; Vidros eléctricos; Interruptor de aquecimento do motor; Aquecedor de espelhos laterais; Vidro traseiro defogger; Sistema de controlo remoto com fecho centralizado. |
| F13 | 10 A | Válvula adicional de controlo de ar inactivo (alguns modelos);
Sistema de ar condicionado; Relé de ventilador de arrefecimento. |
| F14 | – | – |
| F15 | 15A | Aquecimento / ar condicionado |
| F 16 | 15A | Aquecimento / ar condicionado |
| F17 | 15A | Isqueiro |
| F18 | 20A | Lavadores de faróis |
| F19 | 10 A | Aquecedor de espelhos laterais aquecido |
| F20 | 10 A | Luz diurna contínua;
Unidade electrónica de controlo do motor (sinal de arranque). |
| F21 | 10 A | Sistema de controlo de motores;
Imobilizador. |
| F22 | 15A | Sistema de controlo de motores;
Relé de bomba de combustível. |
| F23 | 15A | Sistema de gestão do motor (ZD30) |
| F24 | 10 A | Airbag |
| F25 | 10 A | Gestão de motores |
| F26 | 20A | Limpa pára-brisas e lavador de pára-brisas |
| F27 | 10 A | Aviso sonoro / campainha;
Corrector de faróis, frente / trás (esquerda); Luz da placa de matrícula esquerda; Iluminação do interruptor. |
| F28 | 10 A | Dimensões frente/traseira (direita);
Luz de matrícula à direita. |
| F29 | – | – |
Painel de fusíveis no compartimento do motor
O painel de fusíveis está localizado no compartimento do motor (lado direito).
| Não. | Amps [A] | Descrição |
|---|---|---|
| FA | 80A / 100A | Distribuição da potência da bateria (80A-Petrol, 100A-Diesel) |
| FB | 60A / 80A | Velas de incandescência (motor 60A-YD, 80A-excluindo motor YD) |
| FC | 40A | Fecho centralizado;
Vidros eléctricos. |
| FD | 30A | Motor do ventilador de arrefecimento |
| FE | – | – |
| FF | 40A | Interruptor de ignição |
| FG | 30A | Sistema de travagem antibloqueio (ABS) |
| FH | 30A | Sistema de travagem antibloqueio (ABS) |
| FI | 30A | Interruptor combinado, luzes diurnas permanentes |
| F31 | 10 A | Sistema de carregamento |
| F32 | 10 A | Trompa |
| F33 | 10 A | Sistema de gestão do motor;
Imobilizador (gasolina). |
| F34 | – | – |
| F35 | 10 A | Sistema de gestão do motor (Diesel) |
| F36 | 20A | Sistema de gestão do motor;
Imobilizador (Diesel). |
| F37 | 15A | Interruptor combinado;
Luzes diurnas permanentes; Luzes mergulhadas/de condução; Faróis; Luz(es) de nevoeiro(s). |
| F38 | 15A | Interruptor combinado;
Luzes diurnas permanentes; Luzes mergulhadas/de condução; Faróis. |
| F39 | 10 A | Sistema de endereços públicos |
| F40 | 15A | Candeeiros de nevoeiro (alguns modelos) |
| Estafeta | ||
| 1 | Relé de ventilador de arrefecimento | |
| 2 | Compressor de A/C relé de embreagem solenóide | |
| 3 | Relé de buzina | |
| 4 | Bloqueio de arranque do relé (“P” / “N”) | |
| 5 | Relé de gestão do motor | |
