Diagramas de fusíveis e caixas de relé – Nissan Sentra
Aplica-se a veículos fabricados ao longo dos anos:
1995, 1996, 1997, 1998, 1999.

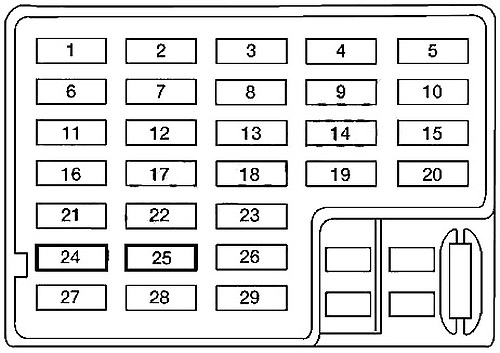

Caixa de fusíveis do painel de instrumentos
O painel de fusíveis está localizado atrás da tampa do painel de instrumentos.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 15 | Motor do ventilador |
| 2 | 15 | Motor do ventilador |
| 3 | – | – |
| 4 | 20 | Relé de desembaciador da janela traseira |
| 5 | 20 | Relé de desembaciador da janela traseira |
| 6 | 7,5 | Relé de ar condicionado, amplificador de controlo de temperatura, interruptor de ar condicionado, interruptor de recirculação |
| 7 | 7,5 | 1997-1999: Módulo de Controlo de Transmissão (MTC) |
| 7,5 | 1995-1996: Luz de funcionamento diurno, unidade inteligente de controlo de entrada, relé eléctrico de janela, relé de tecto de abrir, relé de degelo da janela traseira, temporizador de degelo da janela traseira, interruptor principal ASCD, relé de retenção ASCD | |
| 8 | 7,5 | 1997-1999: Relé do degolador da janela traseira, conector de ligação de dados, SECU, temporizador do degolador da janela traseira, luz diurna contínua, ASCD, interruptor de fecho automático de mudança de transmissão, relé eléctrico do vidro, relé do tejadilho |
| 10 | 1995-1996: Contador combinado, lâmpadas de reserva, interruptor de posição, interruptor inibidor | |
| 9 | 10 | Interruptor de controlo remoto para espelhos exteriores |
| 10 | 15 | Rádio, SECU |
| 11 | 7,5 | Interruptor de ameaça |
| 12 | 10 | 1997-1999: válvula solenóide de embraiagem com conversor de torque, válvula solenóide de cancelamento de overdrive, medidor combinado, interruptor de posição de estacionamento/neutro, interruptor de reserva de lâmpada |
| 7,5 | 1995-1996: ABS | |
| 13 | 15 | Isqueiro |
| 14 | 15 | Interruptor da lâmpada de paragem |
| 15 | 10 | 1997-1999: Conector de ligação de dados (GST), interruptor de chave, áudio, lâmpada interior, lâmpada de arranque, contador combinado |
| 10 | 1995-1996: Interruptor de perigo, relé multifunções de controlo remoto 1, relé multifunções de controlo remoto 2 | |
| 16 | 10 | 1995-1996: Sensor de oxigénio aquecido, módulo de controlo do motor |
| 17 | 15 | Relé de bomba de combustível |
| 18 | 10 | 1997-1999: Sensor de oxigénio aquecido |
| 7,5 | 1995-1996: Módulo de controlo de transmissão (MTC) | |
| 19 | 20 | Sistema de limpa pára-brisas e lavador de pára-brisas frontal |
| 20 | 10 | 1997-1999: Interruptor de risco, relé multifuncional de controlo remoto |
| 7,5 | 1995-1996: candeeiro de porta-bagagens, candeeiro interior, | |
| 21 | 10 | 1997-1999: Injectores |
| 10 | 1995-1996: Relé de aviso de roubo, relé de travão, ventilador de arrefecimento, módulo de controlo do motor | |
| 22 | 10 | Unidade de sensor de diagnóstico de airbag |
| 23 | – | – |
| 24 | 7,5 | 1995-1996: Medidor combinado (unidade inteligente de controlo de entrada), interruptor de chave, campainha de aviso, som |
| 25 | 10 | 1997-1999: Válvula solenóide de interruptor de mapa/Baro, válvula solenóide EGRC, relé do ventilador de arrefecimento, relé de aviso de roubo, relé de posição de estacionamento/posição neutra, válvula de desvio da válvula de corte de vácuo, válvula solenóide de controlo de regulação da válvula de entrada, válvula IACV-AAC, válvula de controlo de ventilação do recipiente EVAP |
| 26 | 7,5 | Módulo de controlo do motor, relé de bloqueio da embraiagem, relé de posição de estacionamento/neutro, relé de aviso de roubo, luz de circulação diurna |
| 27 | – | – |
| 28 | 7,5 | ABS |
| 29 | – | – |

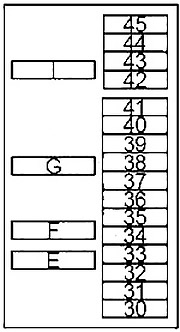

Caixa de fusíveis no compartimento do motor
O bloco de fusíveis está localizado perto da bateria.
| Número | Amps [A] | Descrição |
|---|---|---|
| 30 | 7,5 | Relé de ar condicionado |
| 31 | 7,5 | Gerador |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | 15 | Relé de luz de nevoeiro frontal |
| 36 | 10 | Interruptor de iluminação (luzes de combinação dianteiras, luzes de retroiluminação, SECU, aviso sonoro, luzes de combinação traseiras, módulo de controlo do motor, luzes de matrícula) |
| 37 | – | – |
| 38 | – | – |
| 39 | 15 | Farol direito, interruptor de luz, luz diurna contínua, relé de lâmpada de aviso de roubo |
| 40 | 15 | Farol esquerdo, interruptor de luz, luz diurna contínua, relé de lâmpada de aviso de roubo |
| 41 | 7,5 | Módulo de controlo do motor (ECM), relé ECM |
| 42 | 10 | Relé de buzina |
| 43 | 7,5 | Relé de buzina 2 |
| 44 | – | – |
| 45 | – | – |
| E | 30 | Relé de ventilador de arrefecimento |
| F | 25 | Interruptor automático (relé de janela eléctrico, SECU, relé de telhado) |
| G | 75 | Gerador, Relé Acessório (Fusíveis: “9”, “13”, “19”), Relé de Ignição (Fusíveis: “7”, “8”, “11”, “12”, “18”, “28”), Relé Soprador (Fusíveis: “1”, “2”), Fusíveis: “E”, “F”, “30”, “31” |
| I | 30 | Interruptor de ignição |
Caixa de fusíveis adicional
| Número | Amps [A] | Descrição |
|---|---|---|
| A | – | – |
| B | – | – |
| C | 30 | ABS |
| D | 30 | ABS |
| Relé de controlo remoto 2 | ||

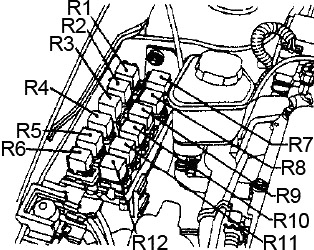

Caixa de retransmissão
| Número | Estafeta |
|---|---|
| R1 | Relé de controlo remoto 1 |
| R2 | Ar condicionado |
| R3 | Bloqueio da embraiagem (transmissão manual) |
| R4 | 1997-1999: posição de parque/neutro |
| 1995-1996: Inibidor | |
| R5 | Relé de ventilador de arrefecimento 1 |
| R6 | Trompa |
| R7 | Luz de nevoeiro frontal |
| R8 | Aviso de roubo |
| R9 | Luz de aviso de roubo |
| R10 | Ventilador de arrefecimento relé 3 |
| R11 | Trompa 2 |
| R12 | Relé de ventilador de arrefecimento 2 |
