Diagramas de fusíveis e caixas de relés – Nissan Serena C23 C24 C25
Aplica-se a veículos fabricados ao longo dos anos:
C23 -1991, 1992, 1993, 1994, 1995, 1998;
C24 – 1999, 2000, 2001, 2002, 2003, 2004;
C25 – 2005, 2006, 2007, 2008, 2009, 2010.
Localizações
Para todas as gerações da Nissan Serena, é característica uma disposição comum de caixas principais com fusíveis e relés. Encontram-se em dois locais. Um no compartimento de passageiros, atrás do compartimento inferior esquerdo ou direito, dependendo da região de entrega, e dois (caixa de relé e caixa de fusíveis) debaixo da capota.
Não existe um único diagrama geral que descreva a finalidade dos componentes. Sugerimos a revisão das opções mais comuns.
C23
Compartimento do passageiro
Descrição
- 10A – Luz traseira esquerda
- 10A – Porta traseira direita
- 10A – Motor do ventilador
- 10A – Ventilador de fogão / 20A – Ignição
- 10A – ABS
- 10A – ECU ICE
- 7.5A – Arrancador
- 7.5A – Lounge light
- 15A – Sinais de paragem
- 10A – sinal
- 15A – gravador de rádio
- 15A – Lâmpadas de nevoeiro
- 15A – Alarme
- 10A – Dimensões
- 10A – Indicadores de direcção
- 15A – Monitorização dos cintos de segurança
- 15A – Aquecimento da janela traseira
- 7.5A – Painel de instrumentos
- 10A – ABS
- 10A – Componentes electrónicos do motor
- 15A – Bomba de combustível
- 10A – Airbags
- 10A – Ar condicionado
- 15A – Ventilador do aquecedor frontal
- 15A – Ventilador do aquecedor frontal
- 15A – Gravador de cassetes de rádio
- 15A – Isqueiro
- 10A – Limpa pára-brisas frontais
- 20A – Limpa pára-brisas traseiro, espelhos eléctricos
- 10A – Transmissão, caixa de velocidades

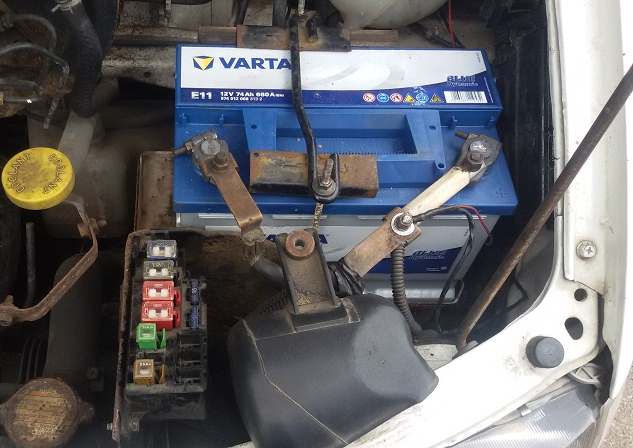

Compartimento do motor
Haverá relé e caixas de fusíveis adicionais por baixo da tampa do compartimento do motor, na asa direita, pela bateria.
Tipo 1
Tipo 2 (modelos com roda de condução à esquerda)
O diagrama actual com a marcação em inglês será aplicado à tampa e também à unidade de relé.
Existem 2 fusíveis de 15A para proteger os faróis.
C24

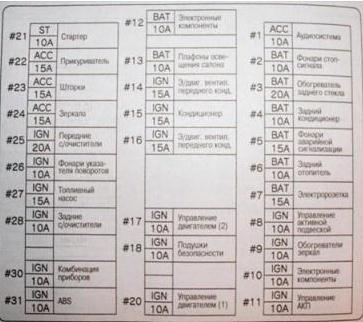

Compartimento do passageiro
Descrição
- 10A Rádio, sistema áudio
- 15A Sinais de paragem
- 20A Janela traseira aquecida
- 10A Aparelho de ar condicionado traseiro
- 15A alarme
- 10A Aquecedor traseiro
- 15A Conector de alimentação adicional
- Sistema de controlo de suspensões 10A
- 10A Espelhos aquecidos
- Conector de alimentação traseira 10A
- 10A Sistema de controlo de transmissão automática
- 10A Peças electrónicas
- 10A Iluminação interior
- 15A Ventilador de aquecedor (frente)
- Ar condicionado 15A
- 15A Ventilador de aquecedor (frente)
- 10A Sistema de gestão do motor (N.º 2)
- 10A airbags
- Sistema de gestão do motor (N.º 1)
- 10A Iniciador
- Acendedor de cigarros 15A
- 15A Estores de enrolar
- 15A Espelhos
- 20A Limpa pára-brisas frontal
- 10A Indicadores de direcção
- 15A bomba de combustível
- 10A limpa pára-brisas traseiro
- Painel de instrumentos 10A
- Sistema ABS 10A

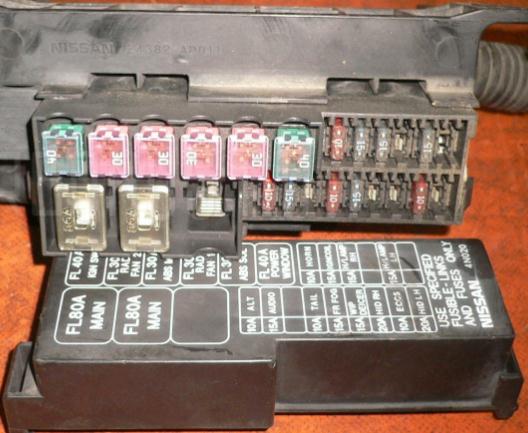

Compartimento do motor
Disjuntores automáticos
Estafeta
A descrição do circuito real será impressa na capa.
C25

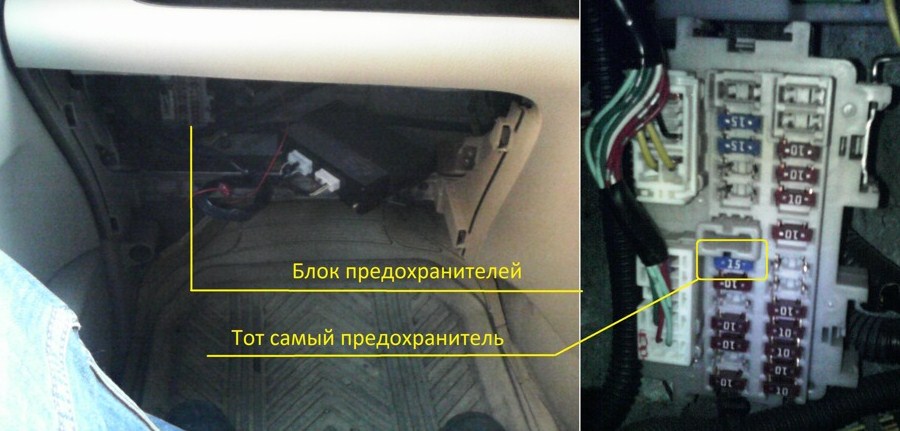

Compartimento do passageiro
Tipo 1
O desenho mostra o rastilho do acendedor de cigarros.
Descrição
Fila da esquerda:
- Ventilador do forno 15A
- Ventilador do forno 15A
- Acendedor de cigarros 15A
- 10A Accionamento de espelho eléctrico, sistema de áudio
- 10A Equipamento auxiliar
- 10A Janela traseira aquecida
- 10A Painel de controlo de ar condicionado
Fila da direita:
- 10A Equipamento adicional
- 10A Iluminação interior
- 10A Sinais de paragem
- 10A Indicadores de direcção
- 15A Equipamento eléctrico adicional
- 10 A
- 10A Ignição
- 10A Direcção assistida
- Painel de instrumentos 10A
- Airbags 10A
- 10A Elevadores de janelas

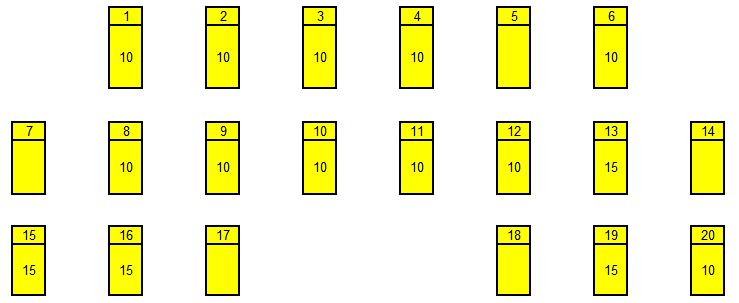

Tipo 2
Descrição
- Relógio, ar condicionado, controlo remoto para fechaduras de portas
- Airbags
- Painel de instrumentos
- Interruptor combinado
- Ausente
- Espelhos aquecidos
- Ausente
- Sensor de chuva, cintos de segurança, elevadores de janela, conector de diagnóstico, bloco de intervalos
- Conjunto de instrumentos
- Iluminação de cantos, iluminação interior
- Luzes de travagem, luz de travagem para ESP, ABS
- Unidade de controlo 4WD
- Faróis adicionais
- Chave inteligente (nenhuma)
- Controlo de aparelhos de ar condicionado
- Motor de aquecimento
- Ausente
- Isqueiro
- Tomadas eléctricas
- Controlo do espelho, fonte de alimentação áudio (fonte de alimentação plug-in)
Compartimento do motor

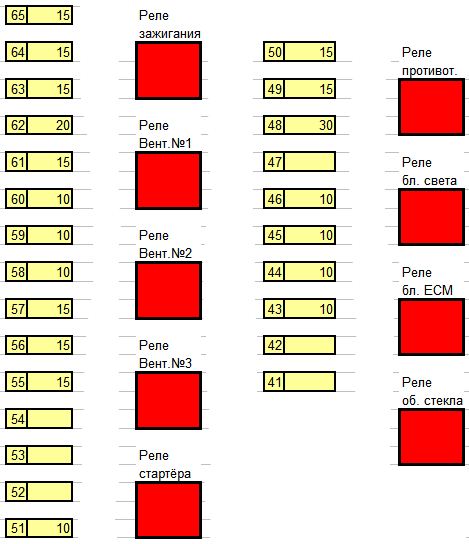

Caixa IPDM
Encontra-se debaixo do canal e contém todos os relés principais.
Descrição
- 41 Nenhum
- 42 Nenhum
- 43 Reflector alto direito
- 44 Feixe alto esquerdo
- 45 Tamanho traseiro, luz de placa numérica
- 46 Dimensões frontais
- 47 Nenhum
- 48 Limpa pára-brisas
- 49 Farol de imersão esquerdo
- 50 Farolim de mergulho de direita
- 51 Ar condicionado
- 52 Nenhum
- 53 Nenhum
- 54 Em falta
- 55 Janela traseira aquecida e espelhos retrovisores
- 56 Paralelo a 55
- 57 Bomba de combustível
- 58 Motor de arranque
- 59 Controlo de tracção às 4 rodas
- 60 luzes de inversão de marcha atrás
- 61 Fornecimento do acelerador
- 62 Fornecimento de ECM
- 63 Alimentação do sensor de oxigénio
- 64 Injectores de potência
- 65 Candeeiros de nevoeiro

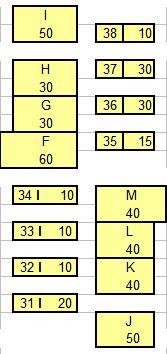

Caixa de fusíveis
Descrição
31. assentos aquecidos
32. turbo (gasóleo) – nenhum
33 Relé de luz diurna
34. sinal sonoro (gerador de excitação do enrolamento)
35. fornecimento de áudio (constante)
36. RTS (gasóleo) – nenhum
37. RTS (gasóleo) – nenhum
38. controlo de transmissão automática – nenhum
I. ESP, ABS
H. ESP, ASB
G. Lavador de faróis
F. ESP
M, Ventilador direito
L. Interruptor de ignição
K. Ventilador da esquerda
J. Vidros eléctricos, fecho central, tecto de abrir
