Diagramas de fusíveis e caixas de relé – Nissan Tiida
Aplica-se a veículos fabricados ao longo dos anos:
C11 de 2004, 2005, 2006, 2007, 2008, 2009 e 2010 ano. C12 z 2011, 2012, 2013 e 2014.

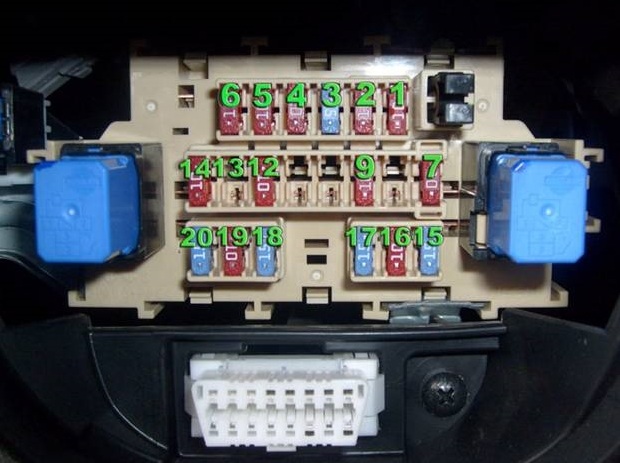

Compartimento do passageiro
Localizado no painel de instrumentos atrás da tampa protectora do lado do condutor.
Tipo 1
Descrição
| 1 | 10A Sistema de segurança passiva |
| 2 | 10A Acessórios interiores adicionais |
| 3 | 10A Instrumento cluster |
| 4 | 15A Bomba de lavagem de vidro |
| 5 | 10A Espelhos exteriores aquecidos |
| 6 | Espelhos de potência 10A, unidade de cabeça de áudio |
| 7 | 10A lâmpada de paragem |
| 8 | 10A Iluminação interior |
| 9 | 10A Unidade de controlo corporal |
| 10 | reserva |
| 11 | Lâmpada de iluminação lateral 10A, luz traseira direita |
| 12 | Lâmpada de iluminação lateral 10A, luz traseira esquerda |
| 13 | 10A Instrumento cluster |
| 14 | 10A Acessórios interiores adicionais |
| 15 | 15A Motor do ventilador de arrefecimento do motor |
| 16 | 10A Aquecimento, ar condicionado e sistema de ventilação |
| 17 | 15A Motor do ventilador de arrefecimento do motor |
| 18 | reserva |
| 19 | 15A Tomada para equipamento adicional ( acendedor de cigarros ) |
| 20 | reserva |
Estafetas
- R1 – Aquecedor eléctrico
- R2 – Acessórios
- R3 – Estafeta (não há dados disponíveis)
- R4 – Espelhos exteriores aquecidos
- R5 – Imobilizador

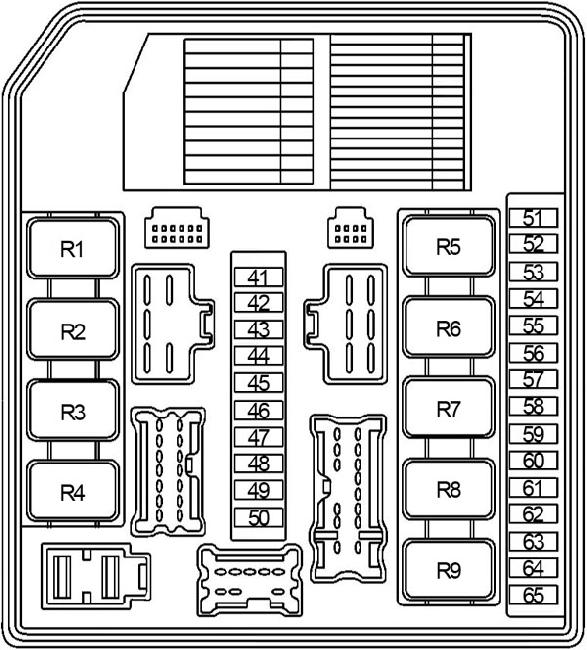

Tipo 2
Descrição
- Sistema de áudio 10A, unidade espelhada Audio-Acc, fonte de alimentação para motores espelho rotativos, fonte de alimentação NATS (com chave chip)
- 10A Janela traseira aquecida e espelhos retrovisores laterais
- 15A Pára-brisas e motor do lava-vidros traseiro
- 10A Painel de instrumentos
- Electrónica 10A
- Módulo de airbag 10A
- Electrónica 10A
- –
- 10A Iluminação interior e da bagageira
- –
- –
- 10A lâmpada de paragem
- 10A entrada passiva (para sistemas de chave chip)
- Electrónica 10A
- Tomada 15A – isqueiro de cigarro
- 10A Assentos aquecidos
- 15A tomada – consola, bota
- 15A Ventilador de aquecedor/ar condicionado
- Ar condicionado 10A
- 15A Ventilador de aquecedor/ar condicionado
Compartimento do motor
No compartimento do motor junto à bateria existem 2 caixas de fusíveis e de relé, uma caixa de relé adicional e fusíveis de alta potência no terminal positivo da bateria.

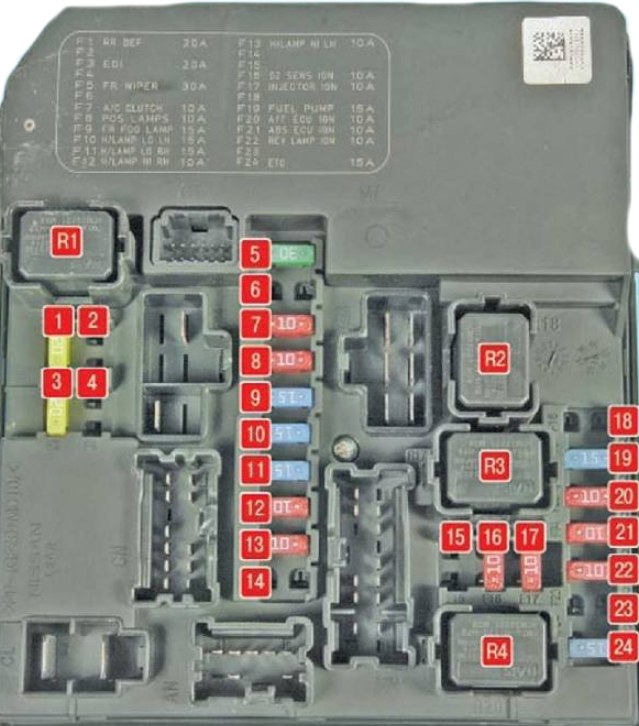

Caixa de montagem
Tipo 1
Descrição
| 1 | 20A Janela da porta traseira aquecida |
| 2 | reserva |
| 3 | Unidade de controlo do motor 20A |
| 4 | reserva |
| 5 | 30A Lavador de pára-brisas |
| 6 | reserva |
| 7 | Embraiagem solenóide do compressor A/C 10A |
| 8 | Lâmpada de placa de número 10A |
| 9 | 15A fusível para as luzes de nevoeiro Nissan Tiida (opcional) |
| 10 | 15A Farol de passagem, farol esquerdo |
| 11 | 15A Feixe de cruzamento, farol da direita |
| 12 | 10A Farol alto, farol direito |
| 13 | 10A Farol alto, farol esquerdo |
| 14 | reserva |
| 15 | reserva |
| 16 | 10A Sensores de oxigénio nos gases de escape |
| 17 | 10 Sistema de injecção |
| 18 | reserva |
| 19 | 15A módulo de combustível |
| 20 | 10A sensor de transmissão automática |
| 21 | 10А ABS |
| 22 | 10A interruptor de luz de inversão de marcha atrás |
| 23 | reserva |
| 24 | 15A Equipamentos opcionais |
| R1 | Relé do vidro traseiro aquecido |
| R2 | Relé de ventilador de arrefecimento |
| R3 | Relé de ventilador de arrefecimento |
| R4 | Relé do sistema de ignição |
Tipo 2
Descrição
- 43 (10A) Farol dianteiro de feixe alto, à direita
- 44 (10A) Farol dianteiro de feixe alto, esquerda
- 45 (10A) Unidade de ar condicionado, iluminação de música padrão e dimensões correspondentes, luzes, motores de regulação dos faróis
- 46 (10A) Luzes de estacionamento, interruptores de iluminação debaixo do assento, abridores de portas
- 48 (20A) Motor do limpador de pára-brisas
- 49 (15A) Farol de imersão esquerdo
- 50 (15A) Farol de imersão frontal, direita
- 51 (10A) Compressor de ar condicionado
- 55 (15A) Janela traseira aquecida
- 56 (15A) Janela traseira aquecida
- 57 (15A) Bomba de gasolina (CH)
- 58 (10A) Fonte de alimentação para sistemas de transmissão automática (AT)
- 59 (10A) Unidade de controlo de ABS
- 60 (10A) Electricidade adicional
- 61 (20A) Para o terminal B + IPDM, motor de acelerador e relé (para CH)
- 62 (20A) Ao terminal B + IPDM, aos terminais ECM / PW e BATT do bloco ECM ©, terminal de alimentação da bobina de ignição, DPKV, DPRV, válvula EVAP Canister, válvula IVTC
- 63 (10A) sensores de oxigénio
- 64 (10A) Bobinas injectoras, sistema de injecção
- 65 (20A) Luzes de nevoeiro frontal
- R1 – Relé do desembaçador da janela traseira
- R2 – Relé principal da unidade de controlo do motor
- R3 – Relé de feixe de cruzamento (Dipped beam relay)
- R4 – relé de feixe alto
- R5 – Estafeta de arranque
- R6 – Relé de ventilador do sistema de arrefecimento do motor 2
- R7 – Relé de ventilador do sistema de arrefecimento do motor 1
- R8 – Relé de ventilador do sistema de arrefecimento do motor 3
- R9 – Relé de ignição

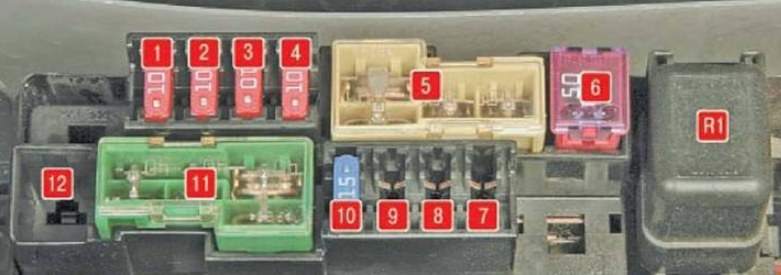

Caixa de fusíveis adicional
Descrição
| 1 | 10A Imobilizador |
| 2 | 10A Assentos aquecidos |
| 3 | Gerador 10A |
| 4 | Sinal sonoro 10A |
| 5 | 60/30/30A Controlador para direcção assistida eléctrica, janelas de lava-faróis, sistema ABS |
| 6 | 50A Elevadores de vidro accionados electricamente |
| 7 | reserva |
| 8 | 15A sistema de injecção diesel |
| 9 | Montagem do acelerador 10A |
| 10 | 15A Unidade principal para sistemas áudio |
| 11 | Sistema ABS 40/40 / 40A. Unidade de controlo da carroçaria eléctrica, sistema de ignição |
| 12 | reserva |
| R1 | Relé de buzina |
Caixa de relé adicional
Localizado no lado direito. É possível instalar 2 relés, por exemplo, o limpa pára-brisas e a luz do dia. Consoante a configuração, podem estar vazias.
Fusíveis no terminal da bateria
Descrição
- 120A Controlador para direcção assistida eléctrica, lavadores de faróis, sistema ABS
- 60A Unidade de controlo do motor, relé do acelerador, relé de janela eléctrica
- 80A Faróis de cruzamento e de máximos
- Imobilizador 80A, aquecimento dos bancos, gerador, sinal sonoro
- ABS 100A, controlador de carroçaria, sistema de ignição, controlador de direcção assistida, lavadores de faróis
