Diagramas de fusíveis e caixas de relé – Honda Passport
Aplica-se a veículos fabricados ao longo dos anos:
1993, 1994, 1995, 1996, 1997.

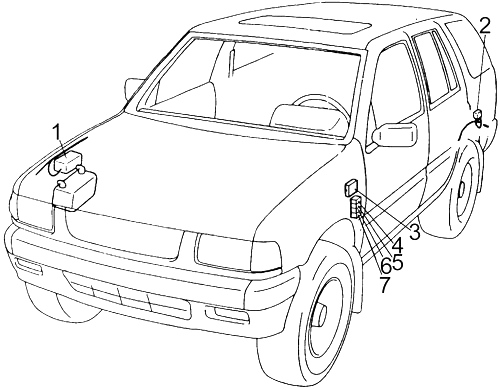

Localização
- Caixa de fusíveis 1
- Relé do limpa pára-brisas traseiro
- Caixa de fusíveis 2
- Relé de desembaciador da janela traseira
- Relé de luz traseira
- Relé de potência da janela
- Relé de mudança ascendente
Caixa de fusíveis do compartimento dos passageiros (’93-‘95,5)
| Número | Amps [A] | Descrição |
| 1 | 10 | Luzes traseiras e luzes de marcação lateral, luzes de estacionamento, luzes de matrícula, luzes de instrumentos |
| 2 | 10 | Stop light, computador ECT (4WD A/T) |
| 3 | 10 | Iluminação interior, luz de arranque, lembrete do cinto de segurança (campainha), controlador ECM (2,6 l) |
| 4 | 25 | Vidro traseiro com desembaçador, fechaduras eléctricas das portas, abertura da janela traseira |
| 5 | 10 | 3,2L: Módulo de controlo de transmissão automática (MTC), luzes de inversão de marcha |
| 20 | 2,6L: Bomba de combustível, sistema de injecção de combustível | |
| 6 | 15 | Lavador de pára-brisas e limpa pára-brisas, desembaciadores de espelhos |
| 7 | 10 | Medidores, indicadores, sinais de mudança de direcção, vidros eléctricos (3,2 l), sensor de velocidade do veículo (VSS) (3,2 l), desembaçador do vidro traseiro (2,6 l) |
| 8 | 10 | Sistema de carregamento, luzes de inversão, sistema de injecção de combustível, cruise control (3,2 l), luzes de travão (3,2 l) |
| 9 | 15 | Bobina de ignição |
| 10 | 10 | Limpador/lavador de pára-brisas traseiro |
| 11 | 10 | 3.2L: Sistema de arranque |
| 10 | 2,6L: Motor de arranque, módulo de controlo do motor (ECM) | |
| 12 | 15 | Isqueiro, rádio, espelhos eléctricos |
| 13 | 20 | Sistema de controlo de travagem antibloqueio da roda traseira |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| Disjuntor | ||
| 18 | 30 | Fornecimento de janelas |

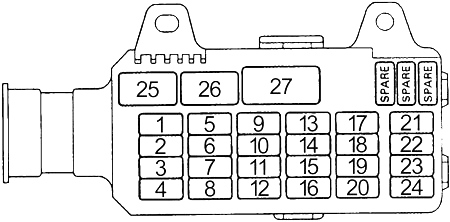

Caixa de fusíveis do compartimento dos passageiros (‘95,5-’97)
| Número | Amps [A] | Descrição |
| 1 | 10 | Arrancador |
| 2 | 20 | ’95: Bomba de combustível |
| 3 | 15 | Gerador, ECM, VSV EGR (3,2 l), caixa de VSV (3,2 l), controlador indicador de mudança (3,2 l), controlos de compressor A/C (’96) |
| 4 | 15 | Bobina de ignição (2.6L), ignição electrónica (3.2L), Power SW (2.6L) |
| 5 | 15 | Luz traseira, controlador de iluminação |
| 6 | 15 | Sistema de segurança |
| 7 | 15 | Medidor, relé de degelo do vidro traseiro, sensor de velocidade do veículo, cinto de segurança – campainha com chave e lembrete de luz, indicador de velocidade, controlador de fecho de mudança |
| 8 | 15 | Sistema de segurança |
| 9 | 10 | Iluminação no armazém, iluminação de cortesia, iluminação de cúpula, iluminação de mapas, cinto de segurança – som de chave e lembrete de luz, som |
| 10 | – | – |
| 11 | 20 | Limpador/lavagem frontal, limpa pára-brisas intermitentes |
| 12 | 10 | Controlo de velocidade de cruzeiro, sistema de mudanças de velocidade em voo |
| 13 | 15 | Luzes de paragem, luz de paragem montada em altura, controlo de cruzeiro, controlador ABS da roda traseira, transmissão automática TCM (3,2 l), bloqueio de mudanças e controlador indicador de mudanças (3,2 l) |
| 14 | 20 | Fechadura da porta com corrente |
| 15 | 15 | Luz de marcha atrás, indicador, pisca-pisca, controlo de cruzeiro (A/T) Relé de janela eléctrico, aquecimento por espelho |
| 16 | 10 | Limpador/lavador de pára-brisas traseiro |
| 17 | 15 | Descongelador da janela traseira, actuador da porta basculante, interruptor do descongelador, sistema de segurança |
| 18 | 15 | Descongelador da janela traseira, actuador da porta basculante, interruptor do descongelador, sistema de segurança |
| 19 | 15 | Áudio, fonte de alimentação do espelho |
| 20 | 15 | Isqueiro |
| 21 | 10 | SRS 1 (airbag) – luz de aviso |
| 22 | 10 | SRS 2 (airbag) – Inflador (condutor e passageiro) |
| 23 | 20 | Controlador ABS traseiro |
| 24 | 10 | ABS |
| LED | ||
| 25 | – | Luz de cúpula |
| 26 | – | Ligeira cortesia de |
| Disjuntor | ||
| 27 | 30 | Fornecimento de janelas |

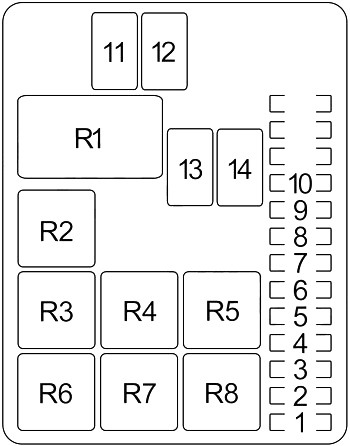

Caixa de fusíveis do compartimento do motor (’93-‘95,5)
| Número | Amps [A] | Descrição |
| 1 | 15 | 2,6 l: ECM, sistema de injecção de combustível |
| 10 | 3.2L: sensor de oxigénio aquecido, sistema de injecção de combustível | |
| 2 | 20 | 2,6L: Bomba de combustível |
| 15 | 3.2L: Bomba de combustível | |
| 3 | 15 | Indicadores de direcção, luzes de advertência de perigo |
| 4 | 10 | Buzina, fechaduras de portas |
| 5 | 10 | Sistema de carregamento, luz de aviso de carregamento |
| 6 | 10 | 2,6 l: sensor de oxigénio aquecido, sistema de injecção de combustível |
| 10 | 3.2L: Sistema de bloqueio A/T | |
| 7 | 20 | Controlo do ventilador de aquecimento/ar condicionado |
| 8 | 10 | Controlo do compressor do ar condicionado |
| 9 | 10 | Farol direito |
| 10 | 10 | Farol esquerdo |
| 11 | 30 | Principal N.º 2 |
| 12 | 30 | A/T: Ventilador do condensador |
| 13 | 30 | 3.2L: Módulo de controlo do motor (ECM) |
| 14 | 60 | Principal N.º 1 |
| Estafeta | ||
| R1 | Limpador de pára-brisas | |
| R2 | Arrancador | |
| R3 | Ar condicionado – Aquecedor | |
| R4 | Carregamento | |
| R5 | Módulo de controlo do motor (ECM) | |
| R6 | Farol | |
| R7 | Compressor A/C | |
| R8 | Bomba de combustível | |

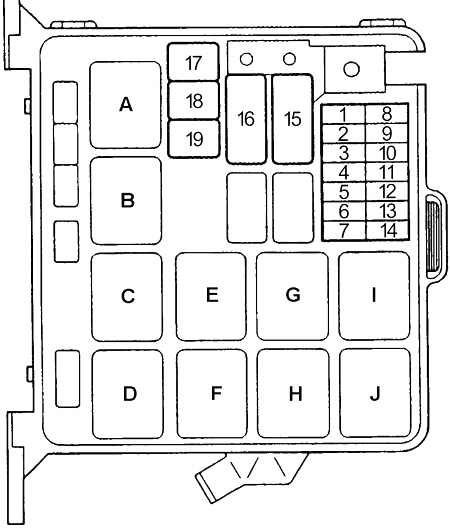

Caixa de fusíveis do compartimento do motor (‘95,5-’97)
| Número | Amps [A] | Descrição |
| 1 | 15 | Luz de advertência, unidade intermitente |
| 2 | 10 | Trompa, conector de ligação de dados (DLC) |
| 3 | – | – |
| 4 | 20 | Motor do ventilador |
| 5 | 10 | Embraiagem do compressor A/C, compressor A/C (3,2 l), controlo rápido de marcha lenta (2,6 l) |
| 6 | 10 | ’95: Luz de aviso de carga |
| 7 | – | – |
| 8 | 10 | Farol – esquerda, luz indicadora de feixe alto |
| 9 | 10 | Farol – à direita |
| 10 | 10 | Sensor O2 (sensor de oxigénio) |
| 20 | ‘3,2L (’96-’97): Sensor O2 (sensor de oxigénio) | |
| 11 | 20 | Bomba de combustível 1 |
| 12 | 15 | ECM, injector de combustível, VSV, EGR (2,6 l), caixa de VSV (2,6 l), válvula solenóide EGR (2,6 l), regulador de potência VSV (2,6 l) |
| 13 | 15 | ’96-’97: Módulo de controlo electrónico de travagem (EBCM) |
| 14 | 20 | 2,6 l: bomba de combustível 2 |
| 14 | 15 | ’96-’97: Unidade hidráulica ABS |
| 15 | 100 | ’95: Distribuição de energia, sistema de carregamento |
| 60 | ’96-’97: Sistema de injecção de combustível, sistema de arranque | |
| 16 | 60 | ’95: Interruptor de chave |
| 100 | ’96-’97: Distribuição de energia, sistema de carregamento | |
| 17 | 30 | ’95: Ventilador do condensador |
| 40 | ’96-’97: ABS | |
| 18 | – | – |
| 19 | 30 | ’96-’97: Ventilador do condensador |
| Estafeta | ||
| A | Destaque | |
| B | 3,2 l: ar condicionado – compressor | |
| C | Tarifa | |
| D | Trompa | |
| E | Thermo | |
| F | Arrancador | |
| G | Aquecedor | |
| H | Módulo de controlo do motor (ECM) | |
| I | Bomba de combustível | |
| J | 3.2L: Ventilador de ar condicionado | |
| Diodo |
||
| Relé de arranque, luz de aviso de carga, porta da escotilha | ||
| Módulo de controlo do motor (ECM) | ||
| Bomba de combustível | ||
