Peugeot 206+ (2009-2012) – diagrama de fusíveis
Ano de produção: 2009, 2010, 2011, 2012

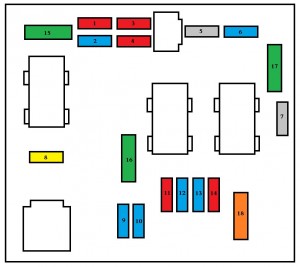

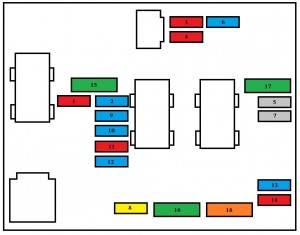

Caixa de fusíveis no compartimento do motor
OU
| Fusível | Intensidade [A] | Função |
| MF1 | 20/50 | Montagem de moto ventilador sem / com ar condicionado |
| MF2 | 20/30 | ABS / ESP |
| MF3 | 20/30 | ABS / ESP |
| MF4 | 70 | Fonte de alimentação BSI |
| MF5 | 70 | Fonte de alimentação BSI |
| MF6 | – | Grátis |
| MF7 | 30 | Fonte de alimentação de ignição |
| MF8 | – | Grátis |
| * Fusíveis “maxi” s “protecção adicional dos circuitos eléctricos”. | ||
| Fusíveis | Actual [A] | Características |
| 1 | 10 | Módulo aquecedor (Diesel) – Sensor de água Diesel – Contactor de luz inversa – Sensor de velocidade do veículo – Medidor de caudal de ar (Diesel). |
| 2 | 15 | Electro-válvula de lata – Bomba de combustível |
| 3 | 10 | Calculadora de motor ABS |
| 4 | 10 | Calculadora do motor |
| 5 | – | Grátis |
| 6 | 15 | Luzes de nevoeiro frontal |
| 7 | – | Grátis |
| 8 | 20 | Relé de montagem do ventilador do motor – Calculadora do motor – Bomba de injecção diesel – Regulador de pressão diesel – Válvula solenóide do motor |
| 9 | 15 | Faróis de faróis baixos à esquerda |
| 10 | 15 | Faróis de feixe baixo à direita |
| 11 | 10 | Faróis de feixe alto à esquerda |
| 12 | 15 | Semáforos à direita |
| 13 | 15 | Sinal sonoro |
| 14 | 10 | Bombas de lavador de pára-brisas |
| 15 | 30 | Aquecedor do módulo de aceleração – Bomba de injecção diesel – Sonda Lambda – Calculadora do motor – Medidor de caudal de ar – Bobina de ignição – Solenóide de administração do motor – Aquecedor diesel – Injectores. |
| 16 | 30 | Relé de bomba de ar |
| 17 | 30 | Velocidade alta e baixa do limpa pára-brisas |
| 18 | 40 | Ventilador de ar condicionado |

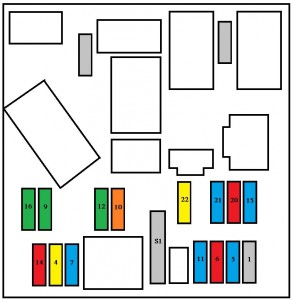

Caixa de fusíveis de painel de instrumentos
| Fusíveis | Intensidade [A] | Características |
| 1 | – | Grátis |
| 4 | 20 | Ecrã – Iluminação do tronco – Radio-player – Interruptores do volante – Gancho de reboque. |
| 5 | – | Grátis |
| 6 | 10 | Nível de líquido de refrigeração – Radio-player |
| 7 | 15 | Aulas de condução de equipamento – Alarme |
| 9 | – | Grátis |
| 10 | 40 | Descongelamento da produção de pára-brisas |
| 11 | 15 | Limpa pára-brisas de produção |
| 12 | 30 | Sob pára-brisas de inverno |
| 14 | 10 | Módulo do motor – Airbags – Interruptores do volante – Sensor de chuva. |
| 15 | 15 | Conjunto de instrumentos – Ecrã multifunções – Ar condicionado – Unidade de cabeça de rádio |
| 16 | 30 | Linha de fecho/desbloqueio de portas e troncos |
| 20 | 10 | Luz de paragem direita |
| 21 | 15 | Luz de paragem esquerda – terceira luz de paragem |
| 22 | 30 | Luz de tecto frontal – tomada de 12 volts. |
| S1 | Transferência | Salta PARC |
