Peugeot 607 (2005) – diagrama da caixa de fusíveis
Ano de produção: 2005.
Fusível de isqueiro (tomada) em Peugeot 607 (2005). é o fusível F9 na caixa de fusíveis no painel de instrumentos.

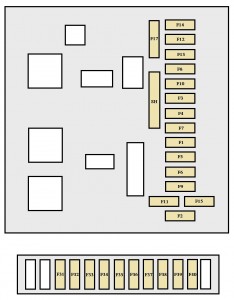

Fusíveis no tablier
| Não. | Amp [A] | Descrição |
| F31 | 5 | Luz de paragem direita |
| F32 | 5 | Luz de paragem esquerda |
| F33 | 5 | Terceiro semáforo |
| F34 | 5 | Fonte de alimentação áudio/telefone |
| F35 | 5 | Unidade de controlo de detecção
Pressão de pneu demasiado baixa; Comutador de CD. |
| F36 | 30 | Relé de assento de passageiro |
| F37 | 30 | Bancos de passageiro aquecidos
e direita traseira. |
| F38 | 30 | Bancos do condutor aquecidos
e traseira esquerda. |
| F39 | 30 | Relé do assento do condutor |
| F40 | 5 | Tomada de diagnóstico |
| Não. | Amp [A] | Descrição |
| F1 | 15 | Bomba de lavagem do pára-brisas frontal i
Sensor de nível de líquido de lavagem. |
| F2 | 30 | Terra bloqueada e encravada |
| F3 | 5 | Airbags |
| F4 | 10 | Interruptor de embreagem;
Interruptor de travagem de dupla função; Conector de diagnóstico; Sensor ESP; Montagem de airbag e pré-tensor; BCP3 relé de ar condicionado; Espelho electrocromático. |
| F5 | 30 | Vidros dianteiros eléctricos e
tejadilho eléctrico. |
| F6 | 30 | Alimentação eléctrica para os vidros eléctricos traseiros |
| F7 | 5 | Interruptor de luz da prancheta;
Iluminação adicional; Luzes de leitura de mapas; Espelho auxiliar. |
| F8 | 20 | Fonte de alimentação de visor multifunções;
Controlo do volante; Sirene de alarme; Caixa de fusíveis adicional de reboque. |
| F9 | 30 | Isqueiros dianteiros e traseiros |
| F10 | 15 | Fonte de alimentação para a unidade de controlo do depósito aditivo |
| F11 | 15 | Controlador de transmissão automática,
interruptor selector automático de posição transmissão; Interruptor de ignição. |
| F12 | 15 | Fonte de alimentação da caixa de fusíveis do reboque;
Kit mãos livres; Relé de assento; Módulo de memória do assento; Sensor de chuva e luminosidade. |
| F13 | 5 | Fonte de alimentação da caixa de fusíveis do motor;
Fonte de alimentação para regulação dos faróis, |
| F14 | 15 | Alimentação eléctrica para a unidade de controlo
assistência ao estacionamento; Interruptor de ajuste dos faróis; Painel de instrumentos, ar condicionado; Airbags e unidade de pré-tensores. |
| F15 | 30 | Fornecimento de energia para fechaduras |
| F17 | 40 | Janela traseira aquecida e
espelhos aquecidos. |

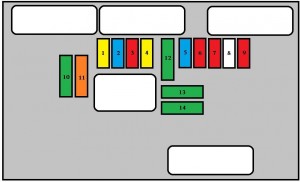

Rastilhos do compartimento do motor
| Não. | Amp [A] | Descrição |
| F1 | 20 | Controlo de estafetas
montagem do ventilador; Unidade de relé de potência unidade de controlo do motor. |
| F2 | 15 | Trompa |
| F3 | 10 | Limpador de pára-brisas
frente e traseira |
| F4 | 20 | Lavador de faróis |
| F5 | 15 | Bomba e válvula de combustível
electromagnético esvaziamento da lata. |
| F6 | 10 | Direcção assistida;
Controlador de Suspensão; Transmissão automática. |
| F7 | 10 | Unidade de controlo do motor;
Unidade de controlo ESP. |
| F8 | 15 | Solenóide de arranque |
| F9 | 10 | Sensor de nível,
aquecedor de cabina (HDI), interruptor. |
| F10 | 30 | Actuadores de controlo de motores
(Bobina de ignição, válvulas solenóides, sensores de oxigénio, unidades de controlo, injectores) |
| F11 | 40 | Relé soprador A/C |
| F12 | 30 | Relé limpador de pára-brisas
pára-brisas. |
| F13 | 40 | Fonte de alimentação integrada
interface do sistema (ignição positiva) |
| F14 | 30 | Bomba de ar (gasolina) |
