Peugeot 807 (2006) – diagrama da caixa de fusíveis
Ano de produção: 2006.
Fusível de isqueiro (tomada) no Peugeot 807 (2006). é o fusível 7 na caixa de fusíveis no painel de instrumentos.

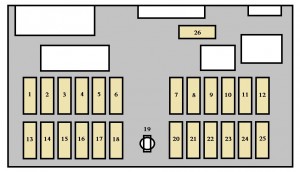

Fusíveis do painel de instrumentos
| Não. | Amp [A] | Descrição |
| 1 | 10 | Luzes traseiras de nevoeiro |
| 2 | 15 | Limpa-vidros traseiro |
| 4 | 15 | Entrega de funções através de
interface do sistema incorporado. |
| 5 | 10 | Luz de paragem esquerda |
| 7 | 20 | Iluminação do escudo solar;
Mais leve; Luz do compartimento de armazenamento inferior para passageiros; Espelho interior electrocromático. |
| 9 | 30 | Ventos eléctricos;
Tejadilho frontal. |
| 10 | 20 | Tomada de diagnóstico;
Tomada de reboque. |
| 11 | 15 | Alerta;
Telemática; Equipamento de áudio; Ecrãs multifuncionais; Comandos do volante; Filtro de partículas. |
| 12 | 10 | Luzes de posição direita;
Luzes de matrícula; Iluminação de ar condicionado; Luzes auxiliares. |
| 14 | 30 | Sistema de fecho central |
| 15 | 30 | Janelas traseiras |
| 16 | 5 | Airbag ECU fornecimento de energia
Através da interface do sistema integrada. |
| 17 | 15 | Luz de travagem direita;
Luz de travagem adicional; Luzes de travão de reboque. |
| 18 | 10 | Fonte de alimentação da tomada de diagnóstico;
Interruptor de travagem e pedal de embraiagem; Fonte de alimentação para a unidade de corte do actuador porta deslizante lateral com motor. |
| 19 | 40 | PARC Sidebar |
| 20 | 10 | Fornecimento de equipamento de áudio por
interface do sistema integrado. |
| 22 | 10 | Luzes de posição esquerda;
Luzes de posição de reboque. |
| 23 | 15 | Sirene de emergência;
Controlador de transmissão automática. |
| 24 | 15 | Alimentação eléctrica para o sistema de assistência ao estacionamento
de trás para a frente através do interface do sistema. |
| 26 | 40 | Janela traseira aquecida |

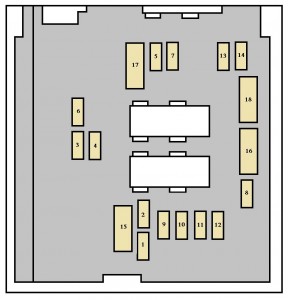

Rastilhos do compartimento do motor
| Não. | Amp [A] | Descrição |
| 1 * | 50 | Unidade ventoinha
(alta velocidade). |
| 2 * | 50 | ABS ECU ou ESP ECU |
| 3 * | 30 | Válvula solenóide não utilizada ou
ESP ou aquecimento auxiliar (Diesel). |
| 4 * | 60 | Sistemas incorporados de interface de alimentação 1 |
| 5 * | 70 | Sistemas incorporados de interface de alimentação 2 |
| 6 * | 30 | Unidade ventoinha (baixa velocidade) |
| 7 * | 40 | Imobilizador electrónico do motor |
| 8 * | 50 | Ventiladores de ar condicionado |
| * Os fusíveis Maxi fornecem fusíveis adicionais
protecção para instalações eléctricas. |
||
| Não. | Amp [A] | Descrição |
| 1 | 10 | Interruptor de luz reversa de transmissão manual;
Faróis de Xénon; Controlo do relé da unidade do ventilador; Nível do líquido de arrefecimento do motor; Aquecedor de óleo ou aquecedor de óleo (Diesel); Sensor de velocidade do veículo ou caudalímetro de ar (Diesel). |
| 2 | 15 | Bomba de combustível;
Válvulas solenóides de recirculação Controlo de gases de escape e de pressão turbo (Diesel). |
| 3 | 10 | ABS ECU ou ESP ECU |
| 4 | 10 | Fornecimento de ignição positiva
caixa de fusíveis do motor. |
| 5 | 10 | Injector de filtro não utilizado ou de partículas (Diesel);
Filtro de partículas ECU (Diesel). |
| 6 | 15 | Faróis de nevoeiro dianteiros |
| 7 | 20 | Bomba de lavagem dos faróis |
| 8 | 20 | Alimentação através da interface de sistemas incorporados;
Controlo do relé da unidade do ventilador (Diesel); Controlo da alta pressão do gasóleo e Válvulas solenóides de recirculação de gases de escape (Diesel). |
| 9 | 15 | Relé de feixe de cruzamento
(O veículo não está equipado apenas com faróis de xenon); Ajuste da altura dos faróis |
| 10 | 15 | Relé de feixe de cruzamento
(O veículo não está equipado apenas com faróis de xenon). |
| 11 | 10 | Luz de condução à esquerda |
| 12 | 10 | Semáforo direito |
| 13 | 15 | Trompa |
| 14 | 10 | Bombas de pára-brisas e lavadoras de vidros traseiros |
| 15 | 30 | Sensor de oxigénio;
Injectores; Bobina de ignição; Lata, válvulas solenóides distribuidor e recirculação de gás de escape (gasolina); ZVálvula solenóide para bomba de injecção (Diesel). |
| 16 | 30 | Bomba de ar ou não utilizada (gasolina) |
| 17 | 30 | Limpadores de pára-brisas |
| 18 | 40 | Ventiladores adicionais |

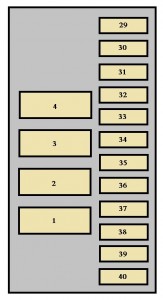

Rastilhos do compartimento da bateria
| Não. | Amp [A] | Descrição |
| 1 * | 40 | Porta lateral corrediça eléctrica direita |
| 2 * | 40 | Porta deslizante eléctrica do lado esquerdo |
| 3 * | – | Não utilizado |
| 40 | Ligação de um reboque | |
| 4 * | 30 | Aquecimento não utilizado ou adicional
(Diesel). |
| 29 | – | Não utilizado |
| 30 | 10 | Farolim de mergulho à direita
(o veículo não está equipado com apenas faróis de xenon). |
| 31 | 10 | Luz de imersão à esquerda
(o veículo não está equipado com apenas faróis de xenon). |
| 32 | 25 | Banco do condutor eléctrico |
| 33 | 25 | Banco de passageiro eléctrico |
| 34 | 20 | Tejadilho de terceira lança |
| 35 | 20 | Tecto de abrir da segunda fila |
| 36 | 10 | Banco de passageiro aquecido |
| 37 | 10 | Banco do condutor aquecido |
| 38 | 15 | Fechadura eléctrica para crianças |
| 39 | 20 | Tomada acessória de 12V na 3ª fila |
| 40 | 20 | Segunda fila de acessórios de 12-volts |
| * Os fusíveis Maxi fornecem fusíveis adicionais
protecção para instalações eléctricas. |
||
