Peugeot 807 (2010-2014) – diagrama da caixa de fusíveis
Ano de produção: 2010, 2011, 2012, 2013, 2014.
Fusível de isqueiro (tomada) no Peugeot 807 (2010-2014). é o fusível 9 na caixa de fusíveis no painel de instrumentos.

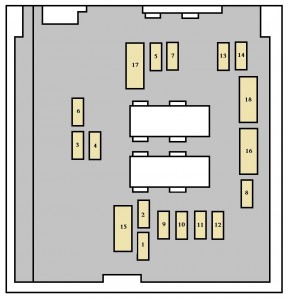

Fusíveis do painel de instrumentos
| Não. | Amp [A] | Descrição |
| 1 | 15 | Limpa pára-brisas traseiro |
| 2 | – | Não utilizado |
| 3 | 5 | Unidade de controlo de airbag |
| 4 | 10 | Sensor do ângulo do volante;
Tomada de diagnóstico; Sensor ESP; Ar condicionado manual; Interruptor de embreagem; Altura do feixe de faróis; Bomba de filtro de partículas; Espelho interior electrocromático. |
| 5 | 30 | Espelhos eléctricos;
Motor da janela do passageiro; Fila do tejadilho 1. |
| 6 | 30 | Fonte de alimentação para vidros eléctricos dianteiros |
| 7 | 5 | Iluminação de cortesia;
Iluminação do porta-luvas; Iluminação de espelho; Iluminação do ecrã de entretenimento (fila 2). |
| 8 | 20 | Ecrã multifunções;
Sirene de alarme; Equipamento de áudio; Trocador de discos compactos; Áudio/telefone; Caixa de fusíveis de reboque; Unidade de controlo de aditivos diesel; Unidade de controlo de detecção Pressão de pneu demasiado baixa; Unidade de controlo do módulo de porta deslizante. |
| 9 | 30 | Isqueiro |
| 10 | 15 | Interruptor do volante;
Caixa de fusíveis de reboque. |
| 11 | 15 | Tomada de diagnóstico;
Interruptor de ignição; Transmissão automática (4 velocidades). |
| 12 | 15 | Módulo de memória do assento do condutor;
Banco de passageiro eléctrico; Controlador de airbag; Controlador de assistência de parques; Botões nas portas de correr laterais; Kit mãos livres; Transmissão automática (6 velocidades). |
| 13 | 5 | Caixa de fusíveis do motor;
Caixa de fusíveis de reboque. |
| 14 | 15 | Sensor de chuva;
Ar condicionado automático; Painel de instrumentos; Tejadilhos de sol; Luz de aviso de odómetro; Controlo telemático. |
| 15 | 30 | Fechadura para passageiros |
| 16 | 30 | Travar as fechaduras |
| 17 | 40 | Janela traseira aquecida |
Rastilhos do compartimento do motor
| Não. | Amp [A] | Descrição |
| 1 * | 50 | Ventiladores de ar condicionado |
| 2 * | 50 | Sistema de travagem (ABS / ESP) |
| 3 * | 30 | Sistema de travagem (ABS / ESP) |
| 4 * | 60 | Alimentação de interface de sistemas incorporados |
| 5 * | 70 | Alimentação de interface de sistemas incorporados |
| 6 * | 30 | Aquecimento adicional (gasóleo) |
| 7 * | 40 | Não utilizado |
| 8 * | 50 | Não utilizado |
| * Os fusíveis Maxi fornecem fusíveis adicionais
protecção para instalações eléctricas. |
||
| Não. | Amp [A] | Descrição |
| 1 | 20 | Controlador do motor;
Sistemas de abastecimento de combustível e ar; Instalação de ventiladores. |
| 2 | 15 | Trompa |
| 3 | 10 | Bomba de lavagem dianteira e traseira |
| 4 | 20 | Bomba de lavagem dos faróis |
| 5 | 15 | Sistema de abastecimento de combustível |
| 6 | 10 | Direcção assistida;
Interruptor do pedal do travão auxiliar; Controlador de transmissão automática; Sensor de fluxo de ar; Corrector automático de feixe Com lâmpadas de xenon. |
| 7 | 10 | Sistema de travagem (ABS / ESP) |
| 8 | 20 | Controlo de arranque |
| 9 | 10 | Unidade de controlo do motor |
| 10 | 30 | Sistemas de abastecimento de combustível e ar;
Sistemas de controlo de emissões. |
| 11 | 40 | Ar condicionado frontal |
| 12 | 30 | Limpadores |
| 13 | 40 | Interface do sistema incorporado |
| 14 | – | Não utilizado |
| 15 | 30 | Controlo da fechadura para crianças |

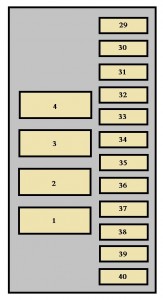

Rastilhos do compartimento da bateria
| Não. | Amp [A] | Descrição |
| 1 * | 40 | Porta eléctrica direita
deslizamento lateral. |
| 2 * | 40 | Portas laterais eléctricas
deslizando para a esquerda. |
| 3 * | – | Não utilizado |
| 4 * | 40 | Caixa de fusíveis de reboque |
| 31 | 5 | Interruptor do travão principal |
| 32 | 25 | Memorização do lugar do condutor |
| 33 | 25 | Recordar o lugar do passageiro |
| 34 | 20 | Tecto de abrir linha 3 |
| 35 | 20 | Tecto de abrir linha 2 |
| 36 | 10 | Banco de passageiro aquecido |
| 37 | 10 | Banco do condutor aquecido |
| 38 | 15 | Faróis de feixe alto
(lâmpada de Xenon). |
| 39 | 20 | Tomada acessória de 12 V linha 3 |
| 40 | 20 | Tomada acessória de 12 V linha 2 |
| * Os fusíveis Maxi fornecem fusíveis adicionais
protecção para instalações eléctricas. |
||
