Peugeot Boxer (2004-2006) – diagrama da caixa de fusíveis
Ano de produção: 2004, 2005, 2006.
Fusível de isqueiro (tomada eléctrica) em Peugeot Boxer (2004-2006). é o fusível 44 na caixa de fusíveis do lado esquerdo do painel de instrumentos.

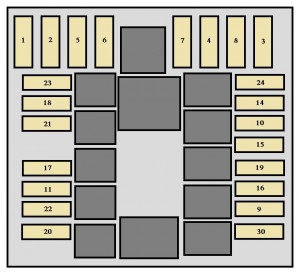

Caixa de fusíveis no compartimento do motor
| Não. | Amp [A] | Descrição |
| 1 * | 60 | 27 caixa de fusíveis
No compartimento de passageiros. |
| 2 * | 50 | Pré-aquecedor;
Resistor de aquecimento (motores de 2,8 litros). |
| 3 * | 30 | Interruptor de arranque |
| 4 * | 50 | Sistema de travagem antibloqueio (ABS) |
| 5 * | 40 | Sistema de ar refrigerado |
| 6 * | 40 | Montagem dos ventiladores (baixa velocidade) |
| 7 * | 40/60 | Montagem dos ventiladores (alta velocidade);
Relé de montagem do ventilador (alta velocidade com ar condicionado). |
| 8 | 30 | Bomba lavadora |
| 9 | 15 | Faróis e faróis de nevoeiro |
| 10 | 15 | Trompa;
Controlo da alavanca do volante. |
| 11 | 15 | Unidade de controlo do motor
(auxiliar). |
| 14 | 10 | Farolim de mergulho à direita |
| 15 | 10 | Farolim de imersão à esquerda |
| 16 | 7,5 | Fornecimento da unidade de controlo do motor;
Transponder. |
| 17 | 10 | Unidade de controlo do motor
(básico). |
| 18 | 7,5 | Unidade de controlo do motor;
Transponder |
| 19 | 7,5 | Compressor A/C |
| 20 | 30 | PTC |
| 21 | 15 | Bomba de combustível |
| 22 | 20 | Unidade de controlo do motor
(básico). |
| 23 | 10 | Transmissão automática |
| 24 | 15 | Transmissão automática –
Operação LPG/CNG. |
| 30 | 15 | Semáforos à esquerda e à direita |
| * Os fusíveis Maxi fornecem fusíveis adicionais
protecção para instalações eléctricas. |
||
Fusíveis no tablier

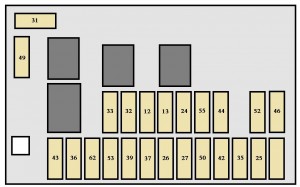

Caixa de fusíveis do lado esquerdo
| Não. | Amp [A] | Descrição |
| 12 | 5 | Luzes de posição direita
frente e traseira. |
| 13 | 5 | Luzes de posição
Frente e traseira esquerda. |
| 24 | 5 | Iluminação de encosto
matrícula e reboque; Luz de advertência luzes laterais; Alavanca de luz. |
| 25 | 7,5 | Equipamento de áudio |
| 26 | 7,5 | Stoplights |
| 27 | 7,5 | Espelhos eléctricos;
Controlo de velocidade de cruzeiro; Telefone; Cronotacógrafo; Piloto; Alarme. |
| 31 | 10 | Luzes de inversão de marcha atrás;
Relé frontal luzes de nevoeiro; Relé de ar condicionado; Estafeta para espelhos aquecidos; Relé de aquecimento da janela traseira; Tomada de 12 volts. |
| 32 | 15 | Equipamento de áudio |
| 33 | 7,5 | Luz de nevoeiro traseiro |
| 35 | 7,5 | ABI – Controlo eléctrico de janelas |
| 36 | – | Não utilizado |
| 37 | 10 | Painel de instrumentos |
| 39 | 10 | Iluminação interior;
Tomada de diagnóstico EOBD. |
| 42 | 7,5 | ABS |
| 43 | 20 | Bomba lavadora |
| 44 | 15 | Isqueiro |
| 46 | – | Não utilizado |
| 49 | 20 | Bomba de lavagem dos faróis |
| 50 | 7,5 | Airbags |
| 51 | 10 | PCS (mini-autocarro) |
| 52 | 20 | Tomada de alimentação frontal |
| 53 | 10 | Sinais de viragem;
Luzes de emergência; Painel de instrumentos. |
| 55 | 30 | Ventilador eléctrico
compartimento de passageiros; Painel de controlo Webasto; Aquecimento/ventilação de ar condicionado; Ventilação por aquecimento Webasto; Fornecimento de Webasto. |
| 62 | – | Não utilizado |

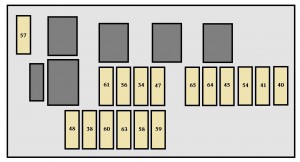

Caixa de fusíveis do lado direito
| Não. | Amp [A] | Descrição |
| 34 | 10 | Cronotacógrafo;
Telefone; Alerta; Piloto; Controlo do ar condicionado. |
| 38 | 20 | Não utilizado |
| 40 | 15 | Pára-brisas traseiro direito aquecido |
| 41 | 10 | Espelhos exteriores aquecidos |
| 45 | 15 | Banco do condutor aquecido |
| 47 | 20 | Pára-brisas eléctrico
porta dianteira esquerda (ABI). |
| 48 | 20 | Pára-brisas eléctrico
porta dianteira direita (ABI). |
| 54 | 15 | Janela traseira esquerda aquecida |
| 56 | 30 | Ar condicionado adicional |
| 57 | 15 | Ventilação adicional de aquecimento |
| 58 | 5 | Temporizador Webasto |
| 59 | 15 | Fornecimento de ar condicionado |
| 60 | 10 | Alarme |
| 61 | 15 | Instalação de Webasto |
| 63 | 20 | Não utilizado |
| 64 | 20 | Tomada de alimentação traseira;
Abertura de admissão (versão em mini-autocarro). |
| 65 | 10 | Tomada para equipamento especial |
