Peugeot Boxer (2013-2014) – diagrama da caixa de fusíveis
Ano de produção: 2013, 2014.
Fusível de isqueiro (tomada eléctrica) em Peugeot Boxer (2013-2014). é o fusível 44 na caixa de fusíveis no painel de instrumentos.

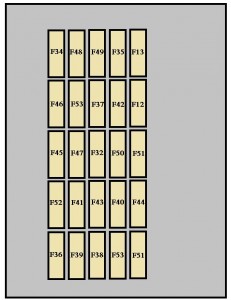

Fusíveis no lado do passageiro do painel de instrumentos
| Não. | Amp [A] | Descrição |
| 12 | 7,5 | Farolim de imersão à direita |
| 13 | 7,5 | Farolim de imersão à esquerda |
| 31 | 7,5 | Alimentação de energia para o relé |
| 32 | 10 | Iluminação de cabina |
| 33 | 15 | Tomada traseira de 12 volts. |
| 34 | – | Não utilizado |
| 35 | 7,5 | Luzes de inversão de marcha atrás;
Sensor de presença de água em combustível diesel. |
| 36 | 15 | Fecho centralizado;
Bateria. |
| 37 | 7,5 | Interruptor de luz de travagem;
Terceiro semáforo; Painel de instrumentos. |
| 38 | 20 | Sistema de fecho central |
| 39 | 10 | Sistema de áudio;
Tomada de diagnóstico; Sirene de alarme; Controlo programável aquecimento auxiliar; Controlo do ar condicionado; Tacógrafo; Bateria. |
| 40 | 15 | Aquecimento:
janela traseira (esquerda); espelho lateral do condutor; |
| 41 | 15 | Aquecimento:
janela traseira (à direita), espelho lateral do passageiro |
| 42 | 7,5 | Controlador e sensor de ABS;
Sensor ASR; Sensor ESP; Interruptor de luz de travagem. |
| 43 | 30 | Motor do limpa pára-brisas |
| 44 | 20 | Mais leve;
Tomada de 12 volts. |
| 45 | 7,5 | Controlo de portas |
| 46 | – | Não utilizado |
| 47 | 20 | Motor da janela do condutor |
| 48 | 20 | Motor do elevador de janela para passageiros |
| 49 | 5 | Sistema de áudio;
Controlos do painel de instrumentos; Elevador de janelas do condutor. |
| 50 | 7,5 | Montagem de airbag e pré-tensor |
| 51 | 7,5 | Tacógrafo;
Controlo de velocidade de cruzeiro; Controlo do ar condicionado. |
| 52 | 7,5 | Alimentação opcional de relé |
| 53 | 7,5 | Painel de instrumentos;
Luz de nevoeiro traseiro. |

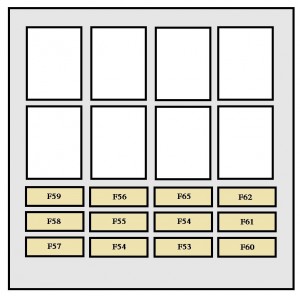

Rastilho do pilar do condutor
| Não. | Amp [A] | Descrição |
| 54 | – | Não utilizado |
| 55 | 15 | Assentos aquecidos |
| 56 | 15 | Tomada de 12-volts do passageiro traseiro |
| 57 | 10 | Aquecimento auxiliar programável |
| 58 | 10 | Luzes laterais laterais |
| 59 | 7,5 | Suspensão pneumática |
| 60 | – | Não utilizado |
| 61 | – | Não utilizado |
| 62 | – | Não utilizado |
| 63 | 10 | Interruptor programável
aquecimento auxiliar. |
| 64 | – | Não utilizado |
| 65 | 30 | Adicional programável
ventilador de aquecimento. |

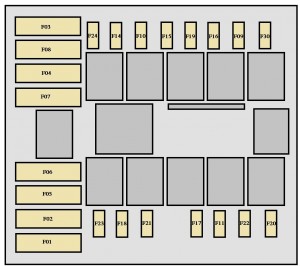

Fusíveis no motor
| Não. | Amp [A] | Descrição |
| 1 | 40 | Fornecimento de bombas de ABS |
| 2 | 50 | Unidade de aquecimento
combustível diesel. |
| 3 | 30 | Ignição |
| 4 | 20 | Aquecimento auxiliar programável |
| 5 | 20 | Ventilação da cabina com
reaquecimento programável. |
| 6 | 40/60 | Velocidade máxima
ventilador de cabina. |
| 7 | 40/50 | Velocidade mínima
ventilador de cabina. |
| 8 | 40 | Montagem do ventilador da cabina |
| 9 | 20 | Bomba lavadora |
| 10 | 15 | Trompa |
| 14 | 7,5 | Semáforo direito |
| 15 | 7,5 | Semáforo do lado esquerdo |
| 20 | 30 | Bomba de lavagem dos faróis |
| 21 | 15 | Abastecimento da bomba de combustível |
| 23 | 30 | Válvulas solenóides ABS |
| 30 | 15 | Faróis de nevoeiro dianteiros |
