Peugeot Expert Tepee (2007) – diagrama da caixa de fusíveis
Ano de produção: 2007.
Fusível de isqueiro (tomada de corrente) em Peugeot Expert Tepee (2007). é o fusível 9 na caixa de fusíveis no painel de instrumentos.
Fusíveis no painel de instrumentos do lado direito
| Não. | Amp [A] | Descrição |
| 1 | 15 | Limpa pára-brisas traseiro |
| 2 | – | Não utilizado |
| 3 | 5 | Unidade de controlo
airbag. |
| 4 | 10 | Sensor do ângulo do volante,
Tomada de diagnóstico; Sensor ESP; Ventilação manual; Interruptor de embreagem; Altura do feixe de faróis; Bomba de filtro de partículas. |
| 5 | 30 | Espelhos eléctricos;
Motor da janela do passageiro. |
| 6 | 30 | Fonte de alimentação para vidros eléctricos dianteiros |
| 7 | 5 | Luzes adicionais e
Luzes do porta-luvas |
| 8 | 20 | Exposição multifuncional;
Sirene de alarme; Equipamento de áudio; Comutador de CD; Áudio/telefone; Caixa de fusíveis de reboque (acessórios). |
| 9 | 10 | Mais leve;
Tomada de acessórios de segunda fila. |
| 10 | 30 | Equalizador de altura de passeio traseiro;
Interruptor do volante; Painel de instrumentos. |
| 11 | 15 | Tomada de diagnóstico;
Interruptor de ignição. |
| 12 | 15 | Kit mãos livres;
Unidade de controlo de airbag; Unidade de controlo assistência ao estacionamento. |
| 13 | 5 | Caixa de fusíveis do motor;
Caixa de fusíveis de reboque. |
| 14 | 15 | Sensor de chuva;
Ventilação traseira; Ar condicionado automático; Painel de instrumentos. |
| 15 | 30 | Travar as fechaduras |
| 16 | – | Não utilizado |
| 17 | 40 | Janela traseira aquecida;
Espelhos aquecidos*. |
| 17 * | 10 * | Apenas espelhos aquecidos |

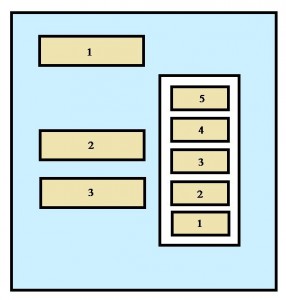

Fusíveis no compartimento de passageiros
| Não. | Amp [A] | Descrição |
| 1 | 30 | Assentos aquecidos |
| 2 | 20 | Terceira fila de tomada de 12-volts |
| 3 | 40/50 | Caixa de fusíveis de reboque
(acessórios). |
| 4 | – | Não utilizado |
| 36 | 15 | Fechaduras de porta com dobradiças |
| 37 | 10 | Fechaduras de porta com dobradiças |
| 38 | 20 | Limpador de portas traseiras com dobradiças |
| 39 | 10 | Ventilação traseira |
| 40 | 5 | Espelhos dobráveis |
Fusíveis debaixo do capô
| Não. | Amp [A] | Descrição |
| 1 | 20 | Controlador do motor;
Sistemas de abastecimento de combustível e ar; Instalação de ventiladores, |
| 2 | 15 | Trompa |
| 3 | 10 | Bomba de lavagem dianteira e traseira |
| 4 | 20 | Bomba de lavagem dos faróis |
| 5 | 15 | Sistema de abastecimento de combustível |
| 6 | 10 | Direcção assistida;
Interruptor adicional do pedal do travão. |
| 7 | 10 | Sistema de travagem (ABS/ESP) |
| 8 | 20 | Controlo de arranque |
| 9 | 10 | Interruptor principal do pedal do travão |
| 10 | 40 | Sistemas de abastecimento de combustível e ar;
Sistemas de controlo de emissões. |
| 11 | 40 | Ventilação frontal |
| 12 | 30 | Limpadores |
| 13 | 40 | Interface do sistema incorporado |
| 14 | 30 | Não utilizado |
