Peugeot Expert VU (2016) – diagrama da caixa de fusíveis
Ano de produção: 2016.
Fusível de isqueiro (tomada) em Peugeot Expert VU (2016). é o rastilho F32 no porta-fusíveis no porta-luvas.
Rastilhos atrás do porta-luvas

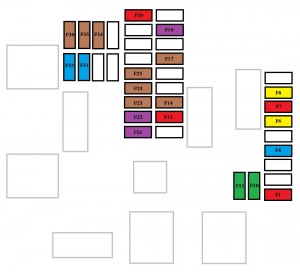

Versão 1 (Eco)
| Não. | Amp [A] | Descrição |
| F1 | 10 | Direcção assistida eléctrica;
Interruptor de embreagem. |
| F4 | 15 | Trompa |
| F5 | 20 | Bomba de lavagem de pára-brisas dianteira/traseira |
| F6 | 20 | Bomba de lavagem de pára-brisas dianteira/traseira |
| F7 | 10 | Tomada acessória traseira de 12-volts. |
| F8 | 20 | Limpa-brisas traseiro simples ou duplo |
| F10 | 30 | Fechaduras externas e internas
frente e traseira |
| F11 | ||
| F13 | 10 | Controlo do ar condicionado frontal;
Controlo do sistema de áudio; Alavanca de mudança de velocidades; Afixação de cabeça para cima. |
| F14 | 5 | Chamadas de emergência e assistência |
| F17 | 5 | Painel de instrumentos |
| F19 | 3 | Comandos montados no volante |
| F21 | 3 | A “abertura sem chave e
arranque do veículo” ou interruptor de ignição. |
| F22 | 3 | Sensor de chuva e sol,
Câmara de detecção multifuncional. |
| F23 | 5 | Cinto de segurança apertado ou
ecrã de visualização desdobrável. |
| F24 | 5 | Ecrã táctil;
Câmara de inversão e sensores de estacionamento. |
| F25 | 5 | Airbags |
| F29 | 20 | Sistema de áudio;
Ecrã táctil; Leitor de CD; Navegação. |
| F31 | 15 | Sistema de áudio (bateria +) |
| F32 | 15 | Saída frontal com 12 volts de acessórios. |
| F34 | 5 | Sistema de monitorização de pontos cegos;
Controlo eléctrico do espelho lateral. |
| F35 | 5 | Bocais de lavagem aquecidos;
Ajuste da altura do feixe de faróis. |
| F36 | 5 | Carregador de lanterna;
Luz do tecto traseiro. |

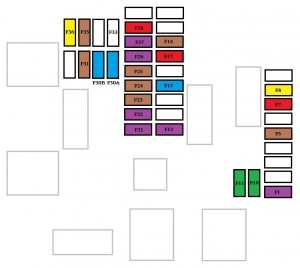

Versão 2 (completa)
| Não. | Amp [A] | Descrição |
| F1 | 3 | A “abertura sem chave e
arranque do veículo” ou interruptor de ignição |
| F5 | 5 | Ecrã táctil, câmara de inversão de marcha atrás e
sensores de estacionamento |
| F7 | 10 | Controlos traseiros do ar condicionado:
Amplificador Hi-Fi. |
| F8 | 20 | Limpador de pára-brisas traseiro simples ou duplo |
| F10 | 30 | Fechaduras frontais/traseiro exterior e interior |
| F11 | ||
| F12 | 3 | Alarme |
| F17 | 10 | Tomada acessória traseira de 12-volts. |
| F18 | 5 | Chamadas de emergência e assistência |
| F21 | 3 | Carregador de lanterna;
Luz do tecto traseiro. |
| F22 | 3 | Luz do porta-luvas;
Luzes de tecto traseiras. |
| F23 | 5 | Sistema de monitorização de pontos cegos:
Controlo eléctrico do espelho lateral. |
| F24 | 5 | Comandos montados no volante |
| F25 | 5 | Ajuste da altura do feixe alto |
| F26 | 3 | Cinto de segurança apertado |
| F27 | 3 | Sensor de chuva e sol.
Câmara de detecção multifuncional. |
| F28 | 10 | Controlo do ar condicionado frontal;
Controlo de rádio; Alavanca de mudança de velocidades; Afixação de cabeça para cima. |
| F30A
ou B |
15 | Sistema de áudio (bateria+) |
| F31 | 5 | Airbags |
| F33 | 15 | Tomada de acessório frontal de 12 volts. |
| F35 | 5 | Painel de instrumentos |
| F36 | 20 | Sistema de áudio;
Ecrã táctil; Leitor de CD; Navegação. |
Rastilhos do compartimento do motor
| Não. | Amp [A] | Descrição |
| F12 | 5 | Bicos de lavagem do pára-brisas aquecidos |
| F14 | 25 | Bomba de lavagem do pára-brisas para vidros dianteiros e traseiros |
| F15 | 5 | Radar frontal e travagem de emergência;
Direcção assistida eléctrica. |
| F17 | 10 | Interface do sistema incorporado |
| F19 | 30 | Motor do limpa pára-brisas frontal |
| F20 | 15 | Bomba de lavagem do pára-brisas para vidros dianteiros e traseiros |
| F21 | 20 | Bomba de lavagem dos faróis |
| F22 | 15 | Trompa |
| F23 | 15 | Semáforo à direita |
| F24 | 15 | Semáforo à esquerda |
