Peugeot Partner VU (2008-2011) – diagrama da caixa de fusíveis
Ano de produção: 2008, 2009, 2010, 2011.
Fusível de isqueiro (tomada de alimentação) em Peugeot Partner VU (2008-2011). é o fusível 9 na caixa de fusíveis no painel de instrumentos.

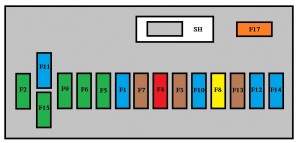

Rastilhos de consola
| Não. | Amp [A] | Descrição |
| 1 | 15 | Limpa pára-brisas traseiro |
| 2 | – | Reserva |
| 3 | 5 | Airbag |
| 4 | 10 | Ar condicionado;
Tomada de diagnóstico; Controlo do espelho; Arnês de faróis. |
| 5 | 30 | Vidros eléctricos |
| 6 | 30 | Castelos |
| 7 | 5 | Luz do tecto traseiro;
Luzes de leitura de mapas frontais; Consola de telhado. |
| 8 | 20 | Equipamento de áudio;
Comutador de CD; Mostrar, Detecção de baixa pressão dos pneus; Alarme e sirene. |
| 9 | 30 | Tomada frontal e traseira de 12 volts |
| 10 | 15 | Coluna central |
| 11 | 15 | Interruptor de ignição de baixa corrente |
| 12 | 15 | Sensor de chuva e luminosidade;
Airbag. |
| 13 | 5 | Painel de instrumentos |
| 14 | 15 | Assistência em Estacionamento;
Controlo automático do ar condicionado; Kit mãos livres. |
| 15 | 30 | Castelos |
| 16 | – | Reserva |
| 17 | 40 | Janela traseira/espelho descongelador |
Fusíveis no compartimento de passageiros
| Não. | Amp [A] | Descrição |
| F1 | – | Reserva |
| F2 | 20 | Assentos aquecidos |
| F3 | – | Reserva |
| F4 | 15 | Estafeta para espelhos dobráveis |
| F5 | 15 | Relé de tomada de unidade de refrigeração |
Reboque / gancho de reboque / construtores de carroçarias / fusíveis de plataforma
| Não. | Amp [A] | Descrição |
| 1 | 15 | Reserva |
| 2 | 15 | Ignição;
Relé de funcionamento do gerador. |
| 3 | 15 | Fonte de alimentação do reboque de 12 volts. |
| 4 | 15 | Fornecimento permanente de modificadores |
| 5 | 40 | Luzes de emergência |

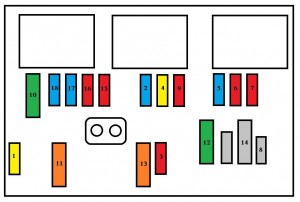

Fusíveis debaixo do capô
| Não. | Amp [A] | Descrição |
| 1 | 20 | Gestão de motores |
| 2 | 15 | Trompa |
| 3 | 10 | Bomba de lavagem dianteira e traseira |
| 4 | 20 | Bomba de lavagem dos faróis |
| 5 | 15 | Componentes do motor |
| 6 | 10 | Sensor do ângulo de direcção, ESP |
| 7 | 10 | Interruptor de travagem, interruptor de embraiagem |
| 8 | 25 | Arrancador |
| 9 | 10 | Motor do farol;
unidade de gestão de parques de estacionamento. |
| 10 | 30 | Componentes do motor |
| 11 | 40 | Reserva |
| 12 | 30 | Limpadores |
| 13 | 40 | Interface do sistema incorporado |
| 14 | 30 | Bomba |
| 15 | 10 | Semáforo à direita |
| 16 | 10 | Semáforo à esquerda |
| 17 | 15 | Farolim de mergulho à direita |
| 18 | 15 | Farolim de imersão à esquerda |
