Peugeot RCZ (2009-2010) – diagrama da caixa de fusíveis
Ano de produção: 2009, 2010.
Fusível de isqueiro (tomada) em Peugeot RCZ (2009-2010). é o fusível F9 na caixa de fusíveis no painel de instrumentos.
Fusíveis no tablier
O porta-fusíveis encontra-se na parte inferior do painel de instrumentos (lado esquerdo, dentro do porta-luvas). É composto por duas caixas.

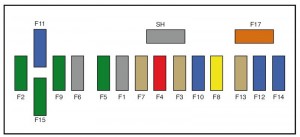

Caixa 1
| Não. | Amp [A] | Descrição |
| F1 | – | Não utilizado |
| F2 | 30 | Terra bloqueada e encravada |
| F3 | 5 | Unidade de controlo
airbags, capota activa e tensores. |
| F4 | 10 | Interruptor de pedal de embraiagem;
Espelho retrovisor electrocromático; Transmissão automática; Unidade de comutação e segurança. |
| F5 | 30 | Vidros eléctricos de um só toque;
Espelhos dobráveis de potência. |
| F6 | – | Não utilizado |
| F7 | 5 | Luzes de tecto dianteiras e traseiras;
Luzes de leitura de mapas; Iluminação da pala solar; Iluminação para o prático compartimento de armazenamento. |
| F8 | 20 | Equipamento de áudio;
Áudio/telefone; Ecrã multifunções; Detecção de baixa pressão dos pneus; Temporizador. |
| F9 | 30 | Tomada de 12 V |
| F10 | 15 | Comandos montados no volante |
| F11 | 15 | Interruptor de ignição de baixa corrente |
| F12 | 15 | Painel de instrumentos;
Ar condicionado; Pmunições para o banco do condutor; Sensor de chuva/sol; Airbags. |
| F13 | 5 | Caixa de fusíveis do motor;
Capota activa. |
| F14 | 15 | Ecrã multifunções;
Luzes de cinto de segurança e airbag do passageiro; Ecrã do painel de instrumentos; Amplificador; Sistema Bluetooth; Unidade de controlo do sensor de estacionamento; Peugeot Connect USB. |
| F15 | 30 | Fechadura e super-fechadura |
| F17 | 40 | Névoa/nebloqueio
Janela traseira e espelhos laterais. |
| SH | – | PARC Sidebar |

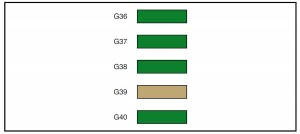

Moldura 2
| Não. | Amp [A] | Descrição |
| G36 | 30 | Amplificador Hi-Fi |
| G37 | 30 | Módulo de memória do assento do passageiro |
| G38 | 30 | Módulo de memória do assento do condutor |
| G39 | 5 | Unidade de memória de iluminação |
| G40 | 30 | Bancos aquecidos para condutor e passageiro |

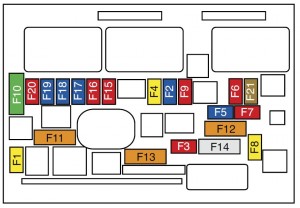

Rastilhos do compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor perto da bateria (lado esquerdo).
| Não. | Amp [A] | Descrição |
| F1 | 20 | Fonte de alimentação do controlador do motor;
Bomba de injecção EGR (Diesel) e válvulas solenóides; Injectores (Diesel). |
| F2 | 15 | Trompa |
| F3 | 10 | Limpador de pára-brisas frontal |
| F4 | 20 | Luzes diurnas permanentes |
| F5 | 15 | Sensor de fluxo de ar;
Bomba de refrigeração; Bomba de óleo; Termóstato; Aquecedor de sopro (gasolina); Válvulas de desvio e EGR (Diesel); Aquecedor a diesel (Diesel). |
| F6 | 10 | Sensor do ângulo do volante;
Unidade de controlo ABS/ESP; Unidade de controlo ESP. |
| F7 | 10 | Controlador de direcção assistida;
Transmissão automática; Sensor do nível do líquido de arrefecimento do motor; Interruptor de travagem de dupla função. |
| F8 | 25 | Controlo de arranque |
| F9 | 10 | Tomada de diagnóstico;
Faróis direccionais; Bomba de filtro de partículas (Diesel). |
| F10 | 30 | Actuadores do controlador do motor
gasolina: bobinas de ignição, válvulas solenóides, injectores, bomba de combustível; Diesel: válvulas solenóides, aquecedores. |
| F11 | 40 | Ventilador de ar condicionado |
| F12 | 40 | Limpa pára-brisas lento/rápido |
| F13 | 40 | Alimentação de interface de sistemas incorporados
(ignição positiva) |
| F14 | – | Não utilizado |
| F15 | 10 | Semáforo à direita |
| F 16 | 10 | Farol de feixe alto do lado esquerdo |
| F17 | 15 | Farolim de imersão à esquerda |
| F18 | 15 | Farolim de mergulho à direita |
| F19 | 15 | Válvula solenóide com controlo de tempo;
Sensores de oxigénio (gasolina); Válvulas solenóides (Diesel). |
| F20 | 10 | Válvulas solenóides de descarga de turbina e
esvaziamento da lata (gasolina); Sensor de fluxo de ar (1,6 l THP 200); Sensor de água Diesel (Diesel). |
| F21 | 5 | Controlo dos ventiladores;
Bomba turbo (gasolina); Motor Valvetronic (1,6 l THP 200). |

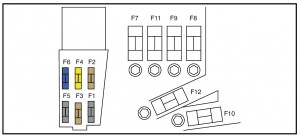

Tabela de mini e midi fusíveis acima da bateria
| Não. | Amp [A] | Descrição |
| F1 | – | Não utilizado |
| F2 | 5 | Interruptor de travão de dupla função |
| F3 | 5 | Unidade de carregamento de bateria |
| F4 | 25 | Válvulas solenóides ABS/ESP |
| F5 | – | Não utilizado |
| F6 | 15 | Transmissão automática |
| F7 * | 80 | Conjunto de electrobomba de direcção assistida |
| F8 * | 60 | Instalação do ventilador |
| F9 * | 70/30 | Pré-aquecedor (Diesel);
Motor eléctrico Valvetronic (1,6 l THP 16V) |
| F10 * | 40 | Montagem de electrobombas ABS/ESP |
| F11 * | 100 | Unidade de comutação e protecção. |
| F12 * | – | Não utilizado |
| * Os fusíveis Midi e maxi fornecem.
protecção adicional para instalações eléctricas. |
||
Tabela de fusíveis no máximo.
| Não. | Amp [A] | Descrição |
| MF1 * | – | Não utilizado |
| MF2 * | 30 | Caixa de fusíveis de reboque |
| MF3 * | 50 | Caixa de fusíveis de painel de instrumentos |
| MF4 * | 80 | Interface do sistema incorporado |
| MF58 | 80 | Interface do sistema incorporado |
| MF6 * | – | Não utilizado |
| MF7 * | 30 | Assentos aquecidos |
| MF8 * | 20 | Lavador de faróis |
| * Os fusíveis Midi e maxi fornecem.
protecção adicional para instalações eléctricas |
||
