Diagramas de fusíveis e caixas de relé – Renault Arkana
Aplica-se a veículos fabricados ao longo dos anos:
2021, 2022.
Caixas de fusíveis
Se algum aparelho eléctrico falhar, verificar os fusíveis.

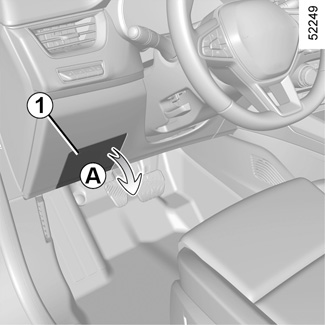

RASTILHOS NA CABINA A
Desatar a aba 1.

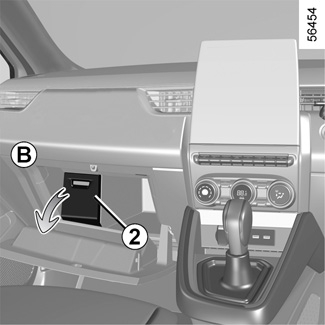

FUSÍVEIS LOCALIZADOS NA CABINA ATRÁS DE UMA ABA NO PRÁTICO COMPARTIMENTO DE ARMAZENAMENTO B
Desatar a aba 2.
Em conformidade com os regulamentos locais ou como precaução, obtenha um conjunto de lâmpadas e fusíveis sobresselentes do seu Parceiro de Marca Autorizado.
Verificar o estado do fusível em questão e substitui-la, se necessário, para um fusível necessariamente de amperagem idêntica.
A utilização de um fusível com uma amperagem superior poderia levar a uma fusão da instalação eléctrica (risco de incêndio) no caso de consumo excessivo de energia pelos consumidores.
|
Número |
Descrição |
||
|---|---|---|---|
 |
Anilhas de pára-brisas
|
||
 |
Tomada de acessórios multimédia, ecrã multimédia
|
||
 |
Tomada de acessórios de frente e de trás
|
||
 |
Sinal de aviso sonoro
|
||
 |
Tomada de gancho de reboque
|
||
 |
Espelhos retrovisores aquecidos
|
||
 |
Lâmpadas de paragem, unidade combinada na cabina
|
||
 |
Módulo combinado na cabine, limpa pára-brisas traseiro, faróis de nevoeiro traseiro
|
||
 |
Indicadores de direcção, luzes de advertência de perigo, terceira luz de paragem
|
||
Para substituir os fusíveis, utilizar as instruções do autocolante de utilização do fusível no porta-luvas.
Alguns fusíveis só devem ser substituídos por um especialista qualificado. Estes rastilhos não estão listados no rótulo.
O utilizador só pode substituir o fusível descrito no rótulo.

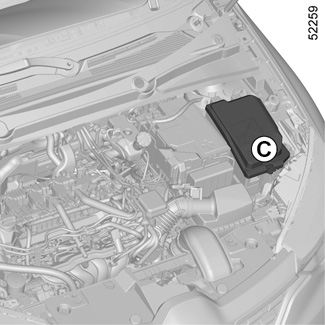

FUSÍVEIS NO COMPARTIMENTO DO MOTOR C
Algumas funções são protegidas por fusíveis localizados no compartimento do motor na caixa C.
No entanto, devido ao acesso limitado a estes fusíveis, aconselhamos a sua substituição por um Parceiro de Marca Autorizado.
