Diagramas de fusíveis e caixas de relé – Renault Captur I
Aplica-se a veículos fabricados ao longo dos anos:
2017.
Compartimento do passageiro

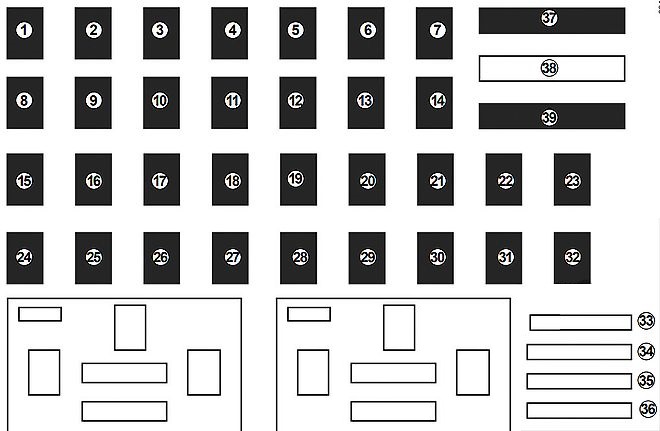

A caixa de fusíveis está localizada atrás da tampa do painel de instrumentos.
| Número | Descrição |
|---|---|
| 1 | Direcção assistida;
Aquecimento dos bancos dianteiros; Rádio. |
| 2 | Injecção;
Luzes diurnas permanentes. |
| 3 | Airbag |
| 4 | Transmissão automática |
| 5 | Passagem de luzes |
| 6 | Luzes de nevoeiro dianteiras;
Luzes laterais; Semáforos. |
| 7 | Trompa |
| 8 | Limpa-vidros traseiro |
| 9 | Farol de feixe alto do lado direito |
| 10 | Feixe de imersão à direita;
Luz diurna direita a funcionar. |
| 11 | Passagem de luz no lado esquerdo |
| 12 | Luzes laterais esquerdas;
Luzes laterais dianteiras direita e esquerda; Luz diurna contínua à esquerda. |
| 13 | Luzes à direita;
Luzes de nevoeiro dianteiras; Luzes traseiras do lado direito e esquerdo. |
| 14 | Limpa-vidros traseiro |
| 15 | Fecho central dos componentes de abertura |
| 16 | Ajuste do feixe de faróis eléctricos;
Injecção. |
| 17 | Luzes diurnas permanentes;
Luzes de travagem. |
| 18 | Ajuste do feixe de faróis eléctricos;
Luzes de travagem. |
| 19 | Espelhos exteriores |
| 20 | ABS;
ESP. |
| 21 | Iluminação interior |
| 22 | Botão ligar/desligar veículo |
| 23 | Rádio |
| 24 | Compartimento do passageiro ECU |
| 25 | Compartimento do passageiro ECU |
| 26 | Acendam as luzes de sinalização |
| 27 | Fecho central dos componentes de abertura |
| 28 | Aquecimento dos bancos dianteiros;
Aquecimento auxiliar; Rádio; Luzes diurnas permanentes; Luzes de travagem; Luzes de inversão de marcha atrás; Ajuste dos faróis; Interruptor de regulação do fluxo luminoso; Bomba lavadora; Limpa pára-brisas; Botões de ligar/desligar de controlo de cruzeiro/limitador de velocidade; Ajuste da distância de estacionamento; Aviso de uso do cinto de segurança; Espelho retrovisor interior; Direcção assistida; Arrancador; Bomba de combustível; Injecção; Transmissão automática – Controlo das regras de turnos; Compartimento do passageiro ECU; Airbag; Gestão de energia. |
| 29 | Mais leve na primeira fila;
Tomada acessória; ECU no compartimento de passageiros; Rádio. |
| 30 | Alarme |
| 31 | Painel de instrumentos |
| 32 | Isqueiro |
| 33 | Luzes traseiras de nevoeiro |
| 34 | Aquecimento dos bancos dianteiros |
| 35 | Descongelador da janela traseira |
| 36 | Gancho de reboque |
| 37 | Limpa pára-brisas |
| 38 | Localização vazia |
| 39 | Limpa pára-brisas |
Compartimento do motor

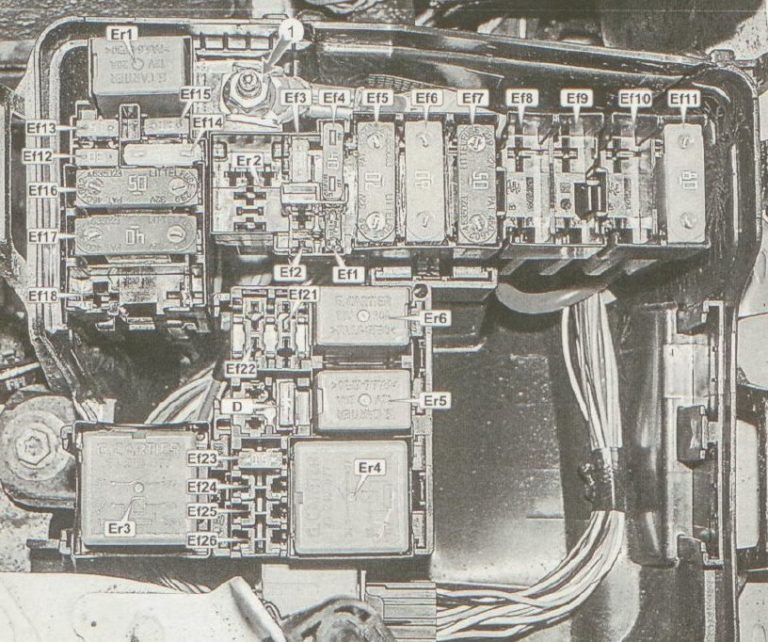

A localização da caixa de fusíveis no motor é mostrada no diagrama.
Descrição
| Ef1 | 7.5A ECM;
Sensor de corrente da bateria. |
| Ef2 | reserva |
| Ef3 | Unidade de controlo de estabilidade ABS/ESP 25A |
| Ef4 | 40A Janela traseira aquecida;
Espelhos exteriores aquecidos; Circuitos de fusíveis F38 e F47 |
| Ef5 | 70A Fusível e caixa de relé no compartimento de passageiros;
Circuitos de fusíveis F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
| Ef6 | 80A Caixa de fusíveis e caixa de relé do compartimento do passageiro |
| Ef7 | Unidade de controlo de estabilidade ABS/ESP 50A |
| Ef8 | reserva |
| Ef9 | 80A aquecedor auxiliar * 1 |
| Ef10 | 40A Para-brisas aquecido, lado direito * 1 |
| Ef11 | 40A Para-brisas aquecido, lado esquerdo * 1 |
| Ef12 | 30A Arrancador * 3 |
| Ef12 | 15A Controlador de Transmissão Automática * 2 |
| Ef13 | 15A Controlador de Transmissão Automática * 3 |
| Ef13 | Iniciador 30A * 2 |
| Ef14 | 25A Gestão de Motores Electrónicos;
Bomba de combustível. |
| Ef15 | 15A relé de embreagem do compressor A/C;
Embraiagem do compressor A/C. |
| Ef16 | 50A Ventilador de Arrefecimento Eléctrico |
| Ef17 | Ventilador de Fluido de Arrefecimento de Transmissão Automática 40A * 3 |
| Ef18 | 80A Bomba de direcção assistida eléctrica |
| Ef19 | reserva |
| Ef20 | reserva |
| Ef21 | reserva |
| Ef22 | reserva |
| Ef23 | 15A Sistema de Gestão de Motores |
| Ef24 | reserva |
| Ef25 | reserva |
| Ef26 | reserva |
* 1 – dependendo da configuração, * 2 – com motor 1.6, * 3 – com motor 2.0.
Estafetas
| Er1 | 20A Estafeta de arranque |
| Er1 | 20A Relé de luz de inversão |
| Er2 | 20A sirene de alarme de relé |
| Er3 | 20/35A Relé de Arranque/ Relé de Ventilador de Refrigerante |
| Er4 | 35A Relé principal do sistema de gestão de motores |
| Er5 | Compressor A/C relé de embreagem solenóide 20A |
| Er6 | 20A relé de bomba de combustível |
