Diagramas de fusíveis e caixas de relé – Renault Megane I
Aplica-se a veículos fabricados ao longo dos anos:
1996, 1997, 1998, 1999, 2000, 2001, 2002 i 2003.

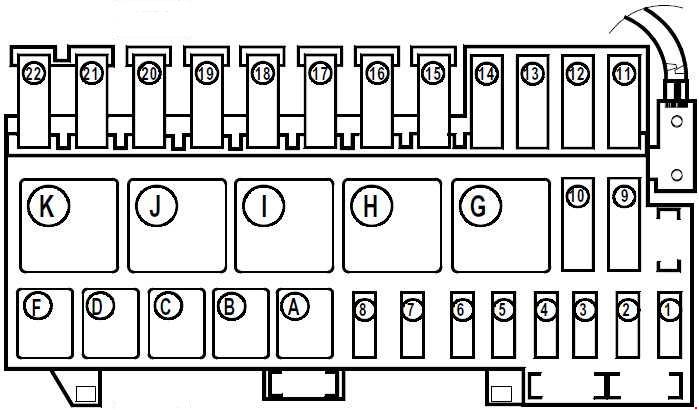

Compartimento do motor
No compartimento do motor, a unidade está localizada no lado esquerdo, ao lado da bateria.
Descrição
| A | Relé de bomba de combustível |
| B | Relé de controlo do motor |
| C | Aquecedor de líquido de refrigeração relé 1 |
| D | Compressor de A/C relé de embreagem solenóide |
| F | Relé de arranque – transmissão automática |
| g | |
| h | |
| i | Aquecedor de líquido de refrigeração relé 2 |
| J | Relé do motor do ventilador de arrefecimento – alta velocidade |
| K | Relé do motor do ventilador de arrefecimento – baixa velocidade |
| 1 | (30A) Motor do ventilador de arrefecimento, aquecedor do filtro de combustível |
| 2 | (30A) Gestão de motores |
| 3 | (7.5A) Ar Condicionado |
| 4 | (3A) Sistema de duplo combustível |
| 5 | (7.5A) Sistema de duplo combustível |
| 6 | (7.5A) Sistema de controlo de transmissão automática, arrancador |
| 7 | (7.5) Airbag, sistema de gestão do motor, aquecedor do filtro de combustível |
| 8 | (7.5A) Sistema de duplo combustível |
| 9 | Díodo de ar condicionado |
| 10 | Díodo de ar condicionado |
| 11 | (70A) Aquecedor de líquido de refrigeração, velas de incandescência |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor do ventilador de arrefecimento – 2ª velocidade, aquecedor do filtro de combustível |
| 15 | |
| 16 | (60A) Sistema de travagem antibloqueio (ABS). |
| 17 | |
| 18 | (60A) Pára-brisas aquecido |
| 19 | (40A) Sistema de ar condicionado |
| 20 | (60A) Módulo de controlo multifuncional 1 |
| 21 | (60A) Fusível / caixa de relés, painel de instrumentos 2 |
| 22 | (60A) Sistema anti-roubo, buzina, interruptor de luz |
Compartimento do passageiro
Localizado no lado esquerdo da barra de direcção, sob a cobertura de protecção.
Descrição
- (25A) Motor de elevação da porta traseira esquerda
- –
- (25A) Motor de elevação da porta traseira direita
- (15A) Limpa/lava vidros traseiros
- (7.5A) Espelhos laterais aquecidos
- (15A) Sistema de áudio, antena eléctrica, espelhos exteriores eléctricos
- (15A) Trompa
- Relé motor do ventilador de arrefecimento, painel de instrumentos
- (5A) Luzes de nevoeiro da retaguarda
- (15A) Luzes de nevoeiro
- (7.5A) Luzes dianteiras do lado esquerdo / luzes traseiras do lado esquerdo
- (10A) Lavadores de faróis
- (7.5A) Luzes dianteiras direita / traseira direita
- –
- –
- (5A) Sistema de travagem antibloqueio (ABS).
- (25A) Motor do elevador do pára-brisas da porta dianteira direita.
- (15A) Sistema de controlo de transmissão automática, relé do motor de elevação do pára-brisas, luzes de travão
- (15A) Módulo de controlo multifunções 1, luzes de marcha-atrás
- –
- –
- (10A) Semáforo (esquerda)
- (25A) Motor do elevador de janelas da porta dianteira esquerda
- (10A) Luz de condução (direita)
- (20A) Ar condicionado, tecto de abrir
- (10A) Conector de alimentação acessório
- (15A) Assentos aquecidos
- (20A) Aquecedor/ar condicionado
- (10A) Passagem de luzes (esquerda)
- (15A) Sistema de áudio, renault megan fase 1 fusível de isqueiro
- (10A) Lâmpada de feixe de cruzamento (direita)
- –
- Jumper – faróis

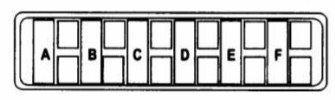

Fila de baixo
Descrição
- A – (15A) Sinais de mudança de direcção / luzes de perigo.
- B – (5A) Unidade de controlo multifunções 1
- C – (20A) Sistema de fecho central
- D – (20A) Limpa pára-brisas
- E – (25A) Janelas eléctricas
- F – (30A) Espelhos laterais aquecidos, janela traseira aquecida

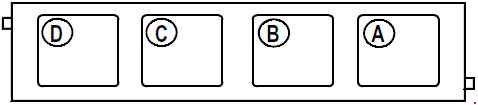

Os seguintes retransmissores podem também ser localizados atrás da caixa de fusíveis:
Descrição
| A | Relé da bomba do lava faróis |
| b | Relé de luz diurna contínua – faróis |
| C | Relé de luz diurna – lâmpada dianteira/traseira |
| D | Relé de iluminação diurna – relé principal |

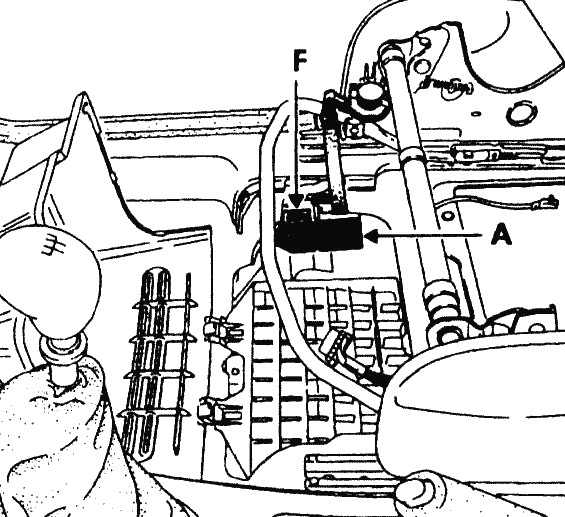

Também é possível colocar fusíveis individuais e componentes de relé debaixo do banco do passageiro: A – conector de alimentação, F – fusíveis.
