Diagramas de fusíveis e caixas de relé – Renault Twingo I
Aplica-se a veículos fabricados ao longo dos anos:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Compartimento do passageiro
Para ter acesso, puxe o compartimento de armazenamento na sua direcção.
Tipo 1
Descrição
- 20A Bloco de Ligação Motor
- 15A Limpador de vidros traseiro, luzes de marcha-atrás, bomba de lavar
- 10A Pretensioners, airbag, imobilizador de motor
- 10A rádio
- 20A Janela traseira aquecida
- Sistema de injecção 20A
- 20A Ventilador de aquecimento/ar condicionado
- 15A luzes de travão
- 15A limpador de pára-brisas
- 10A Luzes traseiras de nevoeiro
- 10A Sistema de travagem antibloqueio – ABS
- 25A Isqueiro, tecto de abrir
- 15A Faróis principais que conduzem os faróis
- 15A Farol de feixe alto direito
- 30A Janelas eléctricas
- 15A Farolim de mergulho esquerdo
- 15A Farol de imersão à direita
- 10A Luzes laterais esquerda
- 10A luzes do lado direito
- Indicadores 25A, luz de nevoeiro traseiro, UCH
- Buzina 10A, imobilizador de motor
- 10A Iluminação interior, tomada de diagnóstico
- 10A Direcção assistida eléctrica
- Não utilizado
- 15A Fechadura de porta eléctrica, espelhos laterais eléctricos
- –
- Redutor sequencial 2A

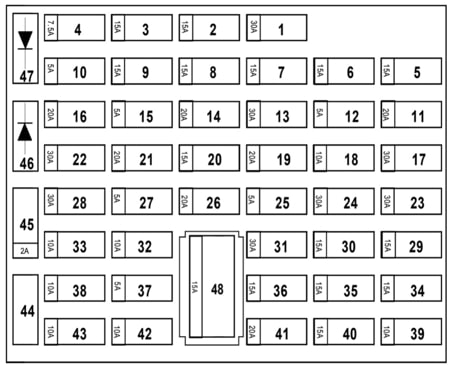

Tipo 2
Descrição
| 1 | Limpadores de pára-brisas / Medidor rotativo |
| 2 | Limpadores de pára-brisas / Medidor rotativo |
| 3 | Direcção assistida |
| 4 | Transmissão sequencial |
| 5 | Limitador de velocidade / luz de travagem |
| 6 | Inverter a luz/controlo do espelho de retrovisor/controlo da buzina/alarme/controlo da distância de estacionamento; |
| 7 | Airbag |
| 8 | Equipamento eléctrico no compartimento de passageiros / painel de instrumentos |
| 9 | Sistema de injecção |
| 10 | ABS / ASR / ESP |
| 11 | Indicadores de direcção/caixa de diagnóstico |
| 12 | Fonte de alimentação / painel de instrumentos |
| 13 | Feixe de cruzamento / Luz de nevoeiro traseiro |
| 14 | Fechadura eléctrica da porta |
| 15 | Luzes de estacionamento / Faróis de nevoeiro dianteiros |
| 16 | Transmissão sequencial |
| 17 | Janela traseira aquecida / Espelhos retrovisores aquecidos |
| 18 | Iluminação interior / Iluminação auxiliar / Aquecimento e ar condicionado / Plataforma giratória. |
| 19 | luzes de estacionamento |
| 20 | Faróis de nevoeiro dianteiros e traseiros |
| 21 | Semáforos / buzina |
| 22 | Semáforos |
| 23 | Vidros eléctricos |
| 24 | Ventilação interna |
| 25 | Luzes de passagem / Luzes de nevoeiro dianteiras e traseiras |
| 26 | Tecto de abrir |
| 27 | Transmissão sequencial |
| 28 | Ventilação interna |
| 29 | Rádio / Equipamento eléctrico de cabina / Ar condicionado / Painel de instrumentos / Assento aquecido |
| 30 | Isqueiro |
| 31 | Vidros eléctricos |
| 32 | Farol de feixe alto, à direita |
| 33 | Farol de feixe alto esquerdo e luz de aviso do painel de instrumentos |
| 34 | Farol de feixe de cruzamento à direita |
| 35 | Farol de imersão à esquerda e luz de aviso do painel de instrumentos |
| 36 | Limpa-vidros traseiro |
| 37 | Espelhos retrovisores aquecidos |
| 38 | Sinal |
| 39 | Luzes traseiras de nevoeiro |
| 40 | Espaço reservado para equipamento adicional |
| 41 | Assentos aquecidos |
| 42 | Luz do lado direito / luz interior do instrumento |
| 43 | Luz do lado esquerdo |
| 44 | Espaço reservado para equipamento adicional |
| 45 | Interruptor da porta do condutor |
| 48 | Rádio / alarme sonoro / visor |
Os componentes de relés são instalados por baixo do painel por detrás deste dispositivo. Por exemplo, o relé de sinal de volta está localizado na área do pedal.
Caixa de relé do compartimento dos passageiros
Este quadro está localizado debaixo do painel de instrumentos ao lado dos pedais.
| Número | Descrição |
| A | Transmissão sequencial |
| B | – |
| C | Arranque da transmissão sequencial |
| D | – |
| E | – |
Caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
| TRANSMISSÃO | ||
| 1 | 50 | Transmissão sequencial |
| 2 | 50 | Montagem dos ventiladores (com ar condicionado) |
| 3 | 25 | Ventilador de velocidade lenta (com ar condicionado) |
| 4 | – | – |
| 5 | 25 | Compressor A/C |
| 6 | 25 | Instalação do ventilador (excepto para ar condicionado) |
| 7 | 25 | Bloqueador de injecção |
| 8 | 25 | Bomba de combustível |
| SEGURANÇA | ||
| 9 | 30 | Transmissão sequencial |
| 10 | – | – |
| 11 | 40 | Ar condicionado |
| 12 | 30 | Sistema anti-roubo |
| 13 | 30 | Direcção assistida eléctrica |
| 14 | 60 | Compartimento do passageiro |
| 15 | 60 | Compartimento do passageiro |
| 16 | 20 | Transmissão sequencial |
| 17 | 30 | Sistema anti-roubo |
| 18 | 10 | Injectores |
| 19 | – | – |
| 20 | 25 | Injectores |
| 21 | 15 | Injectores |
