Diagramas de fusíveis e caixas de relé – Renault Wind Roadster
Aplica-se a veículos fabricados ao longo dos anos:
2010, 2011, 2012, 2013.

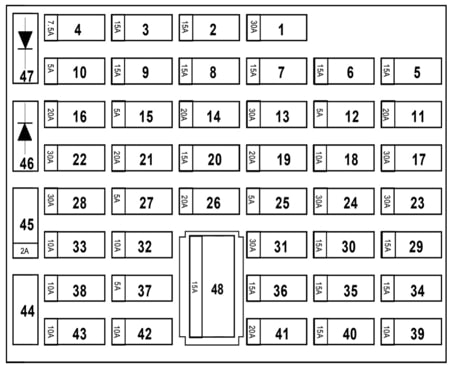

Compartimento do passageiro
Dependendo do veículo, remover a aba (1) ou a aba situada no porta-luvas (2)
Atribuição de fusíveis
| Número | Descrição |
|---|---|
| 1 i 2 | Limpadores de pára-brisas. |
| 3 | Direcção assistida. |
| 4 | Espaço reservado para equipamento adicional. |
| 5 | Luz de travagem;
Limitador de velocidade. |
| 6 | Luzes de inversão de marcha atrás;
Controlo do espelho lateral; Sirene de alarme. |
| 7 | Airbag. |
| 8 | Unidade eléctrica;
Transponder no compartimento de passageiros. |
| 9 | Injecção / bomba de combustível. |
| 10 | ABS/ASR/ESP |
| 11 | Acender as luzes de sinalização;
Tomada de diagnóstico. |
| 12 | Fonte de alimentação / painel de instrumentos. |
| 13 | Passagem de luzes. |
| 14 | Fechadura central da porta |
| 15 | Luzes laterais. |
| 16 | Espaço reservado para equipamento adicional. |
| 17 | Janela traseira aquecida;
Espelhos laterais aquecidos. |
| 18 | Iluminação interior;
Luz de tecto; Ar condicionado automático. |
| 19 | Espaço reservado para equipamento adicional. |
| 20 | Luzes de nevoeiro dianteiras e traseiras. |
| 21 | Semáforos;
Trompa. |
| 22 | Espaço reservado para equipamento adicional. |
| 23 | Vidros eléctricos. |
| 24 | Espaço reservado para equipamento adicional. |
| 25 | Passagem de luzes;
Luz de nevoeiro traseiro. |
| 26 | Tecto de abrir. |
| 27 | Espaço reservado para equipamento adicional. |
| 28 | Ventilação do compartimento de passageiros. |
| 29 | Unidade eléctrica do compartimento do rádio/passageiro. |
| 30 | Ranhura para acessórios. |
| 31 | Espaço reservado para equipamento adicional. |
| 32 | Farol de feixe alto do lado direito. |
| 33 | Farol de feixe alto do lado esquerdo. |
| 34 | Farol de farol baixo do lado direito. |
| 35 | Farol esquerdo de farol baixo. |
| 36 | Espaço reservado para equipamento adicional. |
| 37 | Espelhos laterais aquecidos |
| 38 | Trompa |
| 39 | Luzes traseiras de nevoeiro |
| 40 | Espaço reservado para equipamento adicional. |
| 41 | Assentos aquecidos. |
| 42 | Luz à direita;
Tomada acessória; Controlo de velocidade de cruzeiro; Controlo do limitador de velocidade; Controlo do fecho central;
Controlo das luzes de aviso. |
| 43 | Luz esquerda;
Iluminação da matrícula. |
| 44 | Espaço reservado para equipamento adicional. |
| 45 | Protecção de díodos. |
| 46 | Espaço reservado para equipamento adicional. |
| 47 | Espaço reservado para equipamento adicional. |
| 48 | Rádio. |
