Rover 200 – diagrama da caixa de fusíveis
Ano de fabrico: 1995, 1996, 1997, 1998, 1999.

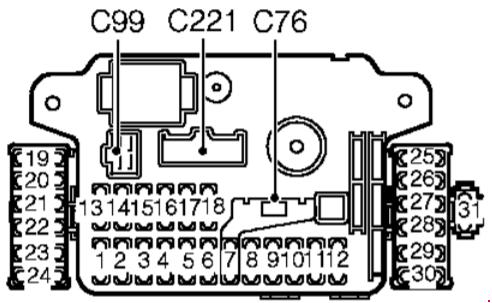

Caixa de fusíveis no compartimento de passageiros
| Não. |
Amps [A] |
Descrição |
| 1 | 10 | Indicadores, dim-dip, instrumentos |
| 2 | 10 | ABS |
| 3 | 10 | Relógio;
Rádio; Iluminação interior. |
| 4 | 15 | Farol – direito principal |
| 5 | 15 | Farol – esquerda principal |
| 6 | 30 | Tecto de abrir |
| 7 | 5 | SRS |
| 8 | 10 | Luz de cauda – esquerda |
| 9 | 10 | Guarda de nevoeiro traseiro/MFU |
| 10 | 10 | Farol – esquerda passou |
| 11 | 10 | Farol – direito passado |
| 12 | 15 | Luz de cauda – direita |
| 13 | 15 | Anilhas e limpadores – frente |
| 14 | 10 | Gestão de motores |
| 15 | 15 | Ventilador de arrefecimento;
Arruela e limpa pára-brisas – traseiro. |
| 16 | 10 | Luzes de inversão de marcha atrás;
Parar a luz. |
| 17 | 10 | Rádio;
Relógio; UGF. |
| 18 | 10 | Espelhos externos;
Motor do aquecedor. |
| 19 | 10 | Ventilador de arrefecimento |
| 20 | 10 | Manivela do motor |
| 21 | 20 | Janela – condutor |
| 22 | 20 | Janela – passageiro |
| 23 | 25 | HRW |
| 24 | 10 | Dim-dip |
| 25 | 10 | Iluminação – para funcionamento diurno |
| 26 | 20 | Branqueamento de energia |
| 27 | 10 | Assento aquecido – passageiro |
| 28 | 10 | Assento aquecido – condutor |
| 29 | 10 | Luzes diurnas permanentes |
| 30 | – | Não utilizado |
| 31 | 20 | Lâmpada de nevoeiro – frente |

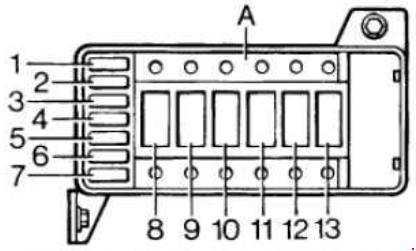

Caixa de fusíveis no compartimento do motor
| Não. |
Amps [A] |
Descrição |
| 1 | 15 | CDL |
| 2 | 15 | Luzes de emergência |
| 3 | 15 | UGF;
Trompa. |
| 4 | 20 | Ventilador do radiador |
| 5 | 15 | Gestão de motores |
| 6 | 20 | Ar condicionado |
| 7 | 20 | Motor do aquecedor |
| 8 | 40 | Interruptor de ignição A |
| 9 | 40 | Interruptor de ignição B |
| 10 | 40 | HRW;
Tecto de abrir; Elevador de pára-brisas. |
| 11 | 40 | Luzes |
| 12 | 40 | Gestão de motores |
| 13 | 80 | Rastilho principal |
Além disso, pode ser instalado um fusível 40A (ABS) no lado esquerdo do compartimento do motor.
