Diagramas de fusíveis e caixas de relé – Seat Exeo
Aplica-se a veículos fabricados ao longo dos anos:
2011, 2012.

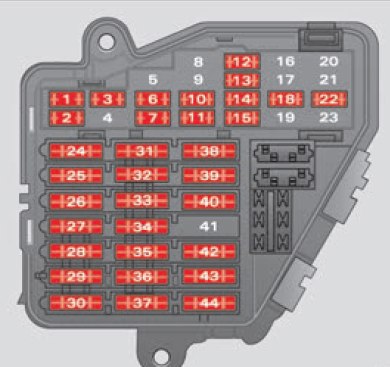

Caixa de fusíveis
Os fusíveis estão localizados no lado esquerdo do painel de instrumentos.
| Número | Descrição | Amps [A] |
| 1 | Ar condicionado | 10 |
| 2 | Candeeiros Legroom | 5 |
| 3 | Bicos de lavagem do pára-brisas aquecidos | 5 |
| 4 | Ventilador do radiador | 5 |
| 5 | Assistência ao estacionamento;
Transmissão automática. |
10 |
| 6 | Ar condicionado (sensor de pureza do ar);
Sensor de pressão. |
5 |
| 7 | Programa de estabilização electrónica (ESP);
Interruptor de luz de travagem; Interruptor de pedal de embraiagem; Sensor do ângulo de direcção. |
10 |
| 8 | Telefone | 5 |
| 9 | Em branco | 15 |
| 10 | Faróis direitos adaptativos | 5 |
| 11 | Desconexão do airbag e do airbag frontal do passageiro | 5 |
| 12 | Tomada de diagnóstico | 10 |
| 13 | Unidade de coluna de direcção | 10 |
| 14 | Stoplights | 10 |
| 15 | Painel de instrumentos | 10 |
| 16 | Vazio | 5 |
| 17 | Monitorização da pressão dos pneus;
Sensor de chuva/luz. |
10 |
| 18 | Faróis adaptativos à esquerda | 5 |
| 19 | Vazio | |
| 20 | Vazio | |
| 21 | Vazio | |
| 22 | Porta do condutor e porta do passageiro da frente | 15 |
| 23 | Porta traseira | 15 |
| 24 | Unidade eléctrica central para equipamento de conforto | 20 |
| 25 | Ventilador de aquecedor | 30 |
| 26 | Aquecedor de janela traseira | 30 |
| 27 | Tomada de alimentação do reboque (unidade de controlo) | 30 |
| 28 | Bomba de combustível;
Bomba auxiliar para gasóleo. |
20 |
| 29 | Vazio | |
| 30 | Telhado deslizante | 20 |
| 31 | Ligação diagnóstica;
Espelho interior anti-ofuscante automático; Inverter a luz; Transmissão automática. |
15 |
| 32 | Tomada de reboque | 15 |
| 33 | Isqueiro | 20 |
| 34 | Aquecedor de sondas Lambda | 5 |
| 35 | Tomada de alimentação na bagageira* | 20 |
| 36 | Sistema de limpador de pára-brisas | 30 |
| 37 | Bomba de lavagem do pára-brisas e sistema de lavagem dos faróis | 30 |
| 38 | Iluminação de arranque;
Alarme. |
15 |
| 39 | Rádio;
Amplificador. |
20 |
| 40 | Trompa | 25 |
| 41 | Tomada de 230 V | 30 |
| 42 | Programa Electrónico de Estabilidade (ESP) | 25 |
| 43 | Gestão de motores | 15 |
| 44 | Aquecimento dos bancos | 35 |
