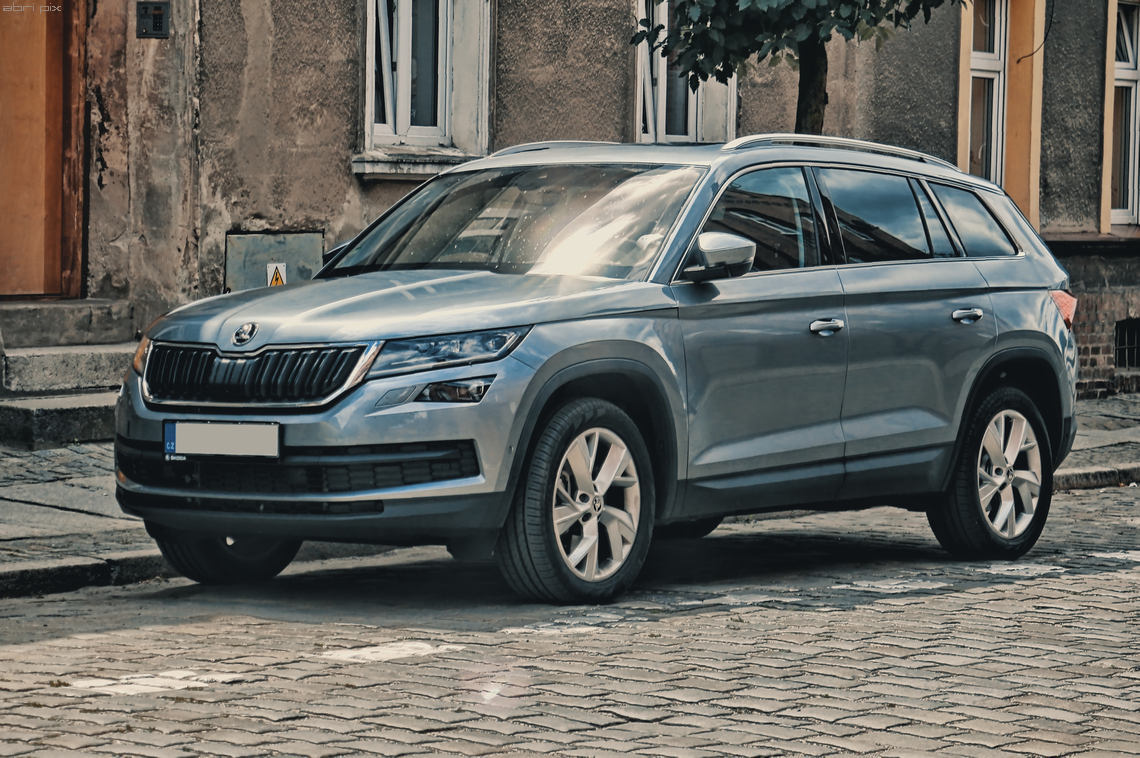

Skoda Kodiaq – diagrama da caixa de fusíveis
Ano de produção: –

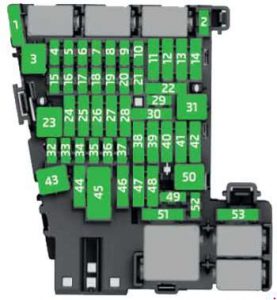

Fusíveis no tablier
| Número | Função |
| 1 | Não atribuído |
| 2 | Não atribuído |
| 3 | Não atribuído |
| 4 | Volante aquecido |
| 5 | Autocarro de dados |
| 6 | Transmissão automática |
| 7 | Ar condicionado, receptor para controlo remoto de aquecimento auxiliar, janela traseira aquecida, pára-brisas aquecido, sistema de ar condicionado traseiro |
| 8 | Interruptor de luz, sensor de chuva, travão de estacionamento, iluminação ambiente, sensor do sistema de alarme, farol |
| 9 | Alavanca de comando sob o volante |
| 10 | Ecrã de informação e entretenimento |
| 11 | Luz – a partir da esquerda |
| 12 | Infotainment, ExBoxM2 (aplica-se à Coreia do Sul) |
| 13 | Pré-tensionador do cinto de segurança esquerdo |
| 14 | Soprador de ar para ar condicionado, aquecimento |
| 15 | Fechadura de direcção eléctrica |
| 16 | Porta USB, conector de diagnóstico, Phonebox |
| 17 | Conjunto de instrumentos, chamada de emergência |
| 18 | Câmara de inversão de marcha atrás |
| 19 | KESSY |
| 20 | SCR |
| 21 | Tracção às quatro rodas |
| 22 | Engate de reboque |
| 23 | Telhado panorâmico deslizante/tecto inclinado |
| 24 | Luz – para a direita |
| 25 | Fecho central – portas dianteiras e traseiras esquerdas, janela eléctrica – espelhos exteriores esquerdos – aquecimento, função de dobragem, regulação da superfície dos espelhos |
| 26 | Assentos dianteiros aquecidos |
| 27 | Iluminação interior |
| 28 | Tomada eléctrica do reboque |
| 29 | Não atribuído |
| 30 | Ajuste do amortecedor de choques |
| 31 | Não atribuído |
| 32 | Park Assist |
| 33 | airbag |
| 34 | Ar condicionado, interruptor de luz de marcha-atrás, espelho de auto-imagem, aquecedor de bancos, travão de estacionamento, interruptor de luz, barra com interruptores, aquecedor auxiliar eléctrico |
| 35 | Conector de diagnóstico, câmara, radar |
| 36 | Faróis de AFS – lado direito. |
| 37 | Faróis de AFS – lado esquerdo. |
| 38 | Tomada eléctrica do reboque |
| 39 | Fecho central – portas dianteiras e traseiras do lado direito, janela eléctrica do lado direito, espelhos exteriores do lado direito – aquecimento, função de dobragem, regulação da área dos espelhos |
| 40 | tomadas de alimentação de 12 V |
| 41 | Tensor do cinto do lado direito |
| 42 | Fecho de tronco, lavadores de faróis, pára-brisas e lavadores de vidros traseiros |
| 43 | Amplificador de música |
| 44 | Tomada eléctrica do reboque |
| 45 | Funcionamento eléctrico do banco do condutor |
| 46 | Tomada eléctrica de 230 Volt |
| 47 | Limpa-vidros traseiro |
| 48 | “Detecção de pontos cegos |
| 49 | Arranque do motor, interruptor do pedal da embraiagem |
| 50 | Abertura da tampa do tronco |
| 51 | Aquecimento dos bancos traseiros |
| 52 | Assentos dianteiros aquecidos |
| 53 | Janela traseira aquecida |

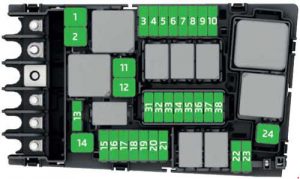

Fusíveis no compartimento do motor
| Número | Função |
| 1 | ESC, travão de estacionamento |
| 2 | ESC |
| 3 | Sistema de controlo do motor |
| 4 | Ventilador do radiador, válvula de controlo da pressão do combustível, aquecimento auxiliar eléctrico, componentes do motor |
| 5 | Ignição, bomba de combustível, sensor do nível e da temperatura do óleo, componentes do motor |
| 6 | Sensor de travagem |
| 7 | Bomba de refrigeração, tampa de escape, componentes do motor |
| 8 | Sonda Lambda |
| 9 | Bomba de refrigeração, ignição, unidade de aquecimento, caudalímetro de ar, componentes do motor |
| 10 | Bomba de combustível |
| 11 | Aquecimento eléctrico adicional, pára-brisas aquecido |
| 12 | Sistema de aquecimento auxiliar eléctrico |
| 13 | Transmissão automática |
| 14 | Não atribuído |
| 15 | Trompa |
| 16 | Ignição |
| 17 | ESC, unidade de controlo do motor, bobina de relé principal |
| 18 | Barramento de dados, módulo de dados da bateria |
| 19 | Limpadores de pára-brisas |
| 20 | Alarme anti-roubo |
| 21 | Não atribuído |
| 22 | Sistema de controlo do motor |
| 23 | Arrancador |
| 24 | Sistema de aquecimento auxiliar eléctrico |
| 31 | Não atribuído |
| 32 | Não atribuído |
| 33 | SCR |
| 34 | Não atribuído |
| 35 | Não atribuído |
| 36 | Não atribuído |
| 37 | Aquecimento suplementar |
| 38 | Não atribuído |
