Skoda Octavia (2007) – diagrama da caixa de fusíveis
Ano de produção: 2007.
Fusível de isqueiro (tomada eléctrica) em Skoda Octavia (2007). é o fusível 24 na caixa de fusíveis no painel de instrumentos.

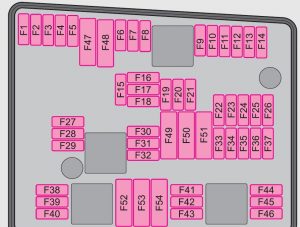

Caixa de fusíveis no compartimento do motor
Versão 1
| Não. | Descrição | Amp [A] |
| F1 | Bomba de ABS | 30 |
| F2 | Válvulas para ABS | 30 |
| F3 | Não atribuído | – |
| F4 | Circuito de medição | 5 |
| F5 | Trompa | 15 |
| F6 | Válvula doseadora de combustível | 15 |
| F7 | Não atribuído | – |
| F8 | Não atribuído | – |
| F9 | Filtro de carbono activado;
Válvula de recirculação de gases de escape, |
10 |
| F10 | Bomba de diagnóstico de fugas | 10 |
| F11 | Sonda Lambda antes do conversor catalítico;
Controlador do motor. |
10 |
| F12 | Sonda Lambda após conversor catalítico | 10 |
| F13 | Controlador de transmissão automática | 15 |
| F14 | Não atribuído | – |
| F15 | Bomba de refrigeração | 10 |
| F 16 | Alavanca do limpa pára-brisas
Limpador de pára-brisas e alavanca de sinal de mudança de direcção. |
5 |
| F17 | Conjunto de instrumentos | 5 |
| F18 | Amplificador de áudio (sistema de som) | 30 |
| F19 | Rádio | 15 |
| F20 | Telefone | 5 |
| F21 | Não atribuído | – |
| F22 | Não atribuído | – |
| F23 | Unidade de controlo do motor | 10 |
| F24 | Unidade de controlo para autocarro CAN | 5 |
| F25 | Não atribuído | – |
| F26 | Não atribuído | – |
| F27 | Não atribuído | – |
| F28 | Unidade de controlo do motor | 25 |
| F29 | Arranque para a bombagem
líquido de refrigeração. |
5 |
| F30 | Unidade de controlo para
aquecimento auxiliar. |
30 |
| F31 | Limpa pára-brisas | 30 |
| F32 | Não atribuído | – |
| F33 | Não atribuído | – |
| F34 | Não atribuído | – |
| F35 | Não atribuído | – |
| F36 | Não atribuído | – |
| F37 | Não atribuído | – |
| F38 | Ventilador do radiador, válvulas | 10 |
| F39 | Interruptor de pedal de embraiagem;
Interruptor do pedal do travão. |
5 |
| F40 | Bobinas de ignição | 20 |
| F41 | Não atribuído | – |
| F42 | Arrancar a bomba de combustível | 5 |
| F43 | Não atribuído | – |
| F44 | Não atribuído | – |
| F45 | Não atribuído | – |
| F46 | Não atribuído | – |
| F47 | Unidade central de controlo,
faróis principais à esquerda. |
30 |
| F48 | Unidade central de controlo,
faróis direitos. |
30 |
| F49 | Fonte de alimentação para o terminal 15
(ignição ligada). |
40 |
| F50 | Não atribuído | – |
| F51 | Não atribuído | – |
| F52 | Relé de potência – terminal X a) | 40 |
| F53 | Acessórios | 50 |
| F54 | Não atribuído | – |
| (a) Para evitar descarregar desnecessariamente a bateria
Ao ligar o motor, os componentes eléctricos deste terminal são automaticamente desactivados. |
||
Versão 2
compartimento do motor (versão 2)
| Não. | Descrição | Amp [A] |
| F1 | Não atribuído | – |
| F2 | Alavanca do limpa pára-brisas
e alavanca do sinal de mudança de direcção. |
5 |
| F3 | Circuito de medição | 5 |
| F4 | Válvulas para ABS | 30 |
| F5 | Controlador de transmissão automática | 15 |
| F6 | Conjunto de instrumentos | 5 |
| F7 | Não atribuído | – |
| F8 | Rádio | 15 |
| F9 | Telefone | 5 |
| F10 | Unidade de controlo do motor,
relé principal. |
5 |
| F11 | Unidade de controlo para
aquecimento auxiliar |
20 |
| F12 | Unidade de controlo para autocarro CAN | 5 |
| F13 | Unidade de controlo do motor | 15 |
| F14 | Ignição | 20 |
| F15 | Sonda Lambda, sensor NOx;
Relé de bomba de combustível. |
15 |
| Sistema de relé de velas de incandescência | 5 | |
| F 16 | Bomba de ABS | 30 |
| F17 | Trompa | 15 |
| F18 | Amplificador para digital
processador de som. |
30 |
| F19 | Limpa pára-brisas | 30 |
| F20 | Não atribuído | 5 |
| F21 | Sonda Lambda | 15 |
| F22 | Interruptor de pedal de embraiagem;
Interruptor do pedal do travão. |
5 |
| F23 | Bomba de ar secundária | 5 |
| Medidor de massa de ar | 10 | |
| Bomba de alta pressão de combustível | 15 | |
| F24 | Filtro de carbono activado;
Válvula de recirculação de gases de escape. |
10 |
| F25 | Sistema de iluminação adequado | 30 |
| F26 | Sistema de iluminação à esquerda | 30 |
| F27 | Bomba de ar secundária | 40 |
| Pré-iluminado | 50 | |
| F28 | Terminal de energia 15;
Arrancador. |
40 |
| F29 | Terminal de energia 30 | 50 |
| F30 | Terminal Xa) | 40 |
| (a) Para evitar descarregar desnecessariamente a bateria
Ao ligar o motor, os componentes eléctricos deste terminal são automaticamente desactivados. |
||

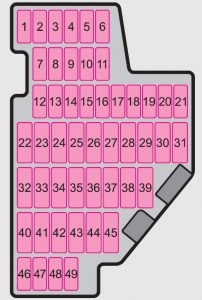

Caixa de fusíveis de painel de instrumentos
Skoda Octavia – fusíveis -.
painel de bordo
| Não. | Descrição | Amp [A] |
| 1 | Tomada de diagnóstico”.
Controlador do motor”. Bomba de combustível eléctrica. |
10 |
| 2 | ABS, unidade de controlo ESP | 5 |
| 3 | Airbag | 5 |
| 4 | Aquecimento;
Ar condicionado; Luzes de inversão de marcha atrás. |
5 |
| 5 | Unidade de controlo para ajustamento
faróis. |
5 |
| 6 | Conjunto de indicadores;
Unidade de controlo automático Transmissão; Unidade de controlo da electromecânica direcção assistida; Assistência ao estacionamento; Embraiagem de Haldex. |
5 |
| 7 | Não atribuído | – |
| 8 | Não atribuído | – |
| 9 | Não atribuído | – |
| 10 | Não atribuído | – |
| 11 | Não atribuído | – |
| 12 | Fechadura de controlo central | 10 |
| 13 | Tomada de diagnóstico;
Interruptor de luz; Luz de travagem. |
10 |
| 14 | Controlador de transmissão automática;
Fecho de alavanca de mudanças. |
5 |
| 15 | Unidade central de controlo –
iluminação interior. |
7,5 |
| 16 | Climatrónico | 10 |
| 17 | Não atribuído | – |
| 18 | Assistência ao estacionamento | 5 |
| 19 | Unidade de controlo para
detecção de reboques. |
5 |
| 20 | Assistente de arranque em subida | 5 |
| 21 | Não atribuído | – |
| 22 | Soprador de ar para Climatronic | 40 |
| 23 | Pára-brisas | 30 |
| 24 | Isqueiro | 25 |
| 25 | Aquecedor de janela traseira | 25 |
| Aquecedor de janelas traseiras,
Aquecimento adicional (Aquecimento e ventilação do parqueamento) |
30 | |
| 26 | Tomada de alimentação no tronco | 20 |
| 27 | Relé de bomba de combustível;
Válvulas de injecção (motor diesel) |
15 |
| 28 | Não atribuído | – |
| 29 | Controlador do motor;
Aquecedor de ventilação do cárter. |
10 |
| 30 | Controlador de transmissão automática | 20 |
| 31 | Bomba de vácuo | 20 |
| 32 | Janela de energia traseira | 30 |
| 33 | Telhado inclinado eléctrico | 25 |
| 34 | Unidade de controlo
funções de conforto. |
20 |
| 35 | Sistema de alarme anti-roubo | 5 |
| 36 | Sistema de limpeza dos faróis | 20 |
| 37 | Aquecimento dos bancos dianteiros | 30 |
| 38 | Bancos traseiros aquecidos | 30 |
| 39 | Não atribuído | – |
| 40 | Soprador de ar para
aquecimento e ar condicionado. |
40 |
| 41 | Limpa-vidros traseiro | 15 |
| 42 | Limpar a bomba da máquina de lavar
pára-brisas. |
15 |
| 43 | Dispositivo de reboque | 15 |
| 44 | Dispositivo de reboque | 20 |
| 45 | Dispositivo de reboque | 15 |
| 46 | Bicos de lavagem do pára-brisas aquecidos
pára-brisas. |
5 |
| 47 | Estacionamento de aquecedor | 5 |
| 48 | Não atribuído | – |
| 49 | Interruptor de luz | 5 |
