Skoda Octavia (2010) – diagrama de fusíveis
Ano de produção: 2010
Caixa de fusíveis no compartimento do motor
Skoda Octavia – fusíveis -.
compartimento do motor (versão 2)
| Número | Descrição | Amps [A] |
| F1 | Não atribuído | – |
| F2 | Controlador de transmissão automática DQ 200 | 30 |
| F3 | Circuito de medição | 5 |
| F4 | Válvulas para ABS | 30/20 |
| F5 | Controlador de transmissão automática | 15 |
| F6 | Conjunto de instrumentos, alavanca do limpa pára-brisas e alavanca do sinal de mudança de direcção | 5 |
| F7 | Terminal de abastecimento 15, arranque | 40 |
| F8 | Rádio | 15 |
| F9 | Telefone | 5 |
| F10 | Unidade de controlo do motor, relé principal | 5/10 |
| F11 | Unidade de controlo para aquecimento auxiliar | 20 |
| F12 | Unidade de controlo para autocarro CAN | 5 |
| F13 | Unidade de controlo do motor | 15/30 |
| F14 | Ignição | 20 |
| F15 | Sonda Lambda, sensor NOx, relé de bomba de combustível | 15 |
| Sistema de relé de velas de incandescência | 5 | |
| F 16 | Unidade de controlo central, farol principal direito, farol traseiro direito | 30 |
| F17 | Trompa | 15 |
| F18 | Amplificador para processador de som digital | 30 |
| F19 | Limpa pára-brisas | 30 |
| F20 | Bomba de água | 10 |
| válvula doseadora de combustível | 20 | |
| F21 | Sonda Lambda | 10/15 |
| Bomba de vácuo | 20 | |
| F22 | Interruptor do pedal da embraiagem, interruptor do pedal do travão | 5 |
| F23 | Bomba de ar secundária | 5 |
| Medidor de massa de ar | 10 | |
| Bomba de alta pressão de combustível | 15 | |
| F24 | Filtro de carbono activado, válvula de recirculação de gases de escape | 10 |
| F25 | Bomba de ABS | 30/40 |
| F26 | Unidade de controlo central, farol principal esquerdo, farol traseiro esquerdo | 30 |
| F27 | Bomba de ar secundária | 40 |
| Pré-iluminado | 50 | |
| F28 | Não atribuído | – |
| F29 | Terminal de energia 30 | 50 |
| F30 | Terminal Xa) | 40 |
| (a) Para evitar descarregar desnecessariamente a bateria ao ligar o motor, os componentes eléctricos deste terminal são automaticamente desligados. | ||

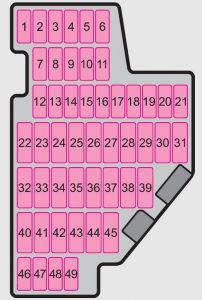

Caixa de fusíveis de painel de instrumentos
painel de bordo
| Número | Descrição | Amps [A] |
| 1 | Tomada de diagnóstico, controlador do motor, bomba de combustível eléctrica | 10 |
| 2 | ABS, unidade de controlo ESP | 5 |
| 3 | Airbag | 5 |
| 4 | Aquecimento, Ar condicionado, Inversão de luzes | 5 |
| 5 | Unidade de controlo para regulação dos faróis | 5 |
| 6 | Grupo de instrumentos, Unidade de controlo de transmissão automática, Unidade de controlo electromecânico de direcção assistida, Assistência ao estacionamento; Embraiagem Haldex | 5 |
| 7 | Não atribuído | – |
| 8 | Não atribuído | – |
| 9 | Não atribuído | – |
| 10 | Não atribuído | – |
| 11 | Não atribuído | – |
| 12 | Fechadura de controlo central | 10 |
| 13 | Tomada de diagnóstico, interruptor de luz | 10 |
| 14 | Controlador automático de transmissão, dispositivo de bloqueio por alavanca de mudanças | 5 |
| 15 | Unidade central de controlo – iluminação interior | 7,5 |
| 16 | Climatrónico | 10 |
| 17 | Não atribuído | – |
| 18 | Não atribuído | – |
| 19 | Unidade de controlo para detecção de reboques | 5 |
| 20 | Não atribuído | – |
| 21 | Luzes de curva à esquerda e à direita | 10 |
| 22 | Soprador de ar para Climatronic | 40 |
| 23 | Pára-brisas | 30 |
| 24 | Isqueiro | 25 |
| 25 | Aquecedor de janela traseira | 25 |
| Aquecimento das janelas traseiras, aquecimento suplementar (aquecimento de estacionamento e ventilação | 30 | |
| 26 | Tomada de alimentação no tronco | 20 |
| 27 | Relé de bomba de combustível, válvulas de injecção (motor diesel) | 15 |
| 28 | Não atribuído | – |
| 29 | Controlador do motor, aquecedor de ventilação do cárter | 10 |
| 30 | Controlador de transmissão automática | 20 |
| 31 | Bomba de vácuo | 20 |
| 32 | Janela de energia traseira | 30 |
| 33 | Telhado inclinado eléctrico | 25 |
| 34 | Unidade de controlo da função de conforto | 20 |
| 35 | Sistema de alarme anti-roubo | 5 |
| 36 | Sistema de limpeza dos faróis | 20 |
| 37 | Aquecimento dos bancos dianteiros | 30 |
| 38 | Bancos traseiros aquecidos | 30 |
| 39 | Não atribuído | – |
| 40 | Ventilador de ar para aquecimento e ar condicionado | 40 |
| 41 | Limpa-vidros traseiro | 15 |
| 42 | Não atribuído | – |
| 43 | Dispositivo de reboque | 15 |
| 44 | Dispositivo de reboque | 20 |
| 45 | Dispositivo de reboque | 15 |
| 46 | Bicos de lavagem do pára-brisas aquecidos | 5 |
| 47 | Estacionamento de aquecedor | 5 |
| 48 | Não atribuído | – |
| 49 | Interruptor de luz | 5 |
