Skoda Octavia (2015) – diagrama da caixa de fusíveis
Ano de produção: 2015

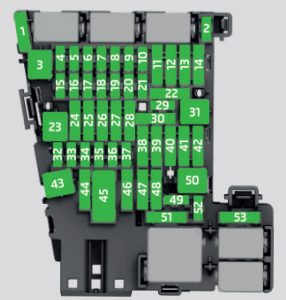

Caixa de fusíveis de painel de instrumentos
painel de bordo
| Número | Descrição |
| 1 | Não atribuído |
| 2 | Não atribuído |
| 3 | Não atribuído |
| 4 | Não atribuído |
| 5 | Unidade de controlo de barramento de dados |
| 6 | Sensor de alarme |
| 7 | Controlador para sistema de ar condicionado, sistema de aquecimento, receptor para controlo remoto do aquecedor de estacionamento, alavanca de mudanças de transmissão automática, relé de aquecimento do vidro traseiro, relé de aquecimento do pára-brisas |
| 8 | Interruptor de luz, sensor de chuva, tomada de diagnóstico |
| 9 | Embraiagem de Haldex |
| 10 | Ecrã táctil |
| 11 | Bancos traseiros aquecidos |
| 12 | Rádio |
| 13 | Tensor de cinto – lado do condutor |
| 14 | Soprador de ar para ar condicionado, aquecimento |
| 15 | Bloqueio do volante eléctrico |
| 16 | Reforço de sinal para o telefone, preparação para a montagem do telefone |
| 17 | Conjunto de instrumentos |
| 18 | Não atribuído |
| 19 | Unidade de controlo KESSY |
| 20 | Alavanca de comando sob o volante |
| 21 | Não atribuído |
| 22 | Engate de reboque – contacto na tomada |
| 23 | Luz – poço |
| 24 | Telhado panorâmico |
| 25 | Controlador para fecho central da porta da frente direita, vidros eléctricos – lado esquerdo |
| 26 | Assentos dianteiros aquecidos |
| 27 | Amplificador de música |
| 28 | Engate de reboque – luz esquerda |
| 29 | Estafeta de GNV |
| 30 | Não atribuído |
| 31 | Farol – esquerda |
| 32 | Assistência ao estacionamento (assistente de estacionamento) |
| 33 | Interruptor de airbag para luzes de perigo |
| 34 | TCS, botão ESC, mostrador de verificação de pneus, sensor de pressão do ar condicionado, interruptor de luz reversa, espelho interior com auto-protecção, botão START-STOP, preparação do telefone, controlo de aquecimento do banco traseiro, sensor de ar condicionado, tomada de corrente de 230 volts, gerador de som desportivo |
| 35 | Farol, ajuste do feixe de faróis, conector de diagnóstico, câmara, radar |
| 36 | Farol direito |
| 37 | Farol esquerdo |
| 38 | Engate de reboque – luz direita |
| 39 | Controlador para fecho central das portas da frente – direita, elevadores de janelas – frente e traseira direita |
| 40 | Tomada de alimentação de 12 V. |
| 41 | Não atribuído |
| 42 | Controlador para fecho central da porta traseira – esquerda, direita, lavador de faróis, limpa pára-brisas |
| 43 | Canópia para lâmpadas de descarga, iluminação interior |
| 44 | Engate de reboque – contacto na tomada |
| 45 | Unidade de controlo para controlo de ajuste de assento |
| 46 | Tomada eléctrica de 230 V. |
| 47 | Limpa-vidros traseiro |
| 48 | Não atribuído |
| 49 | Solenóide de relé de arranque, interruptor do pedal de embraiagem |
| 50 | Abertura da tampa do tronco |
| 51 | Tensor do cinto – lado do passageiro da frente |
| 52 | Não atribuído |
| 53 | Relé de aquecimento da janela traseira |

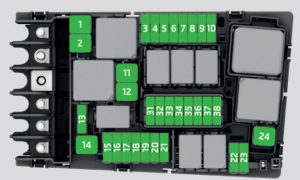

Caixa de fusíveis no compartimento do motor
compartimento do motor
| Número | Descrição |
| 1 | ESC, unidade de controlo de ABS |
| 2 | ESC, unidade de controlo de ABS |
| 3 | Unidade de controlo do motor |
| 4 | Ventilador do radiador, sensor de temperatura do óleo, sensor de volume de ar, válvula de controlo da pressão do combustível, relé aquecedor auxiliar eléctrico |
| 5 | Sistema de ignição bobina de relé, bobina de relé de GNC |
| 6 | Sensor de travagem |
| 7 | Bomba de refrigeração, obturador do radiador |
| 8 | Sonda Lambda |
| 9 | Ignição, unidade de controlo do sistema de aquecimento |
| 10 | Controlador da bomba de combustível, ignição |
| 11 | Aquecimento eléctrico adicional |
| 12 | Aquecimento eléctrico adicional |
| 13 | Controlador de transmissão automática |
| 14 | Não atribuído |
| 15 | Trompa |
| 16 | Ignição, bomba de combustível |
| 17 | Unidade de controlo ABS, ESC, unidade de controlo do motor |
| 18 | Unidade de controlo de barramento de dados |
| 19 | Limpadores |
| 20 | Alarme |
| 21 | Aquecedor de pára-brisas – lado esquerdo |
| 22 | Unidade de controlo do motor |
| 23 | Arrancador |
| 24 | Aquecimento eléctrico adicional |
| 31 | Não atribuído |
| 32 | Não atribuído |
| 33 | Não atribuído |
| 34 | Aquecedor de pára-brisas – à direita |
| 35 | Não atribuído |
| 36 | Não atribuído |
| 37 | Unidade de controlo para aquecimento auxiliar |
| 39 | Não atribuído |
