Smart City Coupe (2002-2007) – diagrama da caixa de fusíveis
Ano de produção: 2002, 2003, 2004, 2005, 2006, 2007.
Fusível de isqueiro (tomada eléctrica) em Smart City Coupe (2002-2007). é o fusível 12 na caixa de fusíveis.

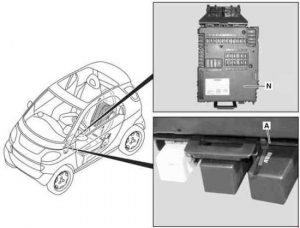

Caixa de fusíveis – localização
N – Caixa de fusíveis
A – Estafeta

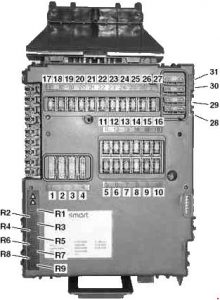

Caixa de fusíveis
| Não. | Descrição | [A] |
| 1 | Arrancador | 25 |
| 2 | Limpador de pára-brisas, bomba de lavagem | 20 |
| 3 | Aquecedor com ventilador Assentos aquecidos, apenas com assentos aquecidos |
20 |
| 4 | Janela eléctrica esquerda / direita | 30 |
| 5 | Feixe de cruzamento, feixe alto, luz de nevoeiro da frente, luz traseira, luz de marcha-atrás | 7,5 |
| 6 | Candeeiro de pé/luz de cauda direita, luz de matrícula Luz marcadora do lado direito, apenas para o Canadá |
7,5 |
| 7 | Luz de pé esquerda / luz de estacionamento traseira Luz marcadora do lado esquerdo, apenas para o Canadá |
7,5 |
| 8 | Relé motor principal, circuito 87/3 | 20 |
| 9 | Relé motor principal, circuito 87/2 | 10 |
| 10 | Relé motor principal, circuito 87/1 | 15 |
| 11 | Conjunto de instrumentos, consola de segurança, conector de ligação de dados Horn, apenas com volante desportivo de couro com sistema de interruptor basculante do volante | 7,5 |
| 12 | Rádio CD, luz interior | 15 |
| 13 | Luz de nevoeiro frontal | 15 |
| 14 | Unidade de controlo ESP | 25 |
| 15 | Motor do ventilador Compressor de ar de carga A/C, apenas com sistema A/C Plus |
15 |
| 16 | Bomba de combustível eléctrica | 10 |
| 17 | Limpa-vidros traseiro (fortwo coupe) | 15 |
| 18 | Unidade de controlo ESP, unidade de controlo de sistemas de segurança | 7,5 |
| 19 | Espelhos exteriores ajustáveis, apenas com espelhos exteriores ajustáveis electricamente e aquecidos | 7,5 |
| 20 | Rádio, conjunto de instrumentos, tacómetro, conector de ligação de dados, comutador de CD com luz reversa | 15 |
| 21 | Tomada interna Isqueiro, apenas com kit de fumador |
15 |
| 22 | Feixe de imersão à direita | 7,5 |
| 23 | Feixe de imersão à esquerda | 7,5 |
| 24 | Semáforo direito | 7,5 |
| 25 | Luz indicadora de feixe alto à esquerda, luz indicadora de feixe alto | 7,5 |
| 26 | Stoplights | 15 |
| 27 | Unidade de controlo electrónico do motor MEG, unidade de controlo do motor EDG | 7,5 |
| 28 | Aquecedor da janela traseira (fortwo coupe), motor do ventilador de arrefecimento | 30 |
| 29 | Suave telhado (fortwo descapotável)
Telhado eléctrico de vidro deslizante (a partir do ano modelo 2005) |
30 |
| 30 | Unidade de controlo electrónico do módulo de alavanca de mudanças | 40 |
| 31 | Trompa, fecho central, abertura da tampa do tronco à distância | 30 |
| R1 | Telhado eléctrico de vidro deslizante (até ao ano 2004 modelo) | 15 |
| R2 | Unidade de controlo multifuncional, apenas para o Canadá | 5 |
| R3 | em branco | – |
| R4 | em branco | – |
| R5 | Unidade de controlo multifuncional, apenas para o Canadá | 15 |
| R6 | em branco | – |
| R7 | em branco | – |
| R8 | Telhado macio (fortwo descapotável) | 25 |
| R9 | Assentos aquecidos | 25 |

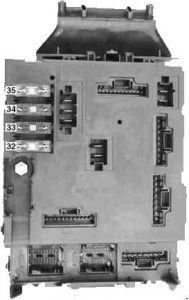

Caixa de fusíveis (traseira)
| Não. | Descrição | [A] |
| 32 | Bomba de injecção de ar secundária (controlo de emissões) | 30 |
| 33 | Interruptor de ignição | 50 |
| 34 | Unidade de controlo ESP (N47-5) | 50 |
| 35 | Unidade de controlo da direcção assistida (N68) | 30 |
Estafeta
| Não. | Estafeta |
| A | Relé de luz nevoeiro |
| B | Controlador de assento aquecido à esquerda |
| C | Controlador para assento aquecido à direita |
