Smart Forfour A453, C453, W453 (2014-2018) – diagrama da caixa de fusíveis
Ano de produção: 2014, 2015, 2016, 2017, 2018.
Fusível de isqueiro (tomada eléctrica) em Smart Forfour A453, C453, W453 (2014-2018). é o fusível 12 na caixa de fusíveis.

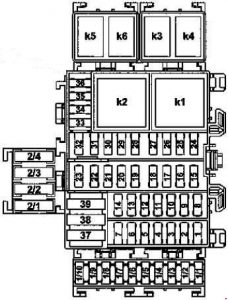

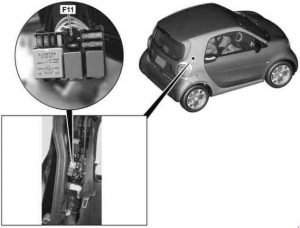

Fusível e módulo de relé no interior do veículo
| Não. | Descrição | [A] |
| 1 | Ligação eléctrica do tejadilho traseiro | 20 |
| 2 | Reserva | – |
| 3 | Reserva | – |
| 4 | Reserva | – |
| 5 | Unidade de controlo SAM do lado do condutor | 25 |
| 6 | Unidade de controlo SAM do lado do condutor | 25 |
| 7 | Unidade de controlo SAM do lado do condutor | 25 |
| 8 | Unidade central de controlo do SAM Rádio Manga do rádio através de conector para o terminal 15 R. |
15 |
| 9 | Reserva | – |
| 10 | Trompa | 15 |
| 11 | Sensor de bateria e unidade de controlo SAM no lado do condutor | 5 |
| 12 | Acendedor de cigarros frontal com iluminação de cinzeiro | 15 |
| 13 | Reserva | – |
| 14 | Transmissão automática protegida por manga de conector para circuito 30 Conector de diagnóstico Aplica-se a veículos eléctricos : Circuito com fusível 30 Bushing conectores Conectores Conector de diagnóstico |
20 |
| 15 | Fonte de alimentação para manga de conector 30 com fusível | 15 |
| 16 | Electrónica de motores protegida por manga de conector para circuito 30 Aplica-se a um veículo eléctrico Fonte de alimentação para bucha de conector com fusível de circuito 30 |
5 |
| 17 | Fonte de alimentação protegida por manga de ligação para circuito 30 | 15 |
| 18 | Interruptor de luz de travagem | 10 |
| 19 | Interruptor de ajuste do espelho externo | 5 |
| 20 | Bobina transponder Unidade electrónica de controlo do programa de estabilidade e interruptor de luz de travagem Protegido por uma manga de ligação para o circuito 30 |
3 |
| 21 | Funções de luz protegidas por manga de ligação para circuito 30 | 10 |
| 22 | Sensor de ângulo Controlo da torção do volante Controlador de transmissão com dupla embraiagem |
5 |
| 23 | Reserva | – |
| 24 | Unidade central de controlo do SAM | 15 |
| 25 | Unidade central de controlo do SAM | 10 |
| 26 | Unidade central de controlo do SAM | 15 |
| 27 | Unidade central de controlo do SAM | 20 |
| 28 | Unidade de controlo SAM do lado do condutor | 10 |
| 29 | Unidade de controlo SAM do lado do condutor | 10 |
| 30 | Interruptor combinado Sirene de alarme Alimentação do circuito de fusíveis 30 Manga do conector (aplicável a veículos eléctricos) |
15 |
| 31 | Agrupamento de instrumentos e instrumentos adicionais | 10 |
| 32 | Reserva | – |
| 33 | Unidade de controlo para sistema de retenção adicional | 5 |
| 34 | Interruptor combinado | 5 |
| 35 | Unidade de controlo de direcção assistida eléctrica | 5 |
| 36 | Unidade central de controlo do SAM | 5 |
| 37 | Unidade de controlo SAM do lado do condutor | 30 |
| 38 | Interruptor de solenóide de alimentação de ar condicionado | 40 |
| 39 | Arrancador através de relé de arranque |
30 |
| Aplica-se a veículos eléctricos : motor do ventilador | 40 | |
| 1/1 | Aplica-se a um veículo eléctrico : Alimentação eléctrica da manga do conector 30 de um veículo eléctrico | 10 |
| 1/2 | Aplica-se a veículos eléctricos : Unidade de controlo da bomba de vácuo do amplificador de travões. Unidade de controlo unidade de controlo de electrónica de potência |
– |
| 1/3 | Reserva | – |
| 1/4 | Unidade de controlo do amplificador do sistema de som | 20 |
| 1/5 | Unidade de controlo de transmissão de dupla embraiagem Aplica-se a veículos eléctricos : Unidade de controlo de accionamento eléctrico |
5 |
| 1/6 | Motor do pára-brisas esquerdo e motor do pára-brisas direito | 25 |
| 1/7 | Espelho exterior esquerdo regulável electricamente e aquecido e espelho exterior direito regulável electricamente e aquecido | 5 |
| 1/8 | Aplica-se a veículos eléctricos : Controlador de aquecimento banco do passageiro da frente. Controlador de aquecimento do banco do condutor |
25 |
| 1/9 | Reserva | – |
| 1/10 | Aplica-se a veículos eléctricos : relé de aquecimento do volante | – |
| 2/1 | Entrega por capota | 20 |
| 2/2 | Entrega de unidades Soft-top | 20 |
| 2/3 | Reserva | – |
| 2/4 | Reserva | – |
| Estafeta | ||
| K1 | Janela traseira aquecida / espelhos retrovisores exteriores retransmissores | |
| K2 | Relé de pára-brisas | |
| K3 | Relé com tecto deslizante | |
| K4 | Relé de farol | |
| K5 | Estafeta de arranque | |
| K6 | Estafetas de retransmissão de trompa de fanfarra | |
| K. | Aplica-se a veículos eléctricos : relé de aquecimento do volante | |

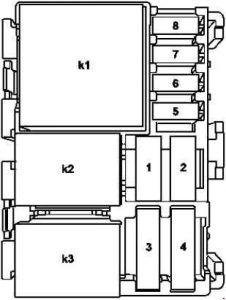

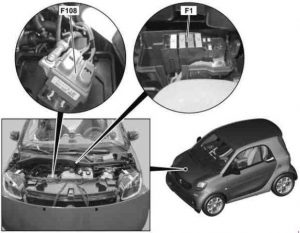

Fusível do motor de combustão interna e módulo de relé (F1)
| Não. | Descrição | [A] |
| 1 | Módulo de relé do motor de combustão interna Aplica-se a veículos eléctricos: Reserva |
Diodo |
| 2 | Válido nos EUA: fornecimento de relé de bomba de vácuo | Diodo |
| Aplica-se a veículos eléctricos: Sensor de reconhecimento do modo de transmissão Unidade de controlo de accionamento eléctrico |
15 | |
| 3 | Bomba de combustível com sensor de nível de enchimento e sensor de temperatura | 20 |
| Aplica-se a veículos eléctricos: Relé de ventilador de motor eléctrico. | 40 | |
| 4 | Fonte de alimentação para manga de conector 30 com fusível | 25 |
| Aplica-se a veículos eléctricos: sistema de refrigeração da bateria relé da bomba de refrigeração | 30 | |
| 5 | Fornecimento de mangas de ligação para o circuito 87 | 15 |
| Aplica-se a veículos eléctricos: bomba de refrigeração do sistema de baterias | 15 | |
| 6 | Relé compressor de refrigerante | 15 |
| Aplica-se a veículos eléctricos: Unidade de controlo do sistema de gestão de baterias. controlo do accionamento eléctrico |
5 | |
| 7 | Fã Através de relé de ventilador |
10 |
| Aplica-se a um veículo eléctrico: Alimentação da manga do conector de alimentação da unidade de controlo da electrónica de potência | 20 | |
| 8 | Unidade de controlo de transmissão de dupla embraiagem | 10 |
| Válido para veículo eléctrico: bucha do conector de alimentação de circuito 87 | 15 | |
| Estafeta |
||
| K1 | Circuito de função motora 87 Relé |
|
| K2 | Estafeta de ventilador | |
| K3 | Bobinas de ignição / relé de arranque da bomba de combustível | |
| K4 | Aplica-se a veículos eléctricos: sistema de refrigeração da bateria relé da bomba de refrigeração | |

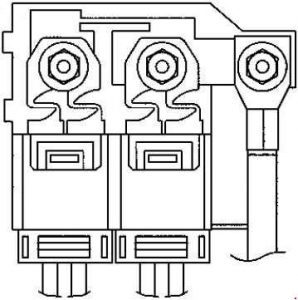

Fusível do terminal de bateria (F108)
| Não. | Descrição | [A] |
| F1 | Fusível eléctrico 3A (F108f3A) e fusível eléctrico 3B (F108f3B)
Refere-se a veículo eléctrico: |
200 |
| F2A | Fusível interno e fonte de alimentação para módulo de relé (F2) Protegido pela manga do conector para o circuito 30 Manga de ligação para circuito 30 |
70 |
| F2B | Unidade de controlo de direcção assistida eléctrica | 60 |
| F3A | Fusível interno e fonte de alimentação para módulo de relé (F2) Interruptor de ignição Fixado por manga de conector para circuito 30 Manga de ligação para circuito 30 |
70 |
| F3B | Unidade electrónica de controlo do programa de estabilidade | 50 |

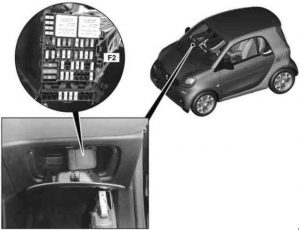

Fusível de energia e módulo de relé
| Não. | Descrição | [A] |
| 1 | Janela traseira aquecida por cima do vidro traseiro aquecido por relé / espelhos retrovisores exteriores | 30 |
| 2 |
Controlador de aquecimento do banco do passageiro da frente Controlador de aquecimento do banco do condutor Aplica-se a um veículo eléctrico: Controlador de bomba de vácuo de reforço de travões |
30 |
| 3 | Fonte de alimentação para a unidade de controlo do Programa Electrónico de Estabilidade. | 25 |
| 4 | Aplica-se a veículos eléctricos: spare fusível eléctrico 1 e fusível eléctrico 2 |
40 |
| Relé com tecto deslizante | 25 | |
| 5 | Alimentação para o fusível e módulo de relé do motor de combustão interna | 60 |
| 6 | Unidade de controlo de transmissão de dupla embraiagem Protegido por uma manga de ligação para o circuito 30 |
50 |
| Aplica-se a veículos eléctricos: Fonte de alimentação do fusível interno do veículo e do módulo de relé | 40 | |
| 7 | Motor ventilador
Estafeta de ventilador |
30 |
| Interruptor solenóide do ventilador Refrigeração do motor de combustão interna ICE |
30 | |
| 8 | Reserva | – |
| 9 | Válido nos EUA: Bomba de injecção de ar secundária Aplica-se a veículos eléctricos: Aquecedor de bateria de alta tensão Relé de sobreaquecedor para bateria de alta voltagem |
60 |
| Estafeta |
||
| K1 | Estafeta de ventilador |
|
