SsangYong Musso – diagrama da caixa de fusíveis
Ano de produção:
Fusível de isqueiro (tomada de alimentação) em Rover 75 é o fusível 5 na caixa de fusíveis.

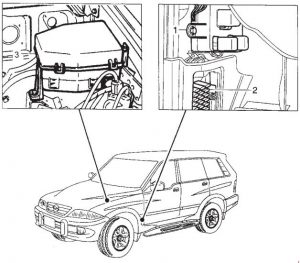

Localização da caixa de fusíveis
- Caixa de relé interna
- Caixa de fusíveis interna
- Fusível do compartimento do motor e caixa de relé

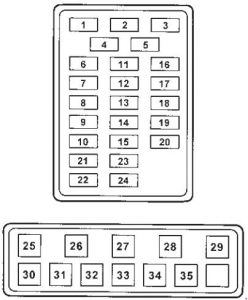

Painel de instrumentos painel de fusíveis
| Não. |
Amps [A] |
Descrição |
| 1 | 15 | ABS, ABD |
| 2 | 20 | Telhado solar |
| 3 | 10 | Airbag |
| 4 | 15 | Áudio, relógio, espelho lateral exterior |
| 5 | 30 | Acendedor de cigarros, tomada eléctrica |
| 6 | 30 | Aquecedor |
| 7 | 15 | Fechadura da porta |
| 8 | 30 | Aquecido na retaguarda |
| 9 | 10 | Som, campainha, carrilhão, relógio |
| 10 | 30 | Janela de poder |
| 11 | 10 | Imobilizador |
| 12 | 20 | T / C |
| 13 | 15 | Candeeiro de interior |
| 14 | 15 | Lâmpada de advertência |
| 15 | 15 | Parar a luz |
| 16 | 15 | Pestaneja de direcção, farol |
| 17 | 10 | Lâmpada de substituição |
| 18 | 15 | Cluster, STICS |
| 19 | 15 | A / T, Diagnóstico |
| 20 | 15 | Relé de protecção contra sobretensão (apenas Gasolina) |
| 21 | 15 | Aquecedor de bancos |
| 22 | 15 | ECS |
| 23 | 15 | Limpador e lavador de pára-brisas frontal |
| 24 | 10 | Limpa e lava-vidros traseiro, ar condicionado |
| Estafetas | ||
| 25 | Limpa pára-brisas frontal | |
| 26 | Luz de aviso ABS | |
| 27 | Unidade Pisca-pisca | |
| 28 | Bomba de combustível (apenas gasolina) | |
| 29 | Fechadura de Turno (A / T) | |
| 30 | Bloqueio e embraiagem neutra | |
| 31 | Telhado solar | |
| 32 | Fechadura A / T ‘B’ (MB A / T) | |
| 33 | Janela de energia | |
| 34 | Luz de nevoeiro traseiro | |
| 35 | ECS | |

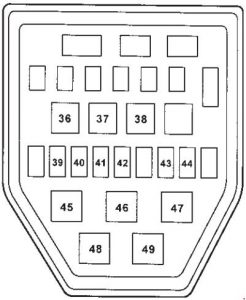

Fusível do compartimento do motor e caixa de relé
| Não. |
Amps [A] |
Descrição |
| 39 | 10 | Candeeiro de cauda |
| 40 | 15 | Farol (LH) |
| 41 | 15 | Farol (RH) |
| 42 | 15 | Luz de nevoeiro frontal |
| 43 | 10 | Trompa |
| 44 | 10 | Compressor |
| Estafetas | ||
| 36 | Compressor (Diesel E / G) Ventilador do condensador (Gasolina E / G). |
|
| 37 | Ventilador do condensador | |
| 38 | Ar condicionado | |
| 45 | Resistor com diodo (gasolina E / G) | |
| 46 | Luz de nevoeiro frontal | |
| 47 | Ventilador do condensador | |
| 48 | Candeeiro de cauda | |
| 49 | Trompa | |
