Diagrama de fusíveis e caixa de relé – Subaru Forester
Aplica-se a veículos novos em anos:
2013, 2014, 2015, 2016.

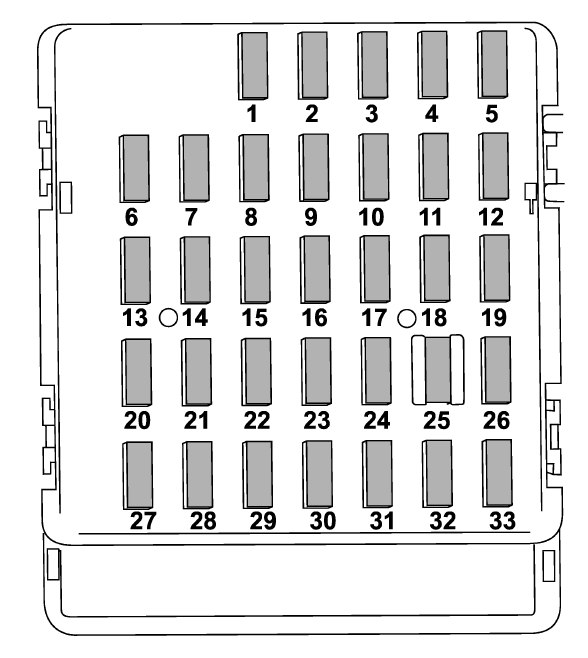

Painel de instrumentos
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 20A | Acoplamento de engate de reboque |
| 2 | Vazio | |
| 3 | 15A | Fecho de portas |
| 4 | 10 A | Relé de descongelação do limpa pára-brisas frontal |
| 5 | 10 A | Medidor combinado |
| 6 | 7,5A | Espelhos retrovisores com controlo remoto, relé de aquecimento dos bancos |
| 7 | 15A | Medidor combinado, Unidade integrada |
| 8 | 15A | Luzes de paragem |
| 9 | 15A | Descongelador de pára-brisas frontal |
| 10 | 7,5A | Fonte de alimentação (bateria) |
| 11 | 7,5A | Ligar o sinal de unidade |
| 12 | 15A | Unidade de controlo da transmissão, unidade de controlo do motor, unidade integrada |
| 13 | 20A | Tomada de alimentação acessória (consola central) |
| 14 | 15A | Luz de estacionamento, luz de cauda, luz de combinação traseira |
| 15 | 10 A | Iluminação da bagagem, unidade de entrada sem chave |
| 16 | 7,5A | Iluminação |
| 17 | 15A | Aquecedores de assento |
| 18 | 10 A | Luz de reserva |
| 19 | 7,5A | Luzes diurnas permanentes |
| 20 | 10 A | Tomada de alimentação acessória (painel de instrumentos) |
| 21 | 7,5A | Estafeta de arranque |
| 22 | 10 A | Ar condicionado, bobina de relé do desembaçador do vidro traseiro |
| 23 | Vazio | |
| 24 | 10 A | Unidade de áudio, sistema de navegação (se equipado) |
| 25 | 15A | Sistema de airbag SRS |
| 26 | 7,5A | Relé de janela de alimentação, relé do ventilador principal do radiador |
| 27 | 15A | Ventiladores |
| 28 | 15A | Ventiladores |
| 29 | 15A | Luzes de nevoeiro |
| 30 | Vazio | |
| 31 | 7,5A | Ar condicionado automático, unidade integrada |
| 32 | 7,5A | Interruptor da embraiagem, unidade de controlo da fechadura de direcção |
| 33 | 7,5A | Unidade de controlo da dinâmica do veículo |

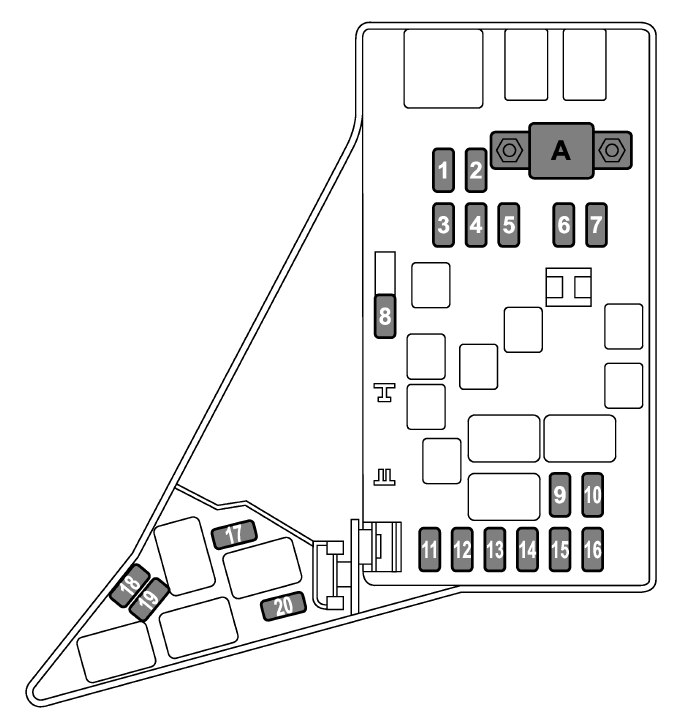

Compartimento do motor
| Número | Amps [A] | Descrição |
|---|---|---|
| A | Rastilho principal | |
| 1 | 30A | Unidade de ABS, unidade de controlo da dinâmica do veículo |
| 2 | 25A | Ventilador principal (ventilador de arrefecimento) |
| 3 | 25A | Ventilador auxiliar (ventilador de arrefecimento) |
| 4 | Vazio | |
| 5 | 25A | Áudio |
| 6 | 30A | Farol (farol baixo) |
| 7 | 15A | Farol (farol alto) |
| 8 | 20A | Reserva |
| 9 | 15A | Trompa |
| 10 | 25A | Vidro traseiro desembaçador, aquecimento por espelho |
| 11 | 20A | Bomba de combustível |
| 12 | 20A | Unidade de controlo de transmissão continuamente variável |
| 13 | 7,5 A | Unidade de controlo do motor |
| 14 | 15A | Acender as luzes de aviso e de perigo |
| 15 | 15A | Relé traseiro e de iluminação |
| 16 | 7,5 A | Alternador |
| 17 | Vazio | |
| 18 | Vazio | |
| 19 | 15A | Farol (feixe de cruzamento – direita) |
| 20 | 15A | Farol (farol baixo – esquerda) |
