Compartimento do passageiro

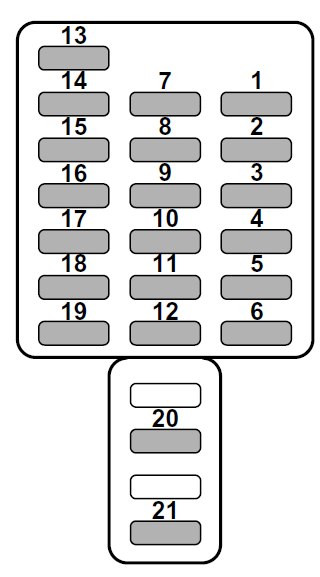

A caixa de fusíveis está localizada atrás da tampa do lado esquerdo do volante.
Painel de instrumentos (2,5 l)
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 15A | Aquecedor ventilador |
| 2 | 15A | Aquecedor ventilador |
| 3 | 15A | Fechadura eléctrica da porta, acesso sem chave |
| 4 | 20A | Acendedor de cigarros, espelhos retrovisores com controlo remoto |
| 5 | 10 A | Luz de cauda, luz de estacionamento |
| 6 | 15A | SRS airbag |
| 7 | 15A | Luz de nevoeiro frontal |
| 8 | 30A | Válvula solenóide de ABS |
| 9 | 15A | Rádio, relógio |
| 10 | 15A | Atrelado |
| 11 | 15A | Sistema de ignição do motor, airbag SRS |
| 12 | 10 A | Controlo da luminosidade da iluminação |
| 13 | 15A | Bomba de combustível |
| 14 | 10 A | Limpador e lavador de vidros traseiro |
| 15 | 30A | Limpa pára-brisas e lavador de pára-brisas |
| 16 | 20A | Luz de travagem |
| 17 | 15A | Ar condicionado |
| 18 | 15A | Inversão da luz, controlo de cruzeiro, controlo de ABS |
| 19 | 20A | Aquecedor de espelhos, descongelador de pára-brisas |
| 20 | 20A | Tomada de alimentação acessória, aquecimento dos assentos |
Painel de instrumentos (3,0 l)
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 15A | Aquecedor ventilador |
| 2 | 15A | Aquecedor ventilador |
| 3 | 15A | Fechadura eléctrica da porta, acesso sem chave |
| 4 | 20A | Isqueiro, espelhos retrovisores com controlo remoto |
| 5 | 10 A | Luz de cauda, luz de estacionamento |
| 6 | 15A | SRS airbag |
| 7 | 15A | Luz de nevoeiro frontal |
| 8 | 30A | Válvula solenóide de ABS (VDC) |
| 9 | 15A | Rádio, relógio |
| 10 | 15A | Atrelado |
| 11 | 15A | Sistema de ignição do motor, airbag SRS |
| 12 | 10 A | Controlo da luminosidade da iluminação |
| 13 | 15A | Bomba de combustível |
| 14 | 10 A | Limpador e lavador de vidros traseiro |
| 15 | 30A | Limpa pára-brisas e lavador de pára-brisas |
| 16 | 20A | Luz de travagem |
| 17 | 15A | Ar condicionado |
| 18 | 15A | Inverter a luz, controlo de cruzeiro, controlo de ABS (VDC) |
| 19 | 20A | Aquecedor de espelhos, descongelador de pára-brisas |
| 20 | 20A | Amplificador de áudio McIntosh (se equipado) |
| 21 | 20A | Tomada de alimentação acessória, aquecimento dos assentos |

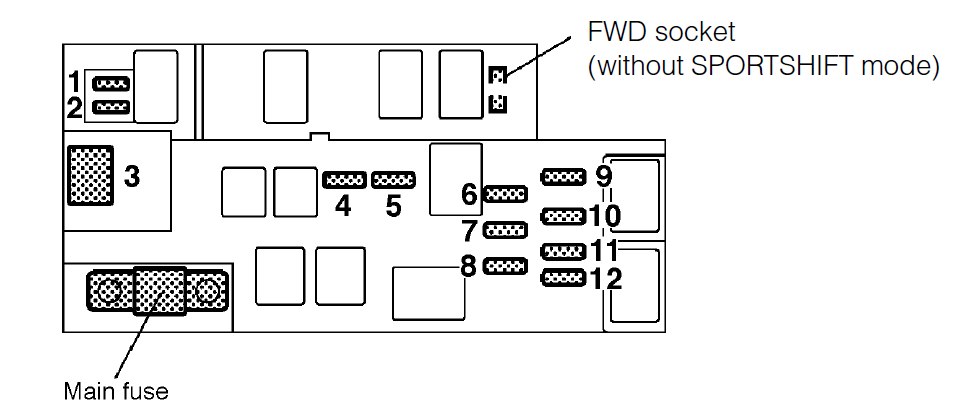

Compartimento do motor (2.5L)
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 20A | Ventilador do radiador (principal) |
| 2 | 20A | Ventilador do radiador (adicional) |
| 3 | 50A | Motor ABS |
| 4 | 20A | Vidro traseiro defogger |
| 5 | 15A | Pisca-alerta, buzina |
| 6 | 15A | Contador, luz de aviso para o sistema de airbag SRS |
| 7 | 10 A | Unidade de controlo de transmissão automática, ABS UNIT |
| 8 | 10 A | Alternador |
| 9 | 15A | Farol (lado direito) |
| 10 | 15A | Farol (lado esquerdo) |
| 11 | 20A | Interruptor de iluminação |
| 12 | 15A | Relógio, iluminação interior |

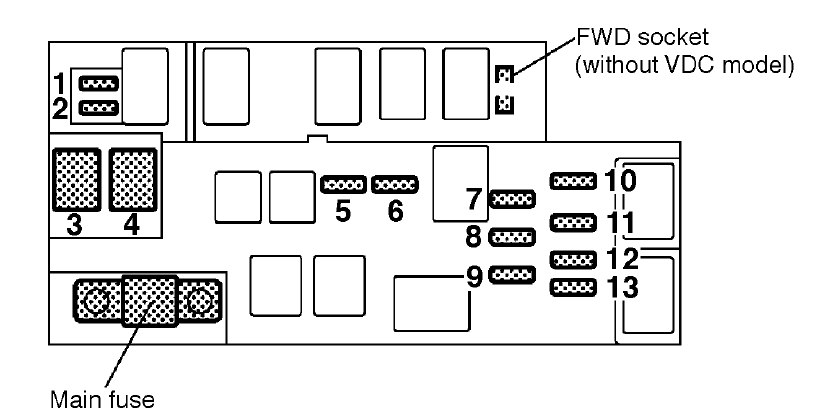

Compartimento do motor (3.0L)
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 30A | Ventilador do radiador (principal) |
| 2 | 30A | Ventilador do radiador (adicional) |
| 3 | 50A | Motor ABS (VDC) |
| 4 | 30A | Amplificador de áudio McIntosh (se equipado) |
| 5 | 20A | Vidro traseiro defogger |
| 6 | 15A | Pisca-alerta, buzina |
| 7 | 15A | Contador, luz de aviso para o sistema de airbag SRS |
| 8 | 10 A | Unidade de controlo de transmissão automática, ABS UNIT |
| 9 | 10 A | Alternador |
| 10 | 15A | Farol (lado direito) |
| 11 | 15A | Farol (lado esquerdo) |
| 12 | 20A | Interruptor de iluminação |
| 13 | 15A | Relógio, iluminação interior |
