Diagramas de fusíveis e caixas de relé – Suzuki Cultus e Swift
Aplica-se a veículos fabricados ao longo dos anos:
1989, 1990, 1991, 1992, 1993, 1994.

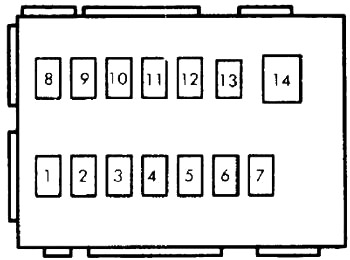

Diagrama da caixa de fusíveis no compartimento do passageiro
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | Reflector do lado esquerdo e indicador de feixe alto |
| 2 | 10 | Reflector da direita |
| 3 | 15 | Luz de cúpula, luz de matrícula, luz de marcador frontal e traseira, luz de painel de instrumentos |
| 4 | 15 | Luz de nevoeiro frontal |
| 5 | 15 | Circuito de aviso de perigo e buzina |
| 6 | 20 | Sistema de ignição e indicadores, luzes de aviso |
| 7 | 20 | Motor do ventilador do aquecedor, circuito de ar condicionado |
| 8 | 15 | Stoplights |
| 9 | 15 | Isqueiro e rádio |
| 10 | 10 | Luz de reserva |
| 11 | 15 | Nevoeiro traseiro |
| 12 | 15 | Almofadas do limpa pára-brisas dianteiro e traseiro |
| 13 | Troca | |
| 14 | Sinal de ligação | |
Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
|---|---|---|
| A | 60 | Principal |
| B | 40 | Básico |
| C | 30 | Básico |
| D | 30 | Ar condicionado |
| E | 15 | Injecção electrónica de combustível |
| F | 15 | Ar condicionado |
