Diagramas de fusíveis e caixas de relés – Suzuki Ertiga
Aplica-se a veículos fabricados ao longo dos anos:
2012, 2013, 2014, 2015, 2016, 2017, 2018.

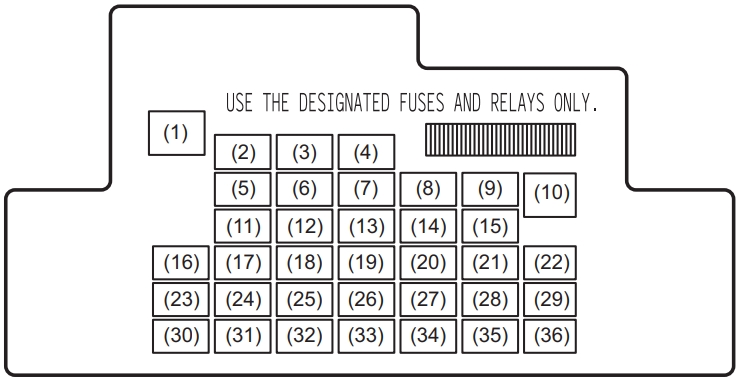

Caixa de fusíveis do painel de instrumentos
A caixa de fusíveis está localizada debaixo do painel de instrumentos do lado do condutor.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | – | Não utilizado |
| 2 | – | Não utilizado |
| 3 | 20 | Bloqueio do volante |
| 4 | 20 | Nevoeiro traseiro |
| 5 | – | Não utilizado |
| 6 | – | Não utilizado |
| 7 | – | Não utilizado |
| 8 | 7,5 | Sinal de início |
| 9 | 15 | ACC-2 |
| 10 | 30 | Fornecimento de janelas |
| 11 | 10 | Luzes de emergência |
| 12 | 7,5 | BCM |
| 13 | 15 | Bobina de ignição |
| 14 | 10 | Módulo de controlo ABS |
| 16 | 10 | Controlador A-STOP |
| 17 | 15 | Trompa |
| 18 | 10 | Parar a luz |
| 19 | 10 | Airbag |
| 20 | 10 | Luz de reserva |
| 21 | 15 | Sistema de limpador e lavador de pára-brisas traseiro |
| 22 | 25 | Limpa pára-brisas frontal |
| 23 | 7,5 | Luz de cúpula |
| 24 | Não utilizado | |
| 25 | – | Não utilizado |
| 26 | – | Não utilizado |
| 27 | 7,5 | Sinal de ignição-1 |
| 28 | 15 | Rádio 2 |
| 29 | 10 | ACC-3 |
| 30 | 15 | Rádio |
| 31 | 10 | Candeeiro de cauda |
| 32 | 20 | D/L |
| 33 | – | Não utilizado |
| 34 | 10 | Contador |
| 35 | 7,5 | Sinal de ignição-2 |
| 36 | – | Não utilizado |
Diagrama da caixa de fusíveis no compartimento do motor
O fusível principal, os fusíveis primários e alguns fusíveis individuais estão localizados no compartimento do motor. Se o fusível principal explodir, nenhum componente eléctrico irá funcionar. Se o fusível principal explodir, nenhum componente eléctrico no grupo de carga correspondente funcionará.
Para remover um fusível, utilizar o puxador de fusíveis localizado na caixa de fusíveis. A amperagem de cada fusível é mostrada na parte de trás da tampa da caixa de fusíveis.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 100 | FL1 (PETROL) |
| 120 | FL1 (DIESEL sem ISG) | |
| 450 | FL1 (DIESEL com ISG) | |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 (DIESEL) |
| 7 | 50 | Interruptor de ignição -2 |
| 8 | 7,5 | ECM (DIESEL) |
| 9 | 15 | Controlador de caixa de velocidades A/T |
| 10 | 20 | Bomba de combustível (DIESEL) |
| 11 | 10 | Compressor de ar |
| 12 | 15 | FI (GAS) |
| 13 | 30 | FI (DIESEL) |
| 14 | 60 | Direcção assistida |
| 15 | 30 | Ventilador do radiador |
| 16 | 40 | Motor ABS |
| 17 | 40 | Ventiladores |
| 18 | 30 | Motor de arranque |
| 19 | – | Não utilizado |
| 20 | 30 | Reserva |
| 21 | 30 | DCDC |
| 22 | 15 | Farol (esquerda) |
| 23 | 25 | Módulo de controlo ABS |
| 24 | 15 | Farol (à direita) |
| 25 | 20 | Luz de nevoeiro frontal |
| 26 | 7,5 | Válvula de GNC |
| 27 | 40 | Interruptor de ignição |
| 28 | 7,5 | Sinal de início |
| 29 | 20 | INJ DRV (GASÓLEO) |
| 30 | 10 | FI2 (DIESEL) |
| 31 | – | Não utilizado |
| 32 | – | Não utilizado |
| 33 | – | Não utilizado |
| 34 | 7,5 | GNC |
