Suzuki Grand Vitara (2008) – diagrama da caixa de fusíveis
Ano de produção: 2008.
Fusível de isqueiro (tomada de alimentação) em Suzuki Grand Vitara (2008). é o rastilho E e C na caixa de fusíveis no painel de instrumentos.
Rastilho principal / rastilho principal

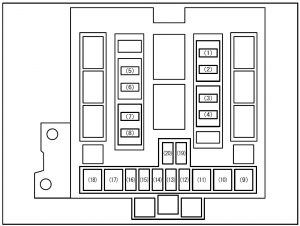

Suzuki Grand Vitara – diagrama de fusíveis – caixa de fusíveis principal
| Não. | Amps [A] | Descrição |
| 1 | 15 | Fusível do compressor A/C |
| 2 | 20 | Rastilho aquecedor de sensor O2 |
| 3 | 15 | Rastilho do motor de propulsão |
| 4 | 20 | Fusível de transmissão automática |
| 5 | 25 | Estopim traseiro do desembaçador |
| 6 | 15 | Rastilho de chifre |
| 7 | 20 | Rastilho de luz de nevoeiro frontal |
| 8 | 20 | Rastilho de aquecedor de espelho |
| 9 | 40 | Rastilho do motor do ventilador frontal |
| 10 | 30 | Fusível de actuador ABS |
| 11 | 50 | Fusível de actuador ABS |
| 12 | 20 | Rastilho principal |
| 13 | – | – |
| 14 | 10 | Rastilho de feixe alto esquerdo |
| 15 | 10 | Fusível de feixe alto direito |
| 16 | 10 | Rastilho de farol |
| 17 | 40 | Rastilho de arranque |
| 18 | 40 | Rastilho de ignição |
| 19 | 15 | Fusível de feixe de cruzamento à esquerda |
| 20 | 15 | Rastilho de feixe de cruzamento, à direita |
| Rastilho principal | Rastilho individual |
| LAMPA 60A | Farol, Acessório, Luz cúpula, Tecto de abrir, Luz de emergência, Fechadura de porta, Luz de nevoeiro traseiro, Luz de paragem, Luz de cauda |
| 50A IGN 2 | Limpador/lavador de pára-brisas, Janela eléctrica, Aquecimento dos bancos |
| 40A 4WD | Actuador 4WD |
| 30A RDTR 1 | Ventilador do radiador |
| 30A RDTR 2 | Ventilador do radiador |
Fusível debaixo do tablier

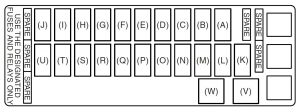

Suzuki Grand Vitara – diagrama de fusíveis – painel de instrumentos
| Não. | Amps [A] | Circuito protegido |
| A | 15 | Parar fusível de luz |
| B | – | – |
| C | 15 | Acessório fusível da tomada |
| D | 10 | Rastilho de controlo de cruzeiro |
| E | 15 | Fusível de charuto ou acessório de tomada |
| F | 20 | Rastilho do limpa pára-brisas |
| G | 15 | Sinal de ignição e fusível do aquecedor de assento |
| H | 10 | Rastilho da lâmpada traseira |
| I | 10 | Fusível controlador ABS ou ESP |
| J | 15 | Fusível de airbag |
| K | – | – |
| L | 15 | Rastilho de luz perigosa |
| M | 7,5 | Rastilho de sinal de arranque |
| N | 20 | – |
| O | 25 | Fusível para abertura do motor do telhado |
| P | 15 | Fusível de lâmpada com cúpula |
| Q | 10 | Fusível de luz de cauda |
| R | 20 | Fusível de actuador de fechadura de porta |
| S | 15 | Rádio, espelho externo fusível remoto |
| T | 10 | Fusível do medidor |
| U | 20 | Fusível da bobina de ignição |
| V | 20 | Fusível de janela eléctrico |
| W | 30 | Fusível de janela eléctrico |
