Diagramas de fusíveis e caixas de relé – Suzuki(Maruti) Ritz
Aplica-se a veículos fabricados ao longo dos anos:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Diagrama da caixa de fusíveis do painel de instrumentos
A caixa de fusíveis está localizada debaixo do painel de instrumentos do lado do condutor. Empurrar em ambas as extremidades e levantar a tampa para a remover. Para remover o fusível, utilizar o puxador de fusíveis localizado na caixa de fusíveis.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | – | – |
| 2 | 15 | Bobina de ignição |
| 3 | 10 | Luz de reserva |
| 4 | 10 | Contador |
| 5 | 15 | Acessórios 1 |
| 6 | 15 | Acessórios 2 |
| 7 | 30 | Fornecimento de janelas |
| 8 | 15 | Lava-janelas |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Airbag |
| 11 | 10 | Sistema de prevenção de bloqueio das rodas |
| 12 | 10 | Luz traseira |
| 13 | – | – |
| 14 | 20 | Fechadura da porta |
| 15 | – | – |
| 16 | 10 | SIG ST |
| 17 | 10 | Imobilizador |
| 18 | 10 | IG2 SIG |
| 19 | 15 | Luz de nevoeiro traseiro |
| 20 | 15 | Rádio |
| 21 | 20 | Nevoeiro traseiro |
| 22 | 15 | Buzina e luzes de perigo |
| 23 | – | – |
| 24 | – | – |
Caixa de fusíveis no compartimento do motor
O fusível principal, os fusíveis primários e alguns fusíveis individuais estão localizados no compartimento do motor. Se o fusível principal explodir, nenhum componente eléctrico irá funcionar. Se o fusível principal explodir, nenhum componente eléctrico no grupo de carga correspondente funcionará.

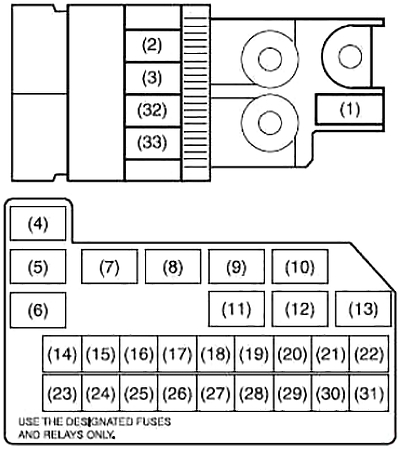

Diagrama (gasolina)
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 80 | Toda a carga eléctrica |
| 2 | 50 | Abastecimento de janelas, ignição.
Limpador de pára-brisas, arrancador |
| 3 | 50 | Luz de cauda, desembaçador traseiro, fechadura da porta, luzes/chifres de perigo, cúpula |
| 14 | 30 | Rastilho de aquecedor |
| 15 | 15 | Injecção de combustível |
| 16 | 10 | Compressor de ar |
| 17 | 15 | Fornecimento do controlador A/T |
| 18 | 15 | Interruptor de luz de travagem |
| 19 | 30 | Módulo de controlo ABS |
| 20 | 30 | Motor de arranque |
| 21 | – | – |
| 22 | 50 | Módulo de controlo da direcção assistida |
| 23 | 30 | Interruptor de ignição |
| 24 | 30 | Ventilador do radiador |
| 25 | – | – |
| 26 | 30 | Módulo de controlo ABS |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Luz de nevoeiro frontal |
| 30 | 15 | Farol (esquerda) |
| 31 | 15 | Farol (à direita) |
| 32 | 80 | Aquecedor, compressor de ar, direcção assistida |
| 33 | 80 | Ventilador do radiador, Farol de nevoeiro dianteiro, Farol |
| 4 | Relé de ventilador do radiador #1 | |
| 5 | Relé do ventilador do radiador nº 2 | |
| 6 | Relé de ventilador de radiador nº 3 | |
| 7 | Relé motor de arranque | |
| 8 | Relé principal | |
| 9 | – | |
| 10 | Relé de luz de nevoeiro frontal | |
| 11 | Relé de bomba de combustível | |
| 12 | Relé compressor de ar | |
| 13 | Relé A/T | |

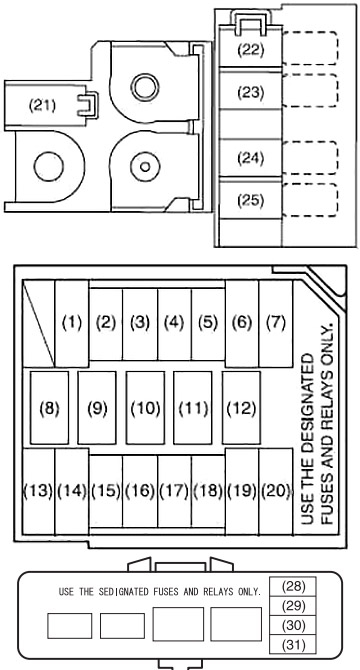

Diagrama (Diesel)
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 30 | Arranque do motor |
| 2 | 10 | Compressor de ar |
| 3 | 15 | Bomba de combustível |
| 4 | 30 | FI |
| 5 | 30 | Aquecedor |
| 6 | 30 | Ventilador do radiador |
| 7 | 50 | Módulo de controlo da direcção assistida |
| 13 | 30 | Módulo de controlo ABS |
| 14 | 30 | Módulo de controlo ABS |
| 15 | 15 | Interruptor de luz de travagem |
| 16 | 15 | Farol (à direita) |
| 17 | 15 | Farol (esquerda) |
| 18 | 15 | Luz de nevoeiro frontal |
| 19 | 30 | Interruptor de ignição |
| 20 | 50 | Fornecimento de energia à janela. Ignição, limpa pára-brisas, arrancador |
| 21 | 100 | Todas as cargas eléctricas |
| 22 | 100 | ABS, MIL, nevoeiro frontal |
| 23 | 100 | EPS, ventilador do radiador. Aquecedor, arrancador |
| 24 | 50 | Lâmpada |
| 25 | 100 | Glow |
| 26 | 30 | – |
| 27 | 30 | – |
| 28 | – | – |
| 29 | 20 | Fusível FI |
| 30 | – | – |
| 31 | 10 | FI3 |
| 8 | Relé de ventilador do radiador #1 | |
| 9 | Relé do ventilador do radiador nº 2 | |
| 10 | Relé de ventilador de radiador nº 3 | |
| 11 | Relé compressor de ar | |
| 12 | Relé motor de arranque | |
