Diagramas de fusíveis e caixas de relé – Suzuki Swift
Aplica-se a veículos fabricados ao longo dos anos:
2020, 2021, 2022.
Para o acendedor de cigarros (tomadas de corrente) no Suzuki Swift é responsável pelo fusível número 32 na caixa de fusíveis no painel de instrumentos.

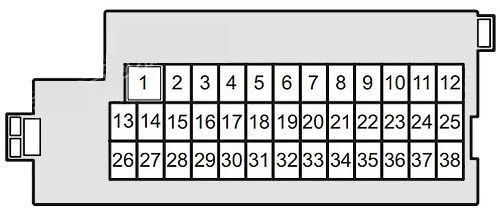

Caixa de fusíveis do compartimento dos passageiros
A caixa de fusíveis está localizada debaixo do painel de instrumentos (lado esquerdo).
| Número | Amps [A] | Descrição |
| 1 | 30A | Fornecimento de janelas |
| 2 | 10 A | Contador |
| 3 | 15A | Ignição |
| 4 | 5A | Direcção assistida |
| 5 | 20A | Não utilizado |
| 6 | 20A | Não utilizado |
| 7 | – | Não utilizado |
| 8 | 20A | Fechadura da porta |
| 9 | 15A | Bloqueio do volante |
| 10 | 10 A | Luzes de emergência |
| 11 | 5A | Controlador do motor |
| 12 | 10 A | Luz de nevoeiro traseiro |
| 13 | 5A | ABS/ESP |
| 14 | 15A | Aquecimento lugares |
| 15 | 5A | Câmara |
| 16 | 10 A | Luz interior |
| 17 | 5A | Contador |
| 18 | 15A | Rádio |
| 19 | 5A | Não utilizado |
| 20 | 5A | Interruptor de ignição |
| 21 | 20 A | Função temporizador de janela |
| 22 | 5A | Interruptor de ignição |
| 23 | 15A | Trompa |
| 24 | 5A | Luz traseira esquerda (com sistema de iluminação automático) |
| 25 | 10 A | Luz traseira esquerda e direita (sem sistema de iluminação automática)
Luz traseira direita (com sistema de iluminação automática) |
| 26 | 10 A | Airbag |
| 27 | 10 A | Parar ocioso ou BCM |
| 28 | 10 A | Iluminação de fundo |
| 29 | 5A | Não utilizado |
| 30 | 20A | Nevoeiro traseiro |
| 31 | 10 A | Espelhos exteriores aquecidos |
| 32 | 15A | Tomada acessória |
| 33 | 5A | Rádio |
| 34 | 10 A | Limpador de pára-brisas traseiro |
| 35 | 5A | Ventiladores |
| 36 | 15A | Motor da máquina de lavar |
| 37 | 25A | Limpa pára-brisas frontal |
| 38 | 10 A | Luz de travagem |

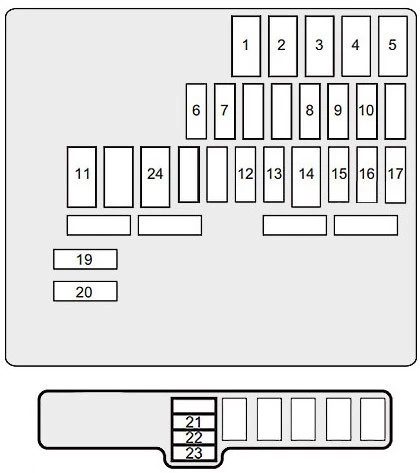

Caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 30A | Arrancador |
| 2 | 30A | Ventiladores |
| 3 | 40A | Caixa de retransmissão #2 |
| 4 | 40A | Motor ABS |
| 5 | 40A | Ignição |
| 6 | 30A | Reserva |
| 7 | 30A | Bateria auxiliar |
| 8 | 25A | Válvula solenóide de ABS |
| 9 | 15A | Farol (esquerda) |
| 10 | 15A | Farol (à direita) |
| 11 | 40A (1.0L)
30A (1.2L) |
Ventilador do radiador |
| 12 | 20A | Luz de nevoeiro frontal |
| 13 | 10 A | Compressor |
| 14 | 50A | Ignição 2 |
| 15 | 15A | Controlador AT/CVT |
| 16 | 30 A (1,0 l ) 15
A (1,2 l) |
Injecção de combustível |
| 17 | 20A (1.0L) | Bomba de combustível |
| 17 | 15A (1,2 l) | Bomba de óleo eléctrica |
| 18 | 5A | Controlador do motor |
| 19 | 20A (1.0L) | Injecção de combustível |
| 20 | 10A (1.0L) | Injecção de combustível |
| 21 | 25A | Farol |
| 22 | 15A | Farol (à direita) |
| 23 | 15A | Farol (esquerda) |
| 24 | 60A | Direcção assistida |
