Diagramas de fusíveis e caixas de relé – Suzuki Vitara Brezza
Aplica-se a veículos fabricados ao longo dos anos:
2016, 2017, 2018, 2019, 2020, 2021, 2022.
Caixa de fusíveis do painel de instrumentos
A caixa de fusíveis está localizada debaixo do painel de instrumentos do lado do passageiro.
Para se aproximar dos fusíveis, remover os terminais (1) alavancando-os com uma chave de fendas de lâmina plana, como mostrado, e depois remover a tampa (2).
Diagrama (Tipo 1)
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | – | Não utilizado |
| 2 | 20 | Temporizador de janela |
| 3 | 15 | Bloqueio do volante |
| 4 | 20 | Nevoeiro traseiro |
| 5 | 20 | Tecto de abrir |
| 6 | 10 | DRL |
| 7 | 10 | Espelho aquecido |
| 8 | 7,5 | Sinal de início |
| 9 | 15 | Tomada acessória 2 |
| 10 | 30 | Fornecimento de janelas |
| 11 | 10 | Luzes de emergência |
| 12 | 7,5 | BCM |
| 13 | 15 | Bobina de ignição |
| 14 | 10 | Módulo de controlo ABS |
| 15 | 15 | Tomada acessória |
| 16 | 10 | Controlador A-STOP |
| 17 | 15 | Trompa |
| 18 | 10 | Stoplights |
| 19 | 10 | Airbag |
| 20 | 10 | Luz de reserva |
| 21 | 15 | Lava-janelas |
| 22 | 30 | Limpa pára-brisas frontal |
| 23 | 10 | Luz de cúpula |
| 24 | 15 | 4WD |
| 25 | 7,5 | Lâmpada de nevoeiro RR |
| 26 | – | Não utilizado |
| 27 | 7,5 | Sinal de ignição-1 |
| 28 | 15 | Rádio 2 |
| 29 | 10 | Tomada acessória 3 |
| 30 | 15 | Rádio |
| 31 | 10 | Candeeiro de cauda |
| 32 | 20 | D/L |
| 33 | 7,5 | Controlo de velocidade de cruzeiro |
| 34 | 10 | Contador |
| 35 | 7,5 | Sinal de ignição-2 |
| 36 | 20 | Aquecimento dos bancos |
Diagrama (Tipo 2)
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 15 | ACC-2 |
| 2 | 15 | ACC-1 |
| 3 | 10 | Candeeiro de cauda |
| 4 | 15 | Trompa |
| 5 | 10 | Luz de cúpula |
| 6 | 15 | Rádio |
| 7 | 10 | ABS |
| 8 | 20 | Temporizador de janela |
| 9 | 10 | Luzes de emergência |
| 10 | 20 | D/L |
| 11 | 7,5 | Sinal de ignição-2 |
| 12 | 30 | Limpa pára-brisas frontal |
| 13 | 15 | Limpador de pára-brisas |
| 14 | 7,5 | Sinal de início |
| 15 | 15 | Bobina de ignição |
| 16 | 10 | Contador |
| 17 | 10 | Luz de reserva |
| 18 | 10 | Airbag |
| 19 | 7,5 | Controlo de velocidade de cruzeiro |
| 20 | 7,5 | Sinal de ignição |

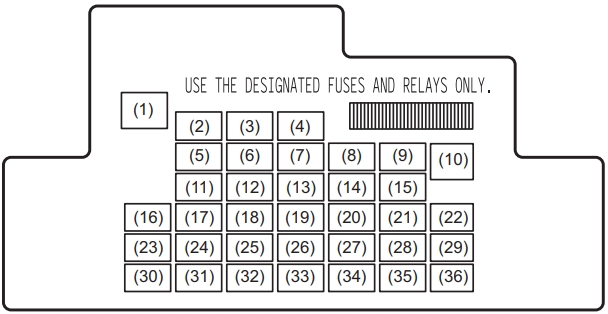

Diagrama da caixa de fusíveis no compartimento do motor
O fusível principal, os fusíveis primários e alguns fusíveis individuais estão localizados no compartimento do motor. Se o fusível principal explodir, nenhum componente eléctrico irá funcionar. Se o fusível principal explodir, nenhum componente eléctrico do grupo de carga correspondente funcionará.
Para remover um fusível, utilizar o puxador de fusíveis localizado na parte de trás da tampa da caixa de fusíveis. A amperagem de cada fusível é mostrada na parte de trás da tampa da caixa de fusíveis.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 50 | Interruptor de ignição -2 |
| 9 | 7,5 | ECM |
| 10 | 10 | Compressor de ar |
| 11 | 30 | FI |
| 12 | 20 | Bomba de combustível |
| 13 | 30 | Reserva |
| 14 | – | Não utilizado |
| 15 | – | Não utilizado |
| 16 | 40 | Ventilador do radiador |
| 17 | – | Não utilizado |
| 18 | 30 | Ventiladores |
| 19 | 30 | Arranque do motor |
| 20 | 40 | Motor ABS |
| 21 | 10 | Luzes de paragem |
| 22 | Não utilizado | |
| 23 | 25 | Farol principal |
| 24 | 25 | Módulo de controlo ABS |
| 25 | 15 | Farol baixo (esquerda) |
| 26 | 15 | Farol baixo (direita) |
| 27 | 10 | Luz de nevoeiro frontal |
| 28 | 40 | Interruptor de ignição |
| 29 | 7,5 | Sinal de início |
| 30 | – | Não utilizado |
| 31 | – | Não utilizado |
| 32 | 15 | Luzes de condução (à direita) |
| 33 | 15 | Luzes de condução (esquerda) |
| 34 | 20 | INJ DRV |
| 35 | 10 | FI2 |
| 36 | – | Não utilizado |
