Diagramas de fusíveis e caixas de relé – Suzuki Wagon R
Aplica-se a veículos fabricados ao longo dos anos:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

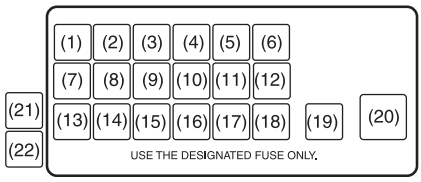

Caixa de fusíveis do painel de instrumentos
A caixa de fusíveis está localizada debaixo do painel de instrumentos do lado do condutor. Remover a tampa da caixa de fusíveis pressionando em ambas as extremidades e removendo a tampa.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | Luzes de paragem |
| 2 | 30 | Motor do ventilador |
| 3 | 10 | STSIG |
| 4 | 15 | Acessório |
| 5 | 10 | Luz de nevoeiro traseiro |
| 6 | 10 | Luz traseira |
| 7 | 7,5 | GNC |
| 8 | 10 | Luz de reserva |
| 9 | 10 | ABS |
| 10 | 10 | Contador |
| 11 | 15 | Bobina de ignição |
| 12 | 20 | Lava-janelas |
| 13 | 10 | IG2 SIG |
| 14 | 10 | IG1 SIG |
| 15 | 10 | Airbag |
| 16 | – | Não utilizado |
| 17 | 20 | Fechadura da porta |
| 18 | 15 | Buzina e luzes de perigo |
| 19 | 15 | Nevoeiro traseiro |
| 20 | 10 | Luz de cúpula |
| 21 | 30 | Fornecimento de janelas |

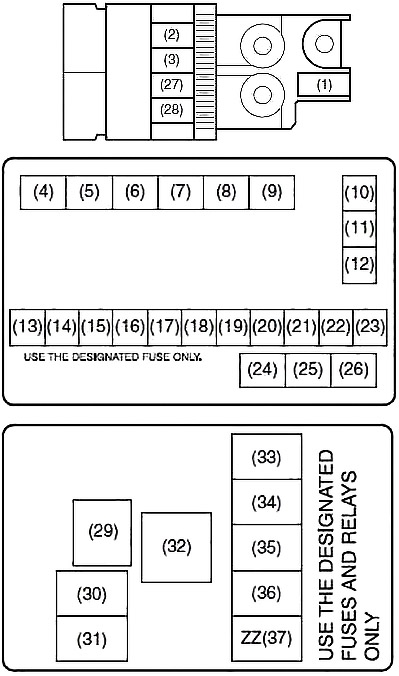

Diagrama da caixa de fusíveis no compartimento do motor
O fusível principal, os fusíveis primários e alguns fusíveis individuais estão localizados no compartimento do motor. Se o fusível principal explodir, nenhum componente eléctrico irá funcionar. Se o fusível principal explodir, nenhum componente eléctrico do grupo de carga correspondente funcionará.
Para remover um fusível, utilizar o puxador de fusíveis localizado na parte de trás da tampa da caixa de fusíveis. A amperagem de cada fusível é mostrada na parte de trás da tampa da caixa de fusíveis.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 80 | Toda a carga eléctrica |
| 2 | 50 | Cúpula, luz traseira, desembaçador traseiro, fechadura da porta |
| 3 | 50 | Janela eléctrica, aquecedor, limpa pára-brisas, ignição |
| 10 | 30 | Fusível 2 do módulo de controlo ABS |
| 11 | 40 | Direcção assistida |
| 12 | 40 | Fusível do módulo de controlo ABS 1 |
| 13 | 30 | Interruptor de ignição |
| 14 | 10 | Compressor A/C |
| 15 | 7,5 | GNC VLV (*1) |
| 15 | Luzes de condução (esquerda) (*2) | |
| 16 | 15 | Luz de nevoeiro frontal |
| 17 | 30 | Ventilador do radiador |
| 18 | – | Não utilizado |
| 19 | 15 | Farol (esquerda) (*1) |
| 15 | Luzes de condução (à direita) (*2) | |
| 20 | 15 | Farol (à direita) (*1) |
| 20 | 15 | Luzes de condução (esquerda) (*2) |
| – | Não utilizado | |
| 21 | 15 | Vigas mergulhadas (direita) (*2) |
| 22 | 30 | Arranque do motor |
| 23 | 15 | Injecção de combustível |
| 27 | 80 | Farol, compressor de ar, luz de nevoeiro frontal, ventilador do radiador |
| 28 | 80 | Direcção assistida, ABS |
| 29 | 30 | Bomba T/M |
| 30 | 10 | T/M |
| 31 | 10 | T/M2 |
| 32 | – | Não utilizado |
| 33 | – | Não utilizado |
| 34 | – | Não utilizado |
| 35 | – | Não utilizado |
| 36 | – | Não utilizado |
| 37 | – | Não utilizado |
| 4 | Relé de luz de nevoeiro frontal | |
| 5 | Relé motor de arranque | |
| 6 | Relé de VLV GNC (*1) | |
| Não utilizado (*2) | ||
| 7 | Não utilizado (*1) | |
| Vigas mergulhadas (esquerda) Estafeta (*2) | ||
| 8 | Relé compressor A/C | |
| 9 | Não utilizado (*1) | |
| Vigas mergulhadas (direita) Estafeta (*2) | ||
| 24 | Relé do ventilador do radiador | |
| 25 | Relé de bomba de combustível | |
| 26 | Relé principal | |
| * 1) WAGON R: Tipo-1 * 2) WAGON R: Tipo-2 |
||
